Détecteur de fuite de spectromètre de masse à hélium de batterie au lithium modulaire

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: caisse en contreplaqué
Période De Livraison: 30 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 20 séries par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Numéro de modèle
SN-ANHMS-1000
Configuration fonctionnelle:
Mode pistolet aspirateur/aspiration/gaz traceur double
Gaz détectable:
Hélium-4 ; Hélium-3 ; Hydrogène
Mini aspirateur 1500 Hz. Fuir:
1,0E-12 Pa.m3/s
Mini aspirateur 1000 Hz. Fuir:
5.0E-13 Pa.m3/s
mode d'étalonnage:
Calibrage interne/externe/dynamique
Fuite d'étalonnage:
Type à microcanal, 2,0 × 10⁻⁸ Pa·m³/s
Heure de démarrage:
≤ 3 minutes
Temps de réponse:
≤ 1s
Mettre en évidence:

Détecteur de fuite par spectromètre de masse d'hélium

,

Détecteur de fuite de batterie au lithium modulaire

,

Détecteur de fuite de spectromètre de masse à l'hélium pour batterie au lithium

Description du produit
Détecteur de fuite de spectromètre de masse à hélium de batterie au lithium modulaire

Cet équipement est le détecteur de fuites par spectromètre de masse à hélium modulaire de première génération de la série ANHMS-1000. Il est compatible avec les méthodes de test sous vide et avec pistolet d'aspiration. Sa taille compacte permet une intégration facile dans un équipement automatisé de test d’hélium pour les cellules de batterie au lithium.

En surveillant la teneur en hélium à l'emplacement du module d'entrée en temps réel, il peut mesurer quantitativement le taux de fuite d'hélium des cellules de la batterie au lithium. Il peut rapidement éliminer les cellules non qualifiées et suspectes dont le taux de fuite dépasse la valeur définie pour des raisons telles que des défauts de soudage du boîtier, des échecs de soudage des trous d'injection et des défauts de matériaux.

Le détecteur de fuites par spectromètre de masse à hélium série ANHMS-1000 est largement utilisé dans les tests d'hélium primaire, les tests d'hélium secondaire et les tests d'étanchéité à l'air des batteries pendant la production de cellules. Il peut garantir que la qualité de soudage du boîtier et des broches d'étanchéité, ainsi que les performances globales d'étanchéité du PACK et du module, répondent aux exigences de production.

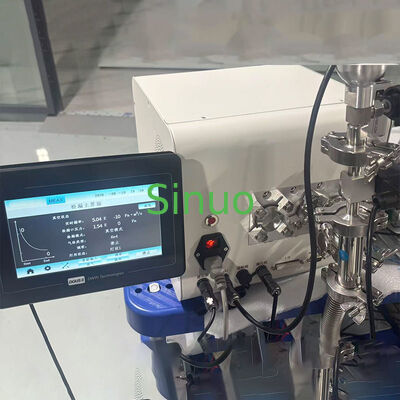

ANHMS-1000 Helium Mass Spectrometer Leak Detector front view ANHMS-1000 Helium Mass Spectrometer Leak Detector side view
Caractéristiques du produit
  • Haute précision de détection des fuites : le taux de fuite minimum détectable atteint 5,0E-10Pa.m³/s en mode vide
  • Vitesse de réponse élevée : le temps de réponse en cas de fuite est inférieur à 1 s et le pic de fuite peut être mesuré en 5 s.
  • Haute stabilité : fil d'oxyde d'yttrium-iridium, commutation automatique en cas de panne ; la conception à double canal assure un fonctionnement continu et stable
  • Stockage des données : stocke localement les données de test et les formes d'onde et prend en charge l'exportation vers une clé USB
  • Facilité d'utilisation : taille compacte, interfaces riches et fonctionnement simple, adapté aux équipements automatisés de détection d'hélium de batterie au lithium
ANHMS-1000 product features diagram
Spécifications techniques
Paramètre Spécification
Modèle de produit SN-ANHMS-1000
Configuration fonctionnelle Mode vide, mode pistolet d'aspiration, double gaz traceur
Alimentation C.A. 220 V ± 10 %, 50 Hz
Consommation actuelle < 2A
Fusible 10A*2 (diamètre 5*20mm)
Bride d'entrée 2*DN16 KF+1*DN25 KF
Dimensions 308*283*319 (L*H*P, mm)
Gaz détectables Hé4, Hé3, H2
Taux de fuite minimum détectable (He4) Mode d'aspiration du pistolet : ≤ 5,0E-8 Pa.m³/s
Mode vide : 1,0E-12 Pa.m³/s (1500 Hz)
5,0E-13 Pa.m³/s (1000 Hz)
Mode d'étalonnage Calibrage interne, calibrage externe, calibrage dynamique externe
Fuite d'étalonnage Type de microcanal, 2,0 * 10⁻⁸ Pa·m³/s
Heure de démarrage ≤ 3min
Temps de réponse ≤ 1 s
Vitesse de la pompe de secours > 1,0 L/s, vide ultime < 10 Pa
Vitesse de la pompe moléculaire He4, 2,5 L/s (Split Flow 80)
Pression maximale admissible 200~1800 Pa
Unité de mesure Pa.m³/s, mbar.L/s, Torr.L/s, PPm
Langue Chinois/anglais/allemand
Écran d'affichage LCD, écran couleur 4,3 pouces, écran tactile
Interface de communication RS232, E/S, entrée analogique
ANHMS-1000 technical specifications diagram
