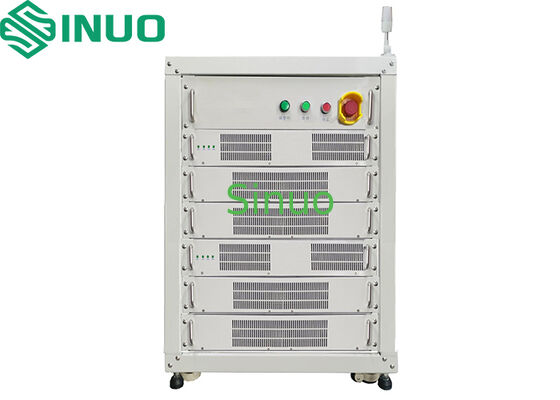

Name: EN60950 Équipement d'essai de batteries régénératives de haute précision
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN552CTS-60V300A-2CH
Availability: InStock

Nombre De Pièces:	1
Prix:	Négociable
Emballage Standard:	Package d'exportation standard
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	10 ensembles par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate(Cost Additional)

Numéro de modèle

SN552CTS-60V300A-2CH

Canaux principaux:

2 canaux

Modes de fonctionnement:

Chargement et déchargement

Courant maximum:

± 300 A

Courant minimum:

±1200 mA

Chaîne de tension de charge:

0V-60V

Plage de tension de décharge:

8V-60V

Mettre en évidence:

Équipement d'essai des piles EN60950

Testeur de bloc-batteries haute précision

équipement d'essai de batteries régénératrices

Description du produit

Équipement de test de blocs-batteries haute précision régénératif EN60950

Aperçu de l'équipement

L'équipement de test de blocs-batteries haute précision régénératif peut effectuer des tests sur divers indicateurs de performance des batteries lithium-ion, tels que la capacité, l'état de charge, la surcharge et la décharge excessive. L'appareil se caractérise par une puissance, une efficacité, une précision et des performances élevées. Il utilise la technologie de rétroaction d'énergie régénérative, ce qui réduit considérablement l'émission de chaleur, la consommation d'énergie et les coûts d'exploitation.

Architecture du système

L'équipement se compose principalement de l'ordinateur hôte, de l'ordinateur intermédiaire, de modules CC/CA, de modules CC/CC, de l'ordinateur inférieur et du système d'acquisition et de traitement des données. Il peut collecter en temps réel des informations telles que la tension, le courant, la capacité et l'énergie de chaque cellule individuelle. Le système prend en charge en option la collecte de données de température de la batterie, et les données collectées sont stockées dans une base de données spécialement conçue, offrant diverses fonctions de statistiques, d'analyse et de génération de rapports de données.

Figure 1 Diagramme de l'architecture du système

Fonctions principales du système :

1. Test de durée de vie des batteries

2. Test de capacité de la batterie

3. Test de résistance interne CC

4. Test des caractéristiques de charge/décharge

5. Test de maintien de la charge

6. Test d'efficacité de charge/décharge

7. Test de décharge profonde / décharge à tension constante

8. Test de tolérance à la surcharge et à la décharge excessive

9. Test des caractéristiques de température

Système Principales caractéristiques :

1. Technologie de rétroaction d'énergie régénérative pour une haute efficacité énergétique et une génération de chaleur minimale, réduisant considérablement la consommation d'énergie et les coûts d'exploitation.

2. Technologie d'équilibrage triphasé (sans ligne neutre), réduisant la charge du réseau.

3. Fonction de démarrage progressif pour réduire l'impact sur le réseau électrique lors du démarrage.

4. La précision de l'appareil dépasse 0,05 %, avec un temps d'enregistrement des données allant jusqu'à 1 000 ms par cycle, et une grande stabilité.

5. Canaux indépendants permettant des réglages de charge/décharge indépendants pour chaque canal.

6. Fonctions d'entrée/sortie et de protection complètes telles que la protection contre les connexions inversées, la protection de reprise après coupure de courant et la protection contre les mauvais contacts.

7. Aucun courant d'impact au démarrage du canal, transition transparente entre courant constant et tension constante, sans pics de courant.

8. Intégration réseau multicouche pour un contrôle centralisé via un seul PC, prenant en charge plus de 1 000 canaux ; les grands systèmes prennent également en charge la surveillance à distance.

9. Les canaux peuvent être mis en parallèle librement selon les besoins pour étendre les fonctionnalités.

10. Conception modulaire pour une maintenance facile.

11. Câbles de sortie à connexion rapide pour une installation et une maintenance faciles.

12. Les fixations à pince à aiguille plaquées or réduisent le chauffage et facilitent le chargement/déchargement de la batterie.

13. Conception de circuit numérique basée sur des processeurs DSP à grande vitesse pour le contrôle et le traitement du système.

14. Utilise la technologie de redressement synchrone pour une meilleure efficacité énergétique et une taille matérielle plus petite.

15. Avec de riches ressources de périphériques externes et une capacité de traitement numérique à grande vitesse pour répondre aux exigences de traitement des données et de contrôle du système.

16. Envoie directement les variables de contrôle via les ports d'E/S au DSP pour le traitement.

17. Le matériel du système est conçu pour la simplicité et la fiabilité.

18. La conception modulaire facilite les mises à niveau et la maintenance du système.

Description de la fonction logicielle

1. L'appareil est principalement utilisé pour les tests de charge/décharge de la batterie et les tests de caractéristiques de batterie connexes, avec des canaux de test entièrement indépendants. Grâce au contrôle de programmation logicielle, les utilisateurs peuvent programmer n'importe quel courant et tension dans la plage pour la charge/décharge de la batterie. Les données de test peuvent être suivies en liant les informations sur le produit via un code-barres et surveillées en temps réel pendant la charge/décharge.

2. Protections de sécurité : L'appareil est doté d'une protection contre les connexions inversées, d'une détection d'anomalie de la ligne d'échantillonnage de tension et d'une protection contre les anomalies de la ligne de test de courant. Si la batterie est inversée, le canal ne peut pas sortir ou entrer de courant. Il mettra également en pause les tests lorsque les lignes d'échantillonnage de tension sont déconnectées ou que la ligne de courant est mal connectée. L'appareil comprend une protection contre les coupures de courant, une protection contre les surintensités, une protection contre les surtensions et une protection contre les surchauffes pour des tests en toute sécurité.

3. Flux de travail du processus : Des variables personnalisées peuvent être programmées pour mettre en œuvre plusieurs scénarios de test, avec prise en charge des cycles imbriqués multicouches.

4. Canal indépendant : Chaque canal dispose de sources de courant constant et de tension constante programmables indépendamment, avec la possibilité de définir indépendamment les étapes du processus de test.

5. Reprise d'interruption : En cas de panne de courant, d'interruption de communication ou de toute autre anomalie, le test reprendra automatiquement à partir de la dernière étape enregistrée lorsque les conditions seront rétablies.

6. Protection et fonctionnement hors ligne : Lorsque la communication entre l'hôte et l'ordinateur inférieur est interrompue, le système passera en mode de fonctionnement hors ligne. L'appareil se mettra en pause lorsque l'ordinateur inférieur perdra de l'alimentation et reprendra les tests une fois le problème résolu.

7. Détection d'anomalies : Le système peut capturer avec précision les changements de tension et de courant. Si les changements de tension ou de courant dépassent certains seuils, l'appareil peut automatiquement émettre une alerte et mettre les tests en pause.

8. Suivi des journaux : Le système comprend une fonction de journal qui enregistre le fonctionnement, les anomalies et d'autres détails pendant le processus de test à des fins de traçabilité et de dépannage.

9. Interface appareil et ordinateur : L'appareil utilise une interface Ethernet RJ-45 pour une acquisition de données à distance stable et en temps réel via le réseau de bureau, permettant la surveillance du fonctionnement du système hôte en temps réel.

10. Enregistrement et traitement des données : Le canal principal peut en option prendre en charge les canaux de température ou de tension pour surveiller la température ou la tension de la batterie en temps réel. Les données sont affichées simultanément, y compris la tension totale, le courant total, la capacité totale et les canaux de température auxiliaires.

11. Analyse et traitement des courbes : Le système dispose de puissantes capacités d'analyse de courbes, permettant aux utilisateurs de sélectionner librement les ensembles de données souhaités pour les courbes (tels que la tension, le courant, la capacité-temps, la capacité-tension et le nombre de cycles-tension finale). Les courbes peuvent être zoomées, déplacées et comparées de différentes manières, et plusieurs fichiers de données peuvent être comparés.

Paramètres d'étape de base

N°	Fonctions de base	Introduction de la fonction
1	Fonctions de charge	1. Charge à courant constant Le canal fournit un courant constant. La sortie de courant utilise la technologie de démarrage progressif, évitant toute surtension de courant. 2. Charge à tension constante Le canal fournit une tension constante, sans limitation du courant de sortie (le courant de sortie est limité par la valeur de courant maximale du modèle nominal de l'appareil, contrôlé par la batterie). 3. Charge à courant constant-tension constante en mode continu La tension et le courant sont limités simultanément, le matériel basculant automatiquement entre les deux modes. La transition du courant vers la tension constante est transparente, sans pics de courant, grâce au démarrage progressif du matériel. 4. Charge à puissance constante Le canal fonctionne en mode de charge à puissance constante, où le courant est ajusté en temps réel en fonction de la tension du port de la batterie. 5. Charge à résistance constante Le canal fonctionne en mode de charge à résistance constante, où le courant est ajusté en temps réel en fonction de la tension du port de la batterie.
2	Fonctions de décharge	1. Décharge à courant constant Le canal se décharge avec un courant constant. Le contrôle du courant utilise la technologie de démarrage progressif, évitant toute surtension de courant. 2. Décharge à tension constante Le canal fournit une tension constante, sans limitation du courant de sortie (le courant de sortie est limité par la valeur de courant maximale du modèle nominal de l'appareil, contrôlé par la batterie). 3. Décharge à courant constant-tension constante en mode continu La tension et le courant sont limités simultanément, le matériel basculant automatiquement entre les deux. La transition du courant constant à la tension constante est transparente sans pics de courant, grâce au démarrage progressif du matériel. 4. Décharge à puissance constante Le canal fonctionne en mode de décharge à puissance constante, où le courant est ajusté en temps réel en fonction de la tension du port de la batterie. 5. Décharge à résistance constante Le canal fonctionne en mode de décharge à résistance constante, où le courant est ajusté en temps réel en fonction de la tension du port de la batterie.
3	Mode veille	Le circuit de courant est à l'état déconnecté, mais la collecte de données continue sans interruption.
4	Résistance interne CC de charge/décharge	Le processus de test de résistance interne CC peut être personnalisé, fournissant une base fiable pour le groupement des cellules de batterie.
5	Cycle	Les étapes du test peuvent être cyclées en fonction des exigences réelles, avec prise en charge des cycles imbriqués multicouches (jusqu'à 10 couches).
6	Mode arrêt	Le canal est complètement arrêté. Le circuit de la batterie est entièrement déconnecté de l'appareil.

Avantages de l'équipement

1. Efficacité de rétroaction énergétique élevée, avec une efficacité allant jusqu'à 85 % pendant la charge et la décharge.

2. Haute précision de sortie, avec une dérive de courant minimale et une grande stabilité, grâce aux unités ADC 24 bits.

3. Fonctions de protection de sécurité, y compris la surveillance en temps réel des lignes de tension et de courant.

4. La protection contre les connexions inversées de la batterie assure la sécurité pendant les tests.

5. Transition en douceur du courant constant à la tension constante, évitant d'endommager la batterie.

6. Fonction de démarrage progressif pour toutes les étapes de charge/décharge afin d'éviter les pics de courant.

7. Test de résistance interne CC de haute précision, assurant une correspondance fiable des cellules.

Paramètres techniques

N°	Élément		Spécification
1	Modèle		SN552CTS-60V300A-2CH
2	Canaux principaux		2 canaux
3	Mode de fonctionnement du canal		Entièrement indépendant
4	Modes de fonctionnement du canal principal		Charge : CC, CV, CCCV (transition en douceur sans impact) Décharge : CC, CP, CV Autres : Veille, Arrêt
	Conditions de terminaison du test du canal principal		Temps, tension, courant, capacité, etc.
5	Tension du canal principal	Plage de tension de charge	0V-60V
		Plage de tension de décharge	8V-60V
		Précision	±(0,05 %RD+0,05 %FS)
		Résolution	0,1 mV
	Canal principal Courant	Max	±300A
		Min	±1200mA
		Précision	±(0,05 %RD+0,05 %FS)
		Résolution	0,1 mA
		Temps de réponse au démarrage du courant	≤20 ms
		Temps de commutation du courant	≤40 ms
	Temps	Résolution	1000 mS
	Puissance	Sortie	Sortie continue maximale par canal : 18000W
		Stabilité	±0,1 %FS
	Efficacité	Maximum Efficacité de charge	85 %
		Efficacité de décharge maximale	85 %
	Rétroaction du réseau	Distorsion harmonique	≤3 %
		Facteur de puissance	≥0,99
	Fonction de coupure du canal auxiliaire		Le système permet de définir les conditions dans lesquelles l'étape du canal principal s'arrêtera ou basculera lorsque le signal du canal auxiliaire atteindra une valeur spécifiée.
6	Communication		Interface Ethernet RJ-45 pour une transmission de données stable et en temps réel
7	Programme de contrôle		Prend en charge la protection des données en cas de coupure de courant, permettant la poursuite des tests après une panne de courant inattendue, un arrêt manuel ou à partir de fichiers de données enregistrés.
			Des limites de sécurité peuvent être configurées, notamment des limites de tension inférieure et supérieure, des limites de courant inférieure et supérieure et une protection contre les tendances de tension/courant. La protection peut être définie pour chaque étape individuelle.
			Des paramètres tels que les limites de tension supérieure/inférieure et les limites de température supérieure/inférieure peuvent être configurés pour le canal auxiliaire.
			Cycles max	9999
			Couches d'imbrication	jusqu'à 10
			Formats de temps	h / min / s
			Enregistrement des données	≥1000 ms
8	Affichage des données	Liste des cycles	numéro de cycle, capacité de charge/décharge, énergie, tension moyenne
		Liste des processus	numéro de processus, mode, temps, capacité, énergie, tension/courant de fin
		Liste des détails	numéro d'enregistrement, heure du système, temps cumulé, tension, courant, puissance, énergie
9	Exportation de données		Données exportables vers des fichiers Excel et graphiques ; fournit des rapports d'efficacité, des courbes de charge/décharge, des caractéristiques tension/courant-temps, etc.
10	Types de courbes		Axe X : temps total, capacité, nombre de cycles, etc.
			Y-axis:Tension totale, courant, capacité, température de la cellule, capacité de charge/décharge, tension de la cellule, etc. — tous peuvent être librement configurés.
11	Logiciel Protection		sur/sous-tension, sur/sous-courant, surchauffe, récupération de perte de puissance, fluctuation anormale du courant, etc.
	Matériel Protection		polarité inverse, surintensité, surtension.
	Alarme		interrupteur d'arrêt d'urgence, arrêt automatique, connexion/déconnexion automatique de la charge.
12	Lignes de sortie		Connexion à quatre fils (lignes de courant et de tension séparées).
13	Refroidissement		Refroidissement par air forcé.
14	Niveau de sécurité		Conforme aux normes EN60950 et GB4943.
	Bruit		Testé selon la méthode spécifiée dans CEI 62040-3. Le niveau de bruit est inférieur à 75 dBA. Le sonomètre utilisé doit être conforme aux Exigences de type I de la CEI 804, avec une précision supérieure à ±0,5 dB.
	Niveau de protection		IP22
15	Maintenabilité		Conception modulaire ; pièces de rechange remplaçables ; maintenance gratuite pendant la période de garantie.
16	Mise à niveau du logiciel		Mises à niveau logicielles gratuites à vie (jusqu'à l'incompatibilité matérielle).
17	Taux de défaillance		≤1 %
18	Couleur d'apparence		Gris glace GY09 ; Armoire : Gris machine-outil GY10 (Des couleurs personnalisées sont disponibles sur demande)
19	Direction de la maintenance		Accès avant et arrière
20	Couleur		Unité principale : Gris glace GY09 Armoire : Gris machine-outil GY10 (Personnalisable)
21	Environnement	Alimentationy	380 VAC ±10 %, triphasé cinq fils, 50 Hz ±5 %
		Puissance nominale	40kW
		Température ambiante	-20℃ ~ 40℃
		Humidité	10 %–90 % HR, sans condensation
		Autre	Éviter l'humidité, les vibrations et la poussière ; non destiné aux environnements explosifs ou vaporeux
22	Consignes de sécurité	1. Assurer une bonne mise à la terre de l'équipement. 2. Gardez la zone autour de l'équipement dégagée et propre. 3. N'ouvrez pas les panneaux internes pendant le fonctionnement. 4. Assurez-vous que les canaux de test sont inactifs avant de connecter ou de retirer les batteries. En cas d'urgence, appuyez sur l'interrupteur d'arrêt d'urgence avant toute autre opération.

Interface de contrôle principale

Interface d'édition du flux de processus

EN60950 Équipement d'essai de batteries régénératives de haute précision 2

Interface de visualisation des données de l'ordinateur hôte

EN60950 Équipement d'essai de batteries régénératives de haute précision 3

Liste des composants

N°	Composant	Fabricant	Origine
1	MCU	ST / TI	Italie / France / États-Unis
2	Ventilateur	Delta / Chint	Chine
3	Fusible	Littlefuse / Bussmann	États-Unis
4	CI	TI / ON	États-Unis
5	IGBT	Infineon	États-Unis
6	Résistance d'échantillonnage	ISABELLENHÜTTE	Allemagne
7	AD	TI	États-Unis
8	DA	ADI	États-Unis
9	Relais	OMRON	Japon
10	Disjoncteur/Contacteur	CHINT / Delixi	Chine
11	Alimentation bidirectionnelle	TuWei / Lorentz	Chine
12	Sonde	Kangxinda / Yingzhibao	Chine

Accessoires optionnels

N°	Élément	Plage / Précision		Quantité	Remarques
1	Canal de température auxiliaire	Modèle de sonde de température	CTN(R25=10KΩ±1 % B25/50=3950±1 %)	Selon les besoins	Fourni à la livraison
		Précision de la sonde de température	Plage : -40℃ à 150℃ Précision : ±1℃
2	Ordinateur	CPU : Intel 10e génération i5 (6 cœurs ou plus) Mémoire : 16 Go DDR4 Stockage : 500 Go SSD Affichage : ≥23,8 pouces		Selon les besoins	Fourni à la livraison
