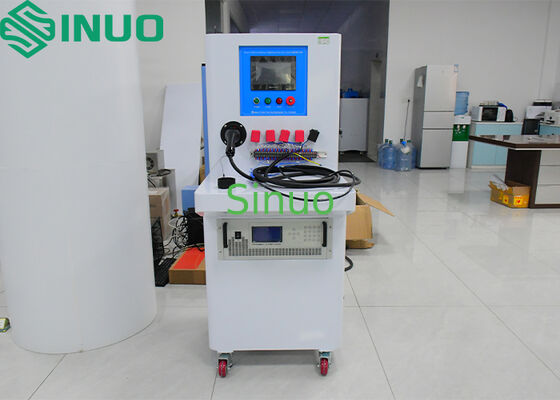

IEC 62196-3: 2022 Système d'essai de l'élévation de température des connecteurs de véhicules électriques

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: caisse en contreplaqué
Période De Livraison: 30 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 10 ensembles par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate(Cost Additional)
Numéro de modèle
SNQC1006-100A
Point de mesure de la température:
16 canaux
Courant de sortie:
CA 0-100A
Mode de courant de sortie:
Intermittent continu
Résolution actuelle:
0.1A
Exactitude d'ampèremètre:
octets ±1%±3
Exactitude de voltmètre:
octets ±1%±3
Mettre en évidence:

Système d'essai des connecteurs électriques IEC 62196-3

,

Testeur d'élévation de température du véhicule électrique

,

Équipement d'essai des connecteurs de recharge pour véhicules électriques

Description du produit

IEC 62196-3: 2022 Système d'essai d'élévation de température pour connecteurs de véhicules électriques



Informations sur le produit :


Ce système d'essai d'élévation de température répond aux exigences de la norme IEC 62196-3: 2022 clause 24, IEC 62196-1: 2022 clause 24, clause 34.2, 34.4 et 35.4, IEC 60309-1: 2012 clause
22, etc.
Il est adapté pour détecter l'essai d'élévation de température après que la prise et la prise de l'interface de la borne de recharge aient passé le courant nominal, et pour évaluer le chauffage de la surface des accessoires électriques lorsque le courant de charge est connecté, et si l'élévation de température de la borne répond aux exigences de la norme.



Principe de l'équipement :


Le système d'essai d'élévation de température est composé d'un régulateur de tension électrique, d'un transducteur de courant, d'un contrôleur programmable PLC, d'un capteur de courant, d'un écran tactile humanisé et d'un châssis mobile. Il peut délivrer en sortie le courant d'essai de manière stable, et éliminer l'influence sur le courant d'essai causée par la fluctuation de la tension d'alimentation, le fil de connexion ou la barre de cuivre, et la valeur de résistance de l'échantillon, et améliorer la précision du résultat d'essai. L'alimentation électrique a des fonctions de faible perte, de haute efficacité, de fonctionnement facile, de contrôle et de détection complets. L'écran tactile peut afficher la valeur du courant et les valeurs de température de chaque point de mesure de température en temps réel. La valeur de température peut être enregistrée toutes les 2 secondes et un rapport peut être généré, qui peut être stocké sur une clé USB et copié sur un ordinateur pour visualisation et impression.



Paramètres techniques :


données Température Point

16 la

Fonctionnement Méthode

Couleur humanisé tactile et

Sortie Constante Réglable Courant

CA 0-100A

Sortie Courant Mode

Continu/ Intermittent

Charge Essai Sortie Tension

Inférieure à CA 5V

Courant Résolution

0.1A

Ampèremètre Précision

±1%±3 octets

Voltmètre Précision

±1%±3 octets

Continu Mode Essai Temps

0.01～99.99 heures

Intermittent Mode Essai Temps

0.01～99.99 heures

Intermittent Mode Essai Cycles

1～99999 cycles, arrêt automatique lorsque les cycles d'essai atteignent Vitesse valeur

données Température Plage

de mesure 0~400°C, précision 0.3% lecture + 1°C;

données 1 Température

Données Acquisition Configurer et mètres, secondes communication et

données d'enregistrement de

données Vitesse de balayage de la

données 1 à

255 secondes tous les canaux Enregistrement des



données de température

Les données peuvent être stockées sur disque U Thermocouple de

mesure de température Américain

Omega Type

T thermocouple à filament 30AWG,

longueur 2 mètres, un

total de 8 pièces Alimentation Monophasé CA220V±10%,


IEC 62196-3: 2022 Système d'essai de l'élévation de température des connecteurs de véhicules électriques 0

Les étiquettes:

équipements d'essai d'automobile,

équipement de test des véhicules à moteur,

équipement de test électrique auto
