CEI60238 cl. 16.4 Figure 6 Appareillage d’essai de couple de résistance mécanique des douilles

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: caisse en contreplaqué
Période De Livraison: 15 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 50 ensembles par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Numéro de modèle
Produits à base de plantes
Norme appliquée:
CEI 60238 : 2016
Clause appliquée:
Articles 16.2 et 16.4
Jauge de support de lampe:
E14ax1; E27ax1; E40ax1
Poids:
4Nx1 ; 6Nx1 ; 14Nx1 ; 16Nx1 ; 40Nx1 ;
Garantie:
1 an
Marque:
Sinuo
Mettre en évidence:

Appareil d'essai de couple IEC60238

,

Appareil d'essai de couple pour la résistance mécanique des douilles

,

Appareil d'essai de couple de résistance Figure 6

Description du produit
Appareil de test de résistance mécanique au couple pour douilles selon CEI 60238 Cl. 16.4 Figure 6

Développé conformément aux clauses 16.2, 16.4 et à la figure 6 de la norme CEI 60238:2016+A1:2017+A2:2020, cet équipement de test de couple vérifie les performances mécaniques et la durée de vie des douilles.

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
Procédure de test
  1. Remplacement de la jauge de douille : Choisissez la jauge correspondante en fonction du type de culot de la lampe. Desserrez les vis de fixation de l'appareil, retirez la jauge de douille existante et installez la nouvelle pour le test.
  2. Fixation de l'échantillon de test : Montez le culot de la lampe sur le montage dédié. Desserrez les vis du montage et ajustez sa position verticale pour aligner la jauge de douille avec le centre du culot de la lampe. Une fois correctement positionné, serrez les vis pour bloquer le montage.
  3. Réalisation du test : Enroulez le câble en acier autour du disque de couple. Si la douille est assemblée sur le culot de la lampe par rotation dans le sens des aiguilles d'une montre, enroulez le câble dans le sens des aiguilles d'une montre ; sinon, enroulez-le dans le sens inverse. Attachez les poids spécifiés et appliquez le couple en continu pendant 1 minute.
Valeurs de couple standard
  • 0,3 Nm pour les douilles E5
  • 0,3 Nm pour les douilles E10
  • 0,5 Nm pour les douilles bougie E14 avec fixation par entrée filetée
  • 1,2 Nm pour les douilles bougie E14 avec serrage par coque extérieure
  • 1,2 Nm pour les autres douilles E14
  • 2 Nm pour les douilles E27
  • 4 Nm pour les douilles E40
Configuration des poids
Spécification Couple Configuration des poids
E5 0,3 Nm 6N
E10 0,3 Nm 6N
E14 (Fixation filetée) 0,5 Nm 6N+4N
E14 (Fixation par coque extérieure) 1,2 Nm 6N+4N+14N
E14 (Autre) 1,2 Nm 6N+4N+14N
E27 2 Nm 6N+4N+14N+16N
E40 4 Nm 6N+4N+14N+16N+40N

Effectuez le test en deux passes distinctes. Premièrement, serrez l'échantillon par son boîtier extérieur. Deuxièmement, fixez-le par l'entrée filetée, le dôme ou la plaque arrière, selon la conception de la douille.

Une fois les tests terminés, l'échantillon ne doit présenter aucun dommage ni défaut susceptible d'affecter son fonctionnement normal.

Images de l'équipement

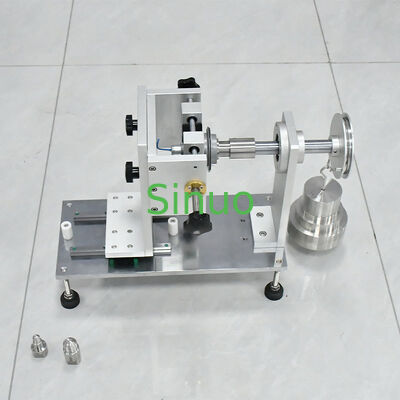

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
Configuration standard
  • Poids : Lest de crochet 4N x1, Lest traversant 6N x1, Lest traversant 14N x1, Lest traversant 16N x1, Lest traversant 40N x1
  • Jauge de douille : E14a x1 ; E27a x1 ; E40a x1
  • Poids : 4Nx1, 6Nx1, 14Nx1, 16Nx1, 40Nx1
Avis importants
  • Cet appareil ne doit pas être soumis à des chocs, en particulier la zone de la jauge
  • Après utilisation, appliquez de l'huile protectrice sur la jauge pour éviter la rouille
  • Retirez tous les poids une fois les tests terminés
  • Conditions environnementales requises : Température 5-35°C, Humidité 45-75%
