JISC8714 Testeur de court-circuit interne pour cellules secondaires lithium-ion portables

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	caisse en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5 séries par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Sinuo

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

Produits à base de plantes

Plage de température:

0 | 100℃

Fluctuations de température:

±2.0℃

Précision analytique:

0,1 ℃

Taux de chauffage:

Moyenne de 3°C/min

Taux de refroidissement:

Moyenne de 1°C/min

Portée des forces:

1kg-200kg

Coup de compression:

0~300mm

Précision des forces:

≤0,5%

Précision de la vitesse:

basse température:

Mettre en évidence:

JISC8714 Testeur de cellules lithium-ion

JISC8714 Testeur de court-circuit interne de cellules

Testeur de court-circuit de cellules lithium-ion

Description du produit

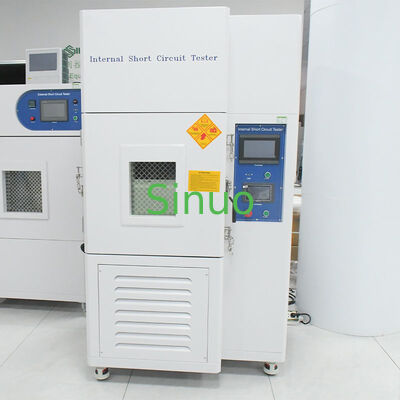

Testeur de court-circuit interne pour piles secondaires au lithium-ion portables JISC8714

Cet appareil de test de court-circuit interne forcé de batterie est un équipement de test essentiel pour effectuer un test complet de température, de tension et de court-circuit interne, applicable aux tests de sécurité des cellules de batterie.

Normes de conformité : JISC8714:2007 5.5, IEC 62133-2: 2017 clause 7.3.9, etc.

Spécifications de la chambre de contrôle de température

Paramètre	Spécification
Plage de température	0 ~ 100°C
Précision d'analyse	0,1°C
Fluctuation de température	±2,0°C
Basse température	0°C
Vitesse de chauffage	Moyenne 3°C/min (de 0°C à 100°C, non linéaire à vide)
Vitesse de refroidissement	Moyenne 1°C/min (de 100°C à 0°C, non linéaire à vide)
Chauffage	Chauffage électrique en acier inoxydable de type ailettes et caloducs
Système de circulation d'air	Système de circulation d'air par convection
Dispositifs de sécurité	Alarme de surchauffe, protection contre les surcharges MCCB, etc.
Matériau d'isolation	Mousse de polyuréthane rigide + laine de verre comprimée à haute efficacité
Thermostat	Contrôleur TEMMI importé de Corée
Dimensions de la chambre intérieure	L400H500P500mm
Matériau de la chambre intérieure	Plaque d'acier inoxydable miroir, renfort inférieur
Dimensions de la chambre extérieure	L1200 X H2000 X P1000MM
Matériau de la chambre extérieure	Traitement de peinture en acier laminé à froid

Spécifications du système de test de force

Paramètre	Spécification
Plage de force	1kg-200kg
Unité	Kg/N/Lb
Course de compression	0~300MM
Précision d'affichage de la force	1N
Résolution	1/10 000
Précision de la force	≤0,5 %
Précision d'affichage de la vitesse	1mm
Type d'entraînement	Entraînement par servomoteur
Vitesse de compression	La vitesse de compression est réglable. La vitesse du premier point de contact lors de la compression peut être réglée à 1,5 cm/s ; la plage de vitesse du processus de test est de 0,01 à 900 MM/MIN (réglable, 0,1 à 1,5 CM/S)
Dimensions de la tête de compression	10105mm ou 10102mm
Matériau de la tête de compression	Un exemplaire chacun de caoutchouc nitrile (NBR, côté 10mm, épaisseur 2mm) et d'acrylique (acryl, côté 5mm, épaisseur 2mm)
Matériau du banc de compression	Plaque en alliage d'aluminium ou plaque en acier inoxydable 316, résistant à la corrosion
Taille de batterie appropriée	300 X 300 X 300mm (LXPxH)
Fenêtre de visualisation	Verre antidéflagrant 300 X 300mm
Orifice d'alimentation en air	Il y a deux évents d'alimentation en air sur le côté gauche de la boîte.
Éclairage	Il y a une lampe d'éclairage à l'intérieur de la boîte, qui peut éclairer tout l'espace de test
Plage de collecte de tension	0-100V, fréquence d'acquisition 100HZ/seconde
Résolution de tension	0,1mv
Fréquence d'acquisition de tension	100/s
Plage de déformation	0-300MM
Plage de test max.	300X300MM
Alimentation	220V 50HZ
Puissance	2,0KW
Poids de la machine	Environ 350KG

Système d'acquisition de tension

Méthode de contrôle : Via le contrôle PLC, la tension peut être réglée, les changements de tension peuvent être enregistrés et des signaux de contrôle peuvent être émis ; Contrôle de montée de tension : Lorsque la tension passe de basse à haute, une valeur de tension spécifique est définie. Lorsque la tension atteint la valeur définie, le système émet un signal pour contrôler l'extrudeuse. Contrôle de chute de tension : Lorsque la tension chute de la valeur la plus élevée à 0V, une valeur de tension peut être définie. Lorsque la tension chute à la valeur définie, le système émet un signal pour contrôler la machine de test d'extrusion.
Collecte de données et courbes : Une fois le système d'acquisition de tension démarré, le système collecte la tension entre les pôles positif et négatif de la batterie testée à une fréquence d'acquisition de 110 fois par seconde. Simultanément, l'écran principal du système affiche la courbe de variation de tension au fil du temps. Lorsque la tension atteint la valeur définie par le système, le test s'arrête et enregistre les données et les graphiques. Les données sont exportées via USB pour générer un fichier au format EXCELL.
Système de contrôle : Fonctionnement basé sur un menu à écran tactile PLC, la fréquence de collecte de données peut atteindre 100 fois/seconde, et la pression de test, le temps de pause de pression, la pression mesurée, la tension de la batterie, la température de la batterie, la vitesse de chute de pression, etc. peuvent être définis par programmation PLC.

Système de contrôle de température

Contrôleur de température et d'humidité : contrôleur de température et d'humidité programmable, contrôleur de température et d'humidité à écran tactile couleur 7 pouces

Fonctionnalité	Spécification
Taille	Dimensions extérieures : 203x148x35mm (longueur x largeur x épaisseur), Dimensions d'ouverture d'installation : 190x135mm (longueur x largeur)
Affichage	TFT LCD (rétroéclairage LED), écran LCD couleur 7 pouces 260 000 et écran tactile, résolution 800 * 480
Méthode de contrôle	Programme : 120 groupes de programmes, chaque groupe a 100 segments. Vous pouvez définir tous les programmes en boucle, une partie en boucle, la connexion de programmes, l'action de fin de programme et l'action de veille. Valeur fixe : Le temps de fonctionnement peut être défini.
Entrée capteur	Type de capteur : température PT100, humidité PT100 ; Erreur maximale d'entrée : température (±0,2°C), humidité (±1%HR) ; Plage de mesure : température -100,0~300,0°C, humidité : 0,0~100,0%HR ; Fonctions optionnelles : entrées de capteurs 1-5V, 4-20mA, type T, type K, etc.
Sortie analogique	Impulsion de tension (SSR) : 2 points (température, humidité), DC 24V, largeur d'impulsion minimale 5ms ; Fonctions optionnelles : sortie 4-20mA, sortie 1-5V
Entrée contact	Type d'entrée : DI1 ~ DI10 : Chaque nom de message d'erreur peut être modifié, et une saisie en chinois est possible. Des images peuvent être définies pour afficher les informations de défaut. Utilisation des contacts : DC 24V/10mA maximum. Peut être configuré pour une action marche/arrêt/avant/arrière, le temps de retard d'action DI peut également être défini.
Sortie contact	Nombre de contacts : 16 contacts maximum, 4 contacts normalement ouverts et normalement fermés ; Capacité des contacts : Contact normalement ouvert : 30V DC/5A maximum, 250V AC/5A ; Contact normalement fermé : 30V DC/5A maximum, 250V AC/5A ; Types de sortie : signal IS : 10 points, signal utilisateur : 1 point, signal TS : 6 points, signal d'alarme : 8 points, signal T : 8 points, signal H : 4 points, signal de fonctionnement température et humidité : 2 points, température et humidité fonctionnement montée/maintien/descente : 6 points, signal de drainage : 1 point, signal d'erreur : 1 point, signal de fin : 1 point, signal 1REF : 1 point, signal 2REF : 1 point, signal EVT : 4 points
Fonction USB	Connecter une clé USB pour enregistrer les données de test en temps réel, exporter les données historiques de test et importer des images
Alimentation	Alimentation : Tension nominale : DC 24V/500mA ; Batterie lithium : pour horloge interne en temps réel (minimum 10 ans)
Communication	Type de communication : RS232, vitesse de communication maximale 115200bps, (RS485 en option, distance de communication maximale 1,2 km, jusqu'à 99 unités peuvent être connectées). Méthode de contrôle : Le signal de sortie du contrôleur passe par le relais statique SSR pour obtenir un contrôle de commutation de haute précision sans contact

Principe d'extrusion

La pression est appliquée par un vérin hydraulique dans un étau ou un piston cylindrique, provoquant le serrage de la cellule unique ou de l'unité de cellule inspectée entre deux plans. Continuer le serrage jusqu'à ce que la force de serrage atteigne environ 13kN et décompresser immédiatement. Le test de compression vérifie la performance de sécurité de la batterie. Après le test, la batterie ne doit pas prendre feu ni exploser.

Objectif du test

Cette machine est adaptée pour simuler les conditions dans lesquelles des batteries de différents types sont soumises à des objets écrasants lors de leur utilisation, transport, stockage ou élimination des déchets ménagers. La batterie est qualifiée si elle n'explose pas et ne prend pas feu.

Caractéristiques principales

Fonctionnalité	Description
Système de contrôle	Contrôle PLC, données précises, opération simple
Système d'équilibrage de pression d'air	Deux orifices d'alimentation en air pour assurer l'équilibre de la pression d'air dans la chambre de test
Système d'échappement	Le moteur à arbre long entraîne les pales de ventilateur en alliage d'aluminium, qui peuvent évacuer à tout moment les gaz d'échappement générés par le test vers l'extérieur
Système de sécurité	Charnières en acier inoxydable et verrous de porte étanches garantissent que la porte ne sera pas soufflée par un fort flux d'air
Conception humanisée	1) La hauteur de la table d'extrusion par rapport au sol est d'environ 800MM, ce qui est pratique pour les opérations de test. 2) La fenêtre en verre trempé double couche assure la sécurité tout en permettant aux testeurs d'observer les conditions de test à travers la fenêtre 3) Les lumières intégrées, respectueuses de l'environnement et économes en énergie, éclairent tout l'espace de test pour une observation claire.
Système d'acquisition de tension	Il peut collecter la tension de la batterie testée en temps réel. Une fois la collecte terminée, les données de test peuvent être exportées via USB pour générer un fichier au format EXCELL, ou elles peuvent être directement exportées au format de fichier BMP pour faciliter les statistiques et la transmission des données.
Système de transmission	Le servomoteur coopère avec la vis à billes et le guide linéaire pour déplacer l'outil d'extrusion de haut en bas.
Base	Équipé de 4 roulettes universelles et de 4 pieds de positionnement, qui peuvent être déplacés librement ou positionnés

Images du produit

Vue latérale du testeur de court-circuit interne de batterie IEC 62133-2

Panneau de commande du testeur de court-circuit interne de batterie IEC 62133-2
