| Nombre De Pièces: | 1 ensemble |
| Prix: | Negotiable |
| Emballage Standard: | Caisse de contreplaqué |
| Période De Livraison: | 30 jours |
| Méthode De Paiement: | T/T |
| Capacité D'approvisionnement: | 5 ensembles/mois |

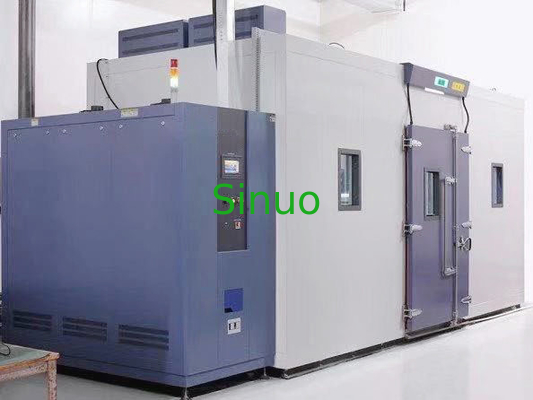

IEC60068-2 Chambre d'essai environnemental d'humidité à température constante sans rendez-vous 60m³
Normes pour la chambre d'essai environnemental d'humidité à température constante sans rendez-vous 60m³ :
IEC60068-2-78:2012 "Essais environnementaux - Partie 2-78 : Tests - Cabine d'essai : Chaleur humide, état stable, IDT"
IEC60068-2-30:2005 "Essais environnementaux - Partie 2-30 : Tests - Test Db : Chaleur humide, cyclique (cycle 12h + 12h), IDT"
IEC60068-2-2:2007 "Tests environnementaux - Partie 2-1 : Tests - Test B-Chaleur sèche, IDT"
IEC60068-2-1:2007 "Essais environnementaux - Partie 2-1 : Tests - Test A : Froid, IDT"
Présentation du produit pour la chambre d'essai environnemental d'humidité à température constante sans rendez-vous 60m³ :
Cette chambre d'essai sans rendez-vous simule l'environnement variable de température et d'humidité pour les produits ou les matériaux.Il est largement utilisé dans le test d'adaptabilité de l'électricité, de l'électronique, des instruments et des compteurs et d'autres pièces de produits sous haute et basse température et dans un environnement humide pendant le stockage, le transport et l'utilisation, pour déterminer l'adaptabilité de la température des produits ou matériaux ci-dessus à haute et basse température et environnement humide, en particulier pour les changements d'électrification du produit dans les performances et les propriétés mécaniques.
Paramètre technique pour la chambre d'essai environnemental d'humidité à température constante sans rendez-vous 60m³ :
| 1.Nom du produit | Chambre d'essai à température et humidité constantes |
| Mode | SN886-60m3 |
| 2.Instructions applicables | |
| 2.1.Gamme applicable | Cet équipement convient aux tests de fiabilité de simulation environnementale de divers produits électriques et électroniques et d'autres produits, pièces et matériaux, tels que les tests de température élevée et basse constante, de changement progressif et de cycle. |
| 2.2.Restrictions des tests de sécurité |
A) Test et stockage d'échantillons de substances inflammables, explosives et volatiles B) Test d'échantillons de substances corrosives, test et stockage d'échantillons biologiques C) Test et stockage d'échantillons de source d'émission électromagnétique forte |
| 3. Volume et taille | |
| 3.1.Volume effectif | 60m³ |
| 3.2.Taille de la boîte intérieure | L5000 mm *P4000mm*H3000 mm |
| 3.3.Taille de la boîte extérieure |
Environ W5700 mm*D5000 mm*H3200 mm (hors taille d'unité) Rappel : Veuillez vous référer au design final et confirmer les trois vues pour les dimensions extérieures |
| 4. Performances | |
| 4.1.Méthode de refroidissement | Eau froide |
| 4.2.Écart de température | -50°～ 80℃ |
| 4.3.Plage d'humidité | 30 % à 98 % HR |
| 4.4.Fluctuation de la température/humidité | ±2℃ / ±2.0%RH |
| 4.5.Précision de la résolution de la température | 0.01℃ |
| 4.6.Précision de résolution d'humidité | 0.01HR |
| 4.7.Uniformité de la température | ≤2℃ |
| 4.8.Uniformité de l'humidité | < 75 % HR : ± 3 % HR ;>75 % HR ± 5 % HR |
| 4.9.Temps de chauffe | RT～80℃≤90min |
| 4.10.Temps de refroidissement | RT～-50℃≤130min |
| 4.11.Dépassement de la montée et de la chute de la température | ≤±1℃ |
| 4.12.Situation de charge | 4KW (capacité génératrice de chaleur de l'échantillon) |
| 4.14.Normes d'essai |
IEC60068-2-1:2007 "Essais environnementaux - Partie 2-1 : Tests - Test A : Froid, IDT" IEC60068-2-2:2007 "Tests environnementaux - Partie 2-1 : Tests - Test B-Chaleur sèche, IDT" IEC60068-2-78:2012 "Essais environnementaux - Partie 2-78 : Tests - Cabine d'essai : Chaleur humide, état stable, IDT" IEC60068-2-30:2005 "Essais environnementaux - Partie 2-30 : Tests - Test Db : Chaleur humide, cyclique (cycle 12h + 12h), IDT" |

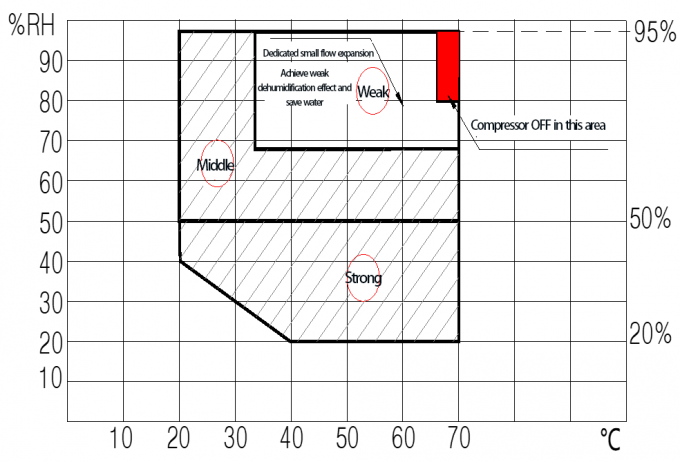

| 4.15.Diagramme schématique de la température et de l'humidité |
PS : humidité standard 20 % ~ 95 % HR |
| 5.Structure et matériel | |
| 5.1 Matériau de l'emballage extérieur | Adoptez une peinture de nano-cuisson non statique de plaque d'acier froide et chaude avancée |
| 5.2.Matériau de la boîte intérieure | Plaque en acier inoxydable SUS304 |
| 5.3.Matériaux d'isolation thermique | Mousse de polyuréthane rigide haute température et ignifuge |
| 5.4.Bande d'étanchéité pour cadre de porte | Bande d'étanchéité en caoutchouc de silicone |
| 5.5.Porte de chambre | Les portes à double battant s'ouvrent vers l'extérieur, le cadre de porte et le chant du panneau de porte sont équipés d'appareils de chauffage électrique et d'un fossé de trop-plein |
| 5.6.Hublot d'observation en verre chauffant électrique |
Quantité : 2 Emplacement : Sur la porte de la salle de test (ou à l'endroit désigné par le client) Forme : verre renforcé sous vide à 3 couches avec élément chauffant antibuée intégré |
| 5.7.Éclairage | Lampe à économie d'énergie antidéflagrante résistante aux hautes et basses températures |
| 5.8.Orifice d'équilibrage de pression | Tout alliage d'aluminium avec ligne anti-transpiration 4 jeux de fenêtres de pression à réinitialisation automatique |
| 5.9.Mise en charge | Charge de laboratoire : 1000KG |
| 5.10.Trou d'échantillonnage |
Un trou d'un diamètre de φ100 mm sur la paroi gauche de la chambre et équipé d'un bouchon d'isolation en caoutchouc et d'un couvercle en caoutchouc en même temps.
|

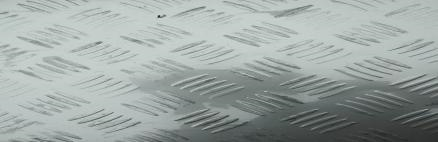

| 5.11.Sol antidérapant |
Le sol adopte une conception antidérapante en acier inoxydable de 4,0 mm pour éviter que le personnel ne se blesse pendant les opérations internes.
|
| 5.12 Vidange |
Le sol est conçu avec un réservoir de drainage,
et la chambre d'essai n'a pas d'eau à l'intérieur après la fin du test de haute température et d'humidité
|
| 5.13 Coupelle de pied |
La coupelle de pied de la boîte électrique adopte un tampon de gel de silice pour absorber les chocs et protéger le compresseur et le soudage des tuyaux en cuivre
|
| 5.15.Bruit de toute la machine | ≦80dB |
| 6.Système de climatisation | |
| 6.1.Méthode à température constante | Adoptez la méthode de l'équilibre à froid |
| 6.2.Principe de fonctionnement de l'économie d'énergie |
Méthode conventionnelle d'humidité constante :Lorsque la température réelle atteint la température définie, la capacité de refroidissement du compresseur reste inchangée et la méthode de chauffage est utilisée pour compenser la capacité de refroidissement du compresseur afin d'atteindre l'équilibre de température dans la boîte. Méthode d'équilibre à froid :Lorsque la température réelle atteint la valeur définie, la sortie de l'électrovanne froide est contrôlée par le contrôleur PID et la température dans la boîte est équilibrée via la sortie de refroidissement contrôlée.Par rapport à la méthode conventionnelle à humidité constante, la puissance de chauffage est réduite pour rendre l'ensemble de l'unité Comparé à la méthode conventionnelle, l'équipement peut réaliser 40% d'économie d'énergie |
| 6.3.Méthode de refroidissement par air | Réfrigération à compresseur en cascade |
| 6.4.Moteur de circulation | Moteur à induction basse tension Taiwan Tatung |
| 6.5.Capteur |
Avec capteur et contrôleur de mesure de température et d'humidité Capteur de résistance platine PT100 |
| 6.6.Roue éolienne | Ventilateur de circulation centrifuge à plusieurs ailes, pale en alliage d'aluminium résistant aux hautes et basses températures |
| 7.Système de réfrigération | |
| 7.1.Méthode de refroidissement | Type silencieux en cascade importé d'origine, compresseur à haute efficacité et à économie d'énergie |
| 7.2.Compresseur |
Compresseur semi-hermétique Bitzer allemand importé d'origine. 2 ensembles de compresseurs 10HP
|
| 7.3.Réfrigérant |
Protection de l'environnement sans fluor HFC404A (Honeywell) et réfrigérant DuPont R23
|
| 7.4.Condenseur |
Type de coque et de tube à haut rendement (refroidissement par eau)
Équipé d'un château d'eau de refroidissement (marque bien connue) et d'un pipeline
|
| 7.5.Évaporateur |
Évaporateur à ailettes multi-sections à haut rendement avec membrane hydrophile (ailettes épaissies)
|
| 7.6.Séparateur d'huile |
Emerson AW
|
| 7.7.Soupape de détente |
Détendeur thermique Danfoss
|
| 7.8.Électrovanne |
Japon Saginomiya et Danfoss
|
| 7.9.Autres accessoires |
Tous les produits de haute qualité de la première marque internationale (photo de droite : filtre de séchage)
|
| 7.10.Déshumidification |
Congélation et déshumidification par le système de réfrigération (l'air dans la boîte passe à travers l'évaporateur en dessous de la température du point de rosée et l'eau est précipitée).
* Choisissez des ailettes d'évaporateur avec un traitement de membrane hydrophile, de meilleures performances de déshumidification, car la tension de l'eau des ailettes en aluminium à membrane hydrophile est faible, les gouttelettes d'eau de la condensation de l'air sont faciles à glisser et il n'est pas facile de produire des ponts d'eau obstructifs dans l'espace des ailettes.Améliorant ainsi considérablement l'efficacité de la déshumidification ! |
| 8. Système de chauffage et d'humidification | |
| 8.1.Méthode de chauffage | Chauffage électrique |
| 8.2.Méthode d'alimentation en vapeur | Injection directe ouverte, l'intérieur du générateur est directement relié à la chambre d'essai, maintenant la pression interne proche de zéro |
| 8.3.Tube chauffant |
Tube de chauffage électrique en alliage nickel-chrome à ailettes en acier inoxydable, conception d'adhérence anti-MC du tube chauffant, connexion de chauffage, fil résistant à la chaleur est utilisé, le chauffage est placé dans le conduit d'air de circulation sur le dessus de la boîte, et des matériaux résistants au feu et isolants thermiques sont ajoutés autour de lui
|
| 8.4.Tuyau d'humidification |
A) Le cylindre d'humidification (méthode de la chaudière) est utilisé pour l'humidification, qui est plus rapide que l'humidification de surface traditionnelle (type bac à eau) et a une plus grande précision de contrôle. Dans la boite Il ne produira pas de pollution par les impuretés telles que le tartre, a de bonnes performances à faible humidité et est facile à nettoyer. B) Le tube d'humidification adopte un boîtier sans soudure en acier inoxydable, la résistance d'isolation est supérieure à 50 MΩ et dispose d'un contrôleur de prévention des brûlures à sec. C) Le cylindre d'humidification est en acier inoxydable et possède une fenêtre d'observation du niveau d'eau. D) Basse température avec air sec
|
| 8.5.Methode de CONTROLE |
Le contrôle sans contact du signal de sortie du contrôleur atteint une haute précision grâce au relais à semi-conducteurs SSR Commande de commutateur sans contact |
| 8.6.Chaudière d'humidification | Installé à l'intérieur de la salle des machines |
| 8.7.Traitement de l'eau par humidification | Équipé d'un dispositif d'adoucissement de l'eau dédié, qui peut éliminer efficacement les impuretés dans l'eau (1 ensemble de dispositif de système de récupération d'eau pure, avec filtre à charbon actif pour filtrer les impuretés de l'eau). |
| 9.Système de contrôle | |
| 9.1.Manette | Le contrôleur a un affichage en anglais, une fonction d'autodiagnostic, indique la cause de l'échec et la méthode de traitement, et enregistre les données de test et le processus |
| 9.2.Interface de dialogue | Écran couleur LCD à écran tactile d'architecture de contrôle industriel, mode de dialogue de menu anglais |
| 9.3.Précision de réglage | Température 0.1℃, temps 0.1 minutes, humidité 1%RH |
| 9.4.Entrée de température | Capteur de haute précision |
| 9.5.Entrée d'humidité | Capteur d'humidité capacitif électrostatique de haute précision |
| 9.6.Methode de CONTROLE | Contrôle PID |
| 9.7.Mode de fonctionnement | Mode de fonctionnement du programme, mode de fonctionnement à valeur fixe, mode de fonctionnement du démarrage de la synchronisation |
| 9.8.Capacité du système | 1000 groupes de programmes * 100 segments par groupe (1000 fois peuvent être parcourus séparément), le nombre de segments requis par chaque groupe de programmes peut être divisé arbitrairement, et chaque groupe de programmes peut être librement lié les uns aux autres |
| 9.9.Affichage des données de test | Température de consigne, température mesurée, temps de fonctionnement total, temps de fonctionnement du segment, temps restant du segment, état de chauffage, heure calendaire, etc. |
| 9.10.Fonction API intégrée | Il peut piloter directement chaque partie d'exécution et l'opération logique est complétée par le logiciel PLC |
| 9.11.Sélection automatique des conditions de travail du réfrigérateur | Selon différentes conditions de test, sélectionnez automatiquement l'état de fonctionnement du réfrigérateur |
| 9.12.Interface de Communication | Équipé d'une interface RS485, il peut être connecté à un ordinateur externe pour le contrôle à distance de la température et dispose d'une fonction de diagnostic à distance par ordinateur.Il peut régler et surveiller le fonctionnement de l'équipement, des programmes, des instructions et des logiciels via le réseau Inter. |
| 10. Les principaux composants du circuit de commande |
Les principaux composants du circuit de commande sont tous des marques de haute qualité
|
| 11. Fonction de protection de sécurité |
1. Tester la protection contre la surchauffe du produit (indépendant) 2. Sans interrupteur de protection par fusible 3. Interrupteur de protection contre la surchauffe du réchauffeur 4. Le compresseur est surchargé et surchauffé 5. Protection haute et basse pression du compresseur 6. Dispositif de protection contre les surintensités du système 7. Le contrôleur diagnostique automatiquement le défaut et l'affiche 8. La pression de l'eau de refroidissement est une protection trop faible 9. Protection contre les fuites, protection contre les courts-circuits, mauvaise protection contre les pertes de phase/phase, protection contre les surcharges du ventilateur, protection indépendante contre la surchauffe, protection contre les pénuries d'eau, protection contre les coupures d'eau, indication de fonctionnement, alarme sonore et lumineuse, mise hors tension automatique après alarme, etc. |
| 12. Conditions d'utilisation |
1. Température ambiante : -5℃~+28℃ ; 2. Humidité relative : ≤ 85 % HR ; 3. Pression atmosphérique : 80kPa~106kPa 4. Pas de fortes vibrations autour 5. Alimentation électrique de l'équipement : (notez que l'alimentation électrique de test n'est pas incluse) 5.1 Connecter à l'alimentation 380V AC (±10%), fil triphasé + fil de terre de protection, résistance de mise à la terre ≤ 4Ω ; 5.2 Puissance totale : environ 30KW 5.3 Courant de travail maximal : environ 70 A |
