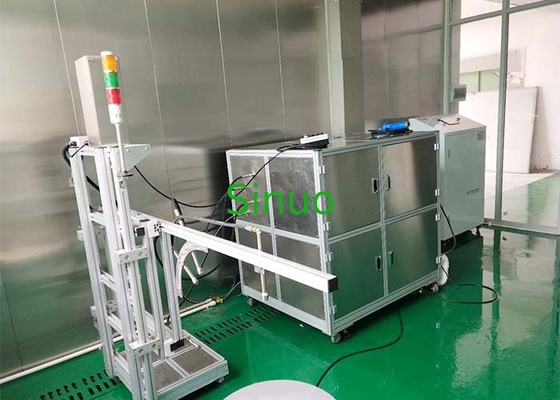

IEC60529 IPX6K9K Système d'essai de jet d'eau à haute pression et température

IEC60529 IPX6K9K Système d'essai de jet d'eau à haute pression et température

La norme:

1. DIN 40050-9:1993 Code IP pour le niveau de protection du boîtier

2. ISO 20653:2013 Véhicules routiers - Classes de protection (codes IP) - Protection des équipements électriques contre les objets extérieurs, l'eau et le contact

3. GB/T 30038-2013 Véhicules routiers Niveaux de protection des équipements électriques et électroniques (code IP)

4. CEI 60529: 2013 Code de niveau de classification de la protection (IP) pour les enceintes électriques

5. GB 4208-2017 Niveau de protection des coquilles

Informations sur les fonctions:

L'objectif principal de cet équipement est de réaliser des essais d'étanchéité IPX9K sur la protection des composants électriques, des lampes et des boîtiers de produits électroniques et électriques des automobiles.Il s'agit d'un équipement d'essai imperméable à l'eau conçu pour simuler l'environnement naturel ou le lavage artificiel de voiture à haute pression.Les principaux composants de l'équipement doivent comprendre: une pompe à eau à piston à haute pression et à haute température, un moteur asynchrone triphasé,et les tuyaux d'entrée et de sortie de la pompe à eau doivent être reliés par des tuyaux haute pressionL'équipement se compose principalement d'un cabinet de commande, d'un système d'alimentation en eau, d'une buse haute pression, d'un support de réglage électrique de la buse et d'un tourne-disque d'échantillon.

Paramètres techniques:

Paramètres techniques IPX9K

1L'essai répond aux besoins des petites coquilles (échantillons dont la taille maximale n'excède pas 250 mm) et des grandes coquilles (échantillons dont la taille maximale est supérieure ou égale à 250 mm).La taille maximale de l'échantillon testé est:: Ø1150 mmX750 mm

2Température de l'eau d'essai: 80 ± 5 °C contrôlable

3. Spécifications de la buse: personnalisée selon des graphismes standard, répondant aux exigences de la norme IPX9K

4. angle de la buse: petite coque (0°, 30°, 60°, 90°), grande surface verticale de la coque 90°

5Pression de pulvérisation de l'eau: 8 MPa à 10 MPa (réglable)

6Débit de pulvérisation d'eau: 14L/min-16L/min (réglable)

7Distance de pulvérisation de l'eau: 100 à 250 mm réglable

8. Travail de mise sous tension du produit d'essai: fournir une interface d'alimentation d'échantillon

9. pompe à eau: pompe à eau à haute pression et à haute température importée d'Italie. La coque de type eau utilise 4 vannes à piston à haute température et haute pression pour contrôler le travail de chaque buse

10. Utilisé pour les gros supports de buse de produit: le bas peut être déplacé électriquement vers l'avant et vers l'arrière, la hauteur vers le haut et vers le bas peut être déplacée électriquement,et la buse vers le bas de 90 degrés peut être déplacé électriquement à gauche et à droite.

11Sensor: détecteur de pression électronique donne la valeur de pression, débitmètre de turbine donne la valeur de débit

12. Contrôle: contrôle automatique du temps, de la pression et du débit. Il peut contrôler le temps de travail, le débit et la pression de chaque buse.La vitesse de la pompe de rappel peut être contrôlée en changeant la fréquence du convertisseur de fréquence pour atteindre le débit et la pression réglésToutes les données sont converties par l'intermédiaire de l'affichage des instruments intelligents sur le panneau de commande

13Affichage: écran tactile couleur Weinview de 7 pouces

14. Langue d'interface: anglais, entrée par écran tactile

15Mode de fonctionnement: fonctionnement en cycle 0°, 30°, 60°, 90° pour les petits produits, mouvement vertical de 90° de la buse pour les grands produits, ou combinaison des deux modes

16. Fonction d'affichage: mise à jour dynamique des données d'échantillonnage et paramètres de réglage en temps réel. peut afficher la pression, le débit, la température, le temps de test, etc.

17Fonctions de protection: protection contre les fuites, protection contre les surcharges, protection contre les courts-circuits, protection de la sécurité des opérations du personnel

18Capacité du réservoir d'eau: ≥ 200 L

19. Tourne-disque: diamètre inférieur 800 mm, tourne-disque supérieur 350 mm, charge inférieure 150 kg, charge supérieure 25 kg, poteaux amovibles,les petits produits peuvent être placés sur la plaque tournante supérieure, les gros produits peuvent être placés directement sur la plaque tournante inférieure après avoir retiré la plaque tournante supérieure, vitesse de rotation: 5 r/min± 1 r/min

20L'alimentation de l'équipement est de 380 V AC, 50 Hz, 30 kW.

Paramètres techniques IPX6K

1Convient pour les essais IPX6K des produits

2- ouverture de la buse: ф6.3 mm

3Matériau de la buse: acier inoxydable

4Débit de pulvérisation d'eau: 75 L/min

5Pression de pulvérisation de l'eau: environ 1000 KPa/min

6Temps d'essai: au moins 3 minutes, temps réglé par l'utilisateur (contrôlé par le système de commande)

7Distance entre la buse et la coque: 2,5 à 3 m (contrôlé par le testeur)

8. Détenteur de buse: la hauteur et l'angle de levage sont réglables, ce qui est pratique pour fixer la buse et ne nécessite pas un fonctionnement manuel

9Contrôle du débit et de la pression: surveillance en temps réel des capteurs de débit et de pression, contrôle intelligent des convertisseurs de fréquence et paramètres peuvent être sélectionnés et réglés dans le cabinet de commande

10Le contrôleur:

11Interface homme-machine: Weinview, écran tactile couleur de 7 pouces

12Convertisseur de fréquence: convertisseur de fréquence Delta

13Pompes à eau: pompe verticale en acier inoxydable

14Réservoir d'eau: ≥ 500 L réservoir d'eau en acier inoxydable

15. Tourne-disque: diamètre inférieur 800 mm, tourne-disque supérieur 350 mm, charge inférieure 150 kg, charge supérieure 25 kg, poteaux amovibles,les petits produits peuvent être placés sur la plaque tournante supérieure, les gros produits peuvent être placés directement sur la plaque tournante inférieure après enlèvement de la plaque tournante supérieure, vitesse de rotation: 5r/min± 1r/min (partagée par IPX6K et IPX9K)

16Fonctions de protection: protection contre les fuites, protection contre les surcharges, protection contre les courts-circuits.

17- tuyau de pulvérisation d'eau: tuyau à haute pression.
