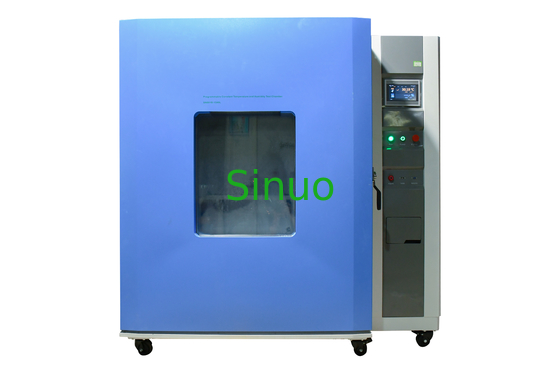

UL2594 Chambre d'essai à haute précision de température et d'humidité pour l'essai environnemental

UL2594 Chambre d'essai à haute précision de température et d'humidité pour l'essai environnemental

Résumé du produit:

La norme: conformément à la norme UL2594-2016, CEI60068-2-1:2007, CEI60068-2-2:2007, CEI60068-2-30:2005.

Échantillons et restrictions: pièces et matériaux pour appareils électroniques, denrées alimentaires, automobiles, caoutchouc et matières plastiques, métaux et autres produits, tels que les fibres optiques, les écrans LCD, les cristaux, les inducteurs,Les PCB, batteries, ordinateurs, téléphones mobiles, caoutchouc, plastique et autres produits.

Application: Il est utilisé pour effectuer des tests de résistance au froid, à la chaleur, à l'humidité et à la sécheresse sur des matières premières et des appareils tels que l'électronique, les électriciens,appareils électriquesL'objectif est de confirmer la fiabilité des performances des produits lors de leur stockage, de leur transport et de leur utilisation dans des environnements humides et chauds à haute et basse température.

Principe d'essai: utiliser des systèmes de chauffage, d'humidification et de réfrigération pour contrôler et modifier la température et l'humidité ambiantes dans la chambre, en simulant la température ambiante,l'humidité et les procédures alternatives requises par le produit

Structure et caractéristiques:

Cette machine a une structure de chambre fermée et présente les caractéristiques suivantes:

A. Il dispose d'une très large plage de régulation de la température et de l'humidité, qui peut répondre aux divers besoins des utilisateurs.Adopter une méthode unique d'ajustement équilibrée de la température et de l'humidité pour régler l'environnement idéal de température et d'humiditéIl a des capacités de chauffage et d'humidification stables et équilibrées, et peut effectuer un contrôle de température et d'humidité de haute précision et de haute stabilité.

C. Sélection automatique du circuit de réfrigération: le dispositif de commande automatique est capable de sélectionner et d'utiliser automatiquement le circuit de réfrigération selon la valeur de réglage de la température.afin que le réfrigérateur puisse être démarré directement pour le refroidissement à haute températureLe réfrigérateur utilise une unité de compresseur refroidie à l'air et un compresseur entièrement fermé (importé). .

D. La porte est équipée d'une fenêtre d'observation éclairée, qui permet d'observer facilement l'état d'essai de l'échantillon.

Environnement d'utilisation: alimentation électrique: 220V ou AC380V ± 5%/50Hz, 7KW

Température ambiante: 5°C+30°C, il ne devrait pas y avoir de forte concentration de poussière, de gaz corrosifs et d'atmosphère inflammable et explosive autour

Paramètres techniques:

Contrôle et fonctionnement		Système de commande intelligent PLC et écran tactile
Taille de la chambre (facultatif)		1000L: chambre intérieure WDH=1000×1000×1000mm, chambre extérieure WDH=1470×1400×2100mm
Plage de température (facultatif)		B: -40°C à 150°C;
Plage d'humidité		20% à 98% de RH
Résolution de la température		0.1°C
Fluctuations de température		±0,5°C
Uniformité de température		±2°C
Déviation de l'humidité		Le taux d'oxydation de l'huile d'olive doit être supérieur ou égal à 0,5% de l'huile d'olive.
Taux de chauffage		2 à 3°C/min
Taux de refroidissement		¥0,7-1°C/min
Diagramme de la plage de température et d'humidité
Principaux composants du système
La chambre	La chambre intérieure est en tôle d'acier inoxydable SUS304# avec des coins arrondis, lisse et facile à nettoyer.
	La chambre extérieure est en acier inoxydable brossé 304# avec des coins arrondis, lisse et lisse, et facile à nettoyer.
	Trou d'essai: la chambre intérieure et extérieure sont équipées d'un trou de filetage avec une prise en caoutchouc
	Matériau isolant: mousse de polyuréthane
	fenêtre d'observation: porte en verre trempé à double couche résistante aux explosions
	Étagère: en acier inoxydable 304, amovible
Système de chauffage	Méthode de chauffage: chauffage électrique
	Élément chauffant: cadre de chauffage en céramique, résistance à haute température, bonne isolation, pas de fuite et court-circuit.Le fil est épais.Un tube en verre de quartz est placé au milieu du fil de chauffage.Sa fonction importante est d'empêcher le fil de chauffage de se ramollir et de tomber quand il brûle rouge, provoquant le contact du fil chauffant avec le métal de la chambre intérieure et provoquant un court-circuit et d'autres défauts.
	Circulation thermique: le conduit d'air de circulation forcée assure le transport de la chaleur générée par le chauffe-eau,empêche une température locale excessive et assure les exigences de température dans la pièce de travail
Système d'humidification	Méthode d'humidification: la structure d'humidification externe est utilisée pour transporter l'humidification à travers le conduit d'air.L'avantage est que la vitesse est stable et a peu d'impact sur la température de la chambre intérieure, assurant ainsi une hausse de température stable et un effet d'humidification idéal.
	Tuyau d'humidification: il adopte une conception en U et un trou de sonde à température supérieure. Le fil de chauffage et le système de chauffage sont de la même marque importée.s'assurer que le tube d'humidification a une longue durée de vie et est durable.
	Humidification et remplissage d'eau: la chambre est équipée d'une chambre d'ajout d'eau de type tiroir.L'échelle d'affichage du niveau de liquide du réservoir d'eau en circulation peut visuellement observer le niveau d'eauIl adopte un contrôle automatique du niveau de l'eau et une alarme de pénurie d'eau.
Système de refroidissement	Méthode de réfrigération: réfrigération par refroidissement à l'air par compresseur-échangeur de chaleur
	Principaux composants de la réfrigération: 1Le compresseur adopte la marque française Taikang et utilise un réfrigérant écologique. 2La soupape de dilatation et la soupape électronique sont toutes deux fabriquées par Danfoss 3L'huile et les filtres sont fabriqués par Emerson aux États-Unis. 4Utilisez de l'huile de refroidissement de marque American Ice Bear. 5Les conduites utilisées dans le système de réfrigération sont toutes en cuivre rouge, ce qui présente l'avantage d'une bonne souplesse, pas facile à casser,et a le meilleur effet d'absorption des chocs sur les caractéristiques vibratoires à long terme du système de réfrigération. 6L'évaporateur et le condensateur sont des marques nationales bien connues.
	Circulation de l'air froid: le conduit d'air de circulation forcée assure un retour et un approvisionnement en air en douceur et assure une température uniforme dans le studio
Système de contrôle	Écran tactile: TIME880, Corée du Sud Sanyuan
	Contrôle de température: auto-ajustement PID, à l'aide d'un capteur de résistance en platine de classe A PT100
	Fonction: essai à valeur fixe et essai par programme Test à valeur fixe: lorsque l'environnement d'essai ne nécessite qu'une seule température, sélectionnez ce mode et réglez la température, l'humidité et le temps de fonctionnement requis. Test du programme: lorsque l'environnement de test nécessite plusieurs températures, sélectionnez ce mode pour régler la température et le temps de fonctionnement de chaque programme, réglez la séquence d'exécution du programme,et utiliser 100 groupes de programmes.
Le stockage des données	Avec une interface de courbe de température pour enregistrer les changements et les processus de données, avec une interface standard R232 ou une interface de communication en disque en U, les données peuvent être téléchargées
Protection de la sécurité	Fonction de mémoire d'arrêt, protection de la séquence de phase, protection contre les fuites, protection contre les surtensions, protection contre les surcharges du compresseur, alarme de pénurie d'eau, protection anormale
