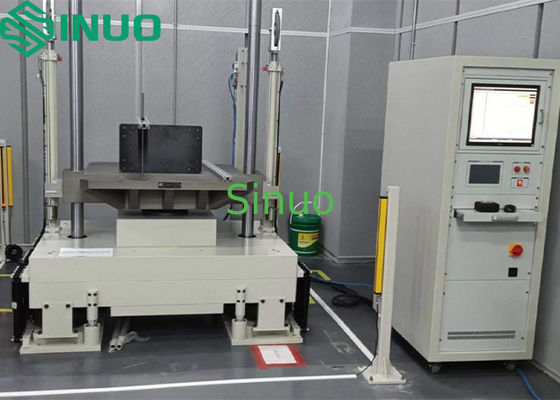

Système d'essai de choc mécanique de batterie : essais de choc en demi-sinusoïde, en dents de scie et en onde carrée

Système de test de choc mécanique à batterie Tests de choc à ondes carrées à demi-sinus dent de scie

ProduitJe suis...Les informations suivantes:

Ce testeur de choc mécanique convient principalement aux essais de résistance aux chocs dans les domaines des produits électroniques, de l'aérospatiale, de la construction navale, des secteurs de la défense, des pièces automobiles, des transports, etc.

En sélectionnant différents générateurs de forme d'onde, des essais de choc à demi-sinus, d'onde post-pique ou d'onde carrée peuvent être effectués.

Le système répond aux normes de test de l'industrie telles que GB/T2423-2008, GJB150, IEC-68-2-27, et aux normes de fiabilité industrielle américaines telles que MIL-STD-202F, MIL-STD-810F et MIL-STD-883E.(Note: les normes MIL se réfèrent à des protocoles de fiabilité largement adoptés.

Le principalPRésultats:

1. Cet équipement adopte une machine de levage hydraulique et de choc à chute libre par frein à huile haute pression.

2Cet équipement adopte une pressurisation gaz-liquide et un frein à fort frottement pour éviter le freinage par choc secondaire.

3Il peut effectuer simultanément la mesure des données d'accélération, le stockage, l'impression de rapports, le rappel des données, le traitement des données, le traitement des données, le traitement des données, le traitement des données, le traitement des données, le traitement des données, le traitement des données, le traitement des données et le traitement des données.gestion de la base de données et autres fonctions de deux canaux.

4Cet équipement adopte un module en caoutchouc pour générer une large gamme d'impulsions d'ondes demi-sinus de tout temps d'action.

5Cet équipement peut être utilisé pour des essais de chute équivalents de boîtes d'emballage.

Paramètre technique:

Introduction des performances de l'équipement:

1. Plateforme de travail

Adopter une plateforme de travail en alliage d'aluminium importé de haute résistance.

2Mécanisme de levage

Adopter un système de levage hydraulique.

3Contrôle de hauteur de levage

La hauteur de levage est mesurée par l'assemblage de l'encodeur photoélectrique installé sur la base.forte capacité anti-interférence et fiabilité élevéeIl assure la répétabilité du choc.

4Système de freinage

Il adopte un freinage pneumatique. Le frein à fort frottement et la fonction de freinage antichoc secondaire peuvent freiner rapidement et de manière fiable.

5Système tampon

Il est composé d'une base, d'un amortisseur et d'un airbag. Le système de réduction des vibrations peut réduire la force de choc transmise de la plateforme de travail au sol.

6Générateur de forme d' onde

Une demi-onde sinus: réaliser différentes largeurs d'impulsions d'impulsions de 1 à 30 ms;

Vague carrée: composée d'un cylindre spécial et d'une vanne régulatrice de pression;

Période post-pique: composée de moule spécial, de four et de bloc de plomb.

7. Dispositif de sécurité

Commutateur d'arrêt d'urgence: il coupe le circuit en cas d'urgence, tel que la déconnexion forcée du soudage de contact du mécanisme d'action.

Caractéristiques du système de mesure:

Conforme à la norme MIL-STD-810, à la norme GJB-150-18-86, à la norme IEC68-2-27

Fréquence maximale d'échantillonnage jusqu'à 1 MHz

Accélération maximale d'essai 100 000 g

Largeur minimale de l'impulsion d'essai 0,1 ms

Enregistrement et lecture de formes d'ondes multi-image

Prise en charge du déclenchement interne et externe

Analyse de la situationFLes onguents:

1Capture transitoire de forme d' onde de choc

La capture transitoire vous aide à obtenir des impulsions simples ou multiples. Le système analyse automatiquement la valeur de pic, la largeur de l'impulsion, le changement de vitesse, l'indice de blessure à la tête HIC et d'autres données de l'impulsion de choc.Faites correspondre automatiquement la forme d'onde d'impulsion capturée à la forme d'onde idéale et comparez l'écart entre les deux.

2Analyse du spectre de la réaction au choc

L'analyse du spectre de réaction aux chocs permet d'évaluer les dommages potentiels causés par l'impact et fournit une base pour concevoir la résistance aux chocs des produits.Le système effectue une analyse du SRS sur chaque impulsion de choc et compare l'écart entre le SRS réel et le SRS cible..

3Autres analyses

L'analyse de la déformation de la force, la démonstration de la réaction au choc, l'analyse du choc de rotation et les autres analyses nécessaires dans les essais de choc.énergieLa démonstration de la réponse aux chocs fournit des outils pour apprendre le spectre de la réponse aux chocs.L'analyse des chocs de rotation est utilisée pour les machines à chocs rotatifs ou autres événements de commande rotative.Le signal est calculé par mesure de l'accélération axiale.
