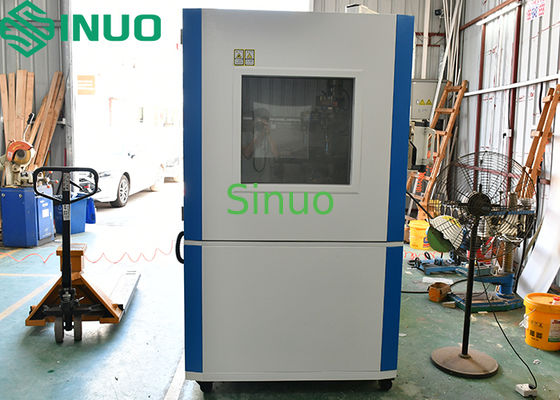

Chambre d'essai de sable et de poussière simulant des environnements sablonneux IEC60529 Figure 2

Chambre d'essai de sable et de poussière simulant des environnements sablonneux IEC60529 Figure 2

Informations sur le produit:

Cet équipement est utilisé pour tester la résistance des produits électriques et électroniques, des pièces automobiles et des motos, ainsi que des joints à la pénétration de sable et de poussière.Il simule des environnements sablonneux naturels et artificiels pour évaluer les performances du produit pendant l'utilisation, le stockage et le transport, permettant d'identifier les dommages potentiels causés par les particules en suspension dans l'air.

Normes conformes:IEC60529 Figure 2 IP5X et IP6X, IEC60598-1-2008, IEC60335-1 Clause 22.1 et autres

les paramètres techniques:

1Conditions de poussière

1.1 Plage de température de la poussière de boulangerie: RT+10°C ± 60°C

1Poussière fine: ≤ 75 μm

1Poussière grossière: ≤ 150 μm

1.4 Concentration de poussière: 2 kg/m3

1.5 Dosage en poudre de talc: 2 ‰ 5 kg/m3

1.6 Méthode de soufflage de la poussière: de haut en bas

2. Flux d' air et pression

2.1 Vitesse du débit d'air: ≤ 2 m/s

2.2 Débitmètre: 1 ‰ 20 L/min

2.3 Plage de différence de pression négative: -10 ~ 0 kPa (réglable),La pression de l'air peut être réglée librement à -2 kPa, -5 kPa, -10 kPa

3. Filtration et maillage

3.1 Diamètre des mailles métalliques: 50 μm

3.2 Espace nominal entre les lignes: 75 μm ou ≤ 150 μm

4. Contrôles de chronométrage (réglable)

4.1 Temps de choc: 1 s ¢ 99 h

4.2 Durée de l'essai: 1 s ¢ 99 h

4.3 Cycle de contrôle du soufflage des poussières: 1 s 99 h

4.4 Temps de vide: 1 s ¢ 99 h

5Fonctions du contrôleur

5.1 Temps réglable de soufflage des poussières (arrêt / soufflage)

5.2 Cycle: réglable arbitrairement

5.3 Durée d'essai prédéfinie: 0,1 à 9999,9 h (réglable)

5.4 Régulation de la puissance: allumé-arrêté-allumé

6. Mécanique et électrique

6.1 Ventilateur de circulation: moteur à faible bruit en alliage fermé, ventilateur centrifuge à plusieurs lames

6.2 Portant de charge: 20 kg

6.3 Fenêtre d'observation: 1 pièce

6.4 Lampe d'éclairage: 1 pièce

6.5 prise d'alimentation pour échantillon: prise antipoussière AC220V / 16A

6.6 Système de commande: PLC + écran tactile

6.7 Système sous vide: soupape régulatrice de pression, buse, ensemble régulateur de pression, tuyau de raccordement, pompe à vide

6.8 Système de chauffage de la poussière: boîtier de chauffage en tôle de mica en acier inoxydable

7. Construction

7.1 Matériau de la chambre intérieure: panneau miroir en acier inoxydable SUS201

7.2 Matériau de la chambre extérieure: plaque de fer A3 revêtue de pulvérisation électrostatique

7.3 La structure comprend: chambre d'essai, port d'aspiration, dispositif de soufflage de poussière en circulation, système de vide, vanne de débit, système de chauffage, écran de protection, etc.

8. Énergie et environnement

8.1 alimentation: AC380V, trois phases à cinq fils, 50 Hz, nécessite un interrupteur d'air 32A séparé avec des blocs terminaux, câble d'alimentation: ≥4 mm2

8.2 Consommation d'énergie: 3 kW (sans charge)

8.3 Conditions environnementales: température (23±5)°C; humidité relative 25%~70% RH; pression atmosphérique 86~106 kPa

9. Protection de la sécurité

9.1Protection de la séquence de phase, protection contre les fuites
