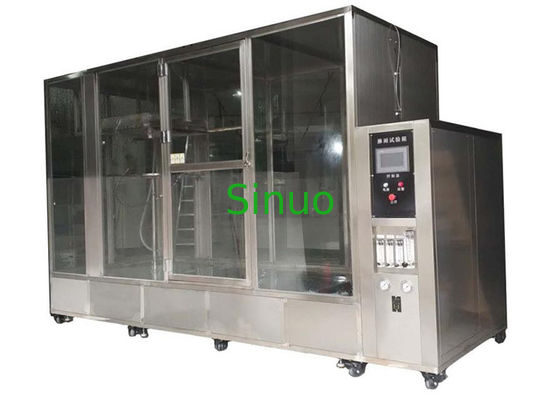

IEC 60529 IPX1 IPX6 Chambre d'essai imperméable à l'eau 1800L avec construction en acier inoxydable SUS304

Chambre d'essai d'étanchéité IEC 60529 IPX1–IPX6 1800L avec tuyau oscillant pour essai de goutte à goutte et buses de jet

Aperçu du produit

La chambre d'essai de pluie IEC 60529 IPX1–IPX6 est conçue pour évaluer si les produits électriques et électroniques, les boîtiers et les composants peuvent maintenir des performances fiables dans des conditions simulées de pluie, de goutte à goutte, d'éclaboussures et de jets d'eau puissants. Ce système reproduit avec précision diverses conditions de pluie environnementales pour vérifier le niveau de protection contre l'étanchéité des produits pendant la R&D, le contrôle qualité et la certification.

Largement utilisée dans les appareils électriques, les produits d'éclairage, les armoires de commande, les composants électroniques, les pièces automobiles, les bus, les motos et autres équipements, la chambre assure une vérification appropriée de la fiabilité de l'étanchéité des produits, l'amélioration de la conception et l'inspection en usine.

Caractéristiques :

1. Convient pour les tests de classification d'étanchéité IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 des produits.

2. Le boîtier extérieur est fabriqué en tôle d'acier de haute qualité domestique, et la surface est peinte avec une laque de cuisson, ce qui est beau et durable.

3. La chambre intérieure, le plateau tournant et le tube oscillant sont tous fabriqués en tôle d'acier inoxydable SUS304# pour assurer une utilisation à long terme sans rouille.

4. Structure de la chambre ; réservoir d'eau autonome, l'eau peut être recyclée ; une vanne à flotteur de réservoir d'eau est installée dans le réservoir d'eau, qui contrôle automatiquement l'entrée d'eau ; et l'équipement dispose d'une fonction de détection d'alarme de bas niveau d'eau.

5. Il y a une fenêtre d'observation transparente (matériau en verre trempé) sur la porte, et un éclairage LED à l'intérieur de la chambre, ce qui permet à l'opérateur d'observer facilement le test interne.

6. PX12 : Le réservoir de goutte à goutte est fabriqué sous vide et en acier inoxydable. La position de contact de la buse est en cône de laiton, ce qui facilite l'installation de la buse de pulvérisation.

7. IPX12 : Il a la fonction de séchage à l'air comprimé. Une fois le test terminé, l'excès d'eau dans le réservoir de goutte à goutte peut être éliminé pour éviter l'encrassement de l'eau et le blocage du trou d'épingle. (Remarque : les utilisateurs doivent fournir l'alimentation en air).

8. IPX34 : L'entraînement du tube oscillant adopte un servomoteur de haute qualité. La vitesse et l'angle d'oscillation sont réglables avec précision. Il n'y a pas de problème de pas à pas. (Hors pas : cela provoquera le dysfonctionnement du tube oscillant, le tube oscillant heurtera l'arbre central du plateau tournant et causera des dommages à l'équipement.)

9. La buse de pulvérisation IPX3/4 et les buses de tuyau IPX5/6 sont fabriquées selon les normes suivantes :

10. Mesures de filtration : filtre de haute précision standard, peut filtrer efficacement les impuretés dans l'eau du robinet ; le filtre peut être remplacé régulièrement.

11. Entraînement du plateau tournant : utilisez un moteur pas à pas de haute qualité, la vitesse et l'angle peuvent être réglés sur l'écran tactile (réglable), et peuvent contrôler automatiquement la rotation positive et négative (avant et arrière : adapté au test de mise sous tension de l'échantillon et pour éviter l'enroulement du câble).

12. La chambre d'essai est équipée d'une prise d'alimentation d'échantillon (AC220, 10A). L'alimentation de l'échantillon peut être contrôlée par programme : coupure de courant (0-999min) - alimentation (0-999min) - coupure de courant (0-999min), adaptée à l'échantillon qui doit être mis sous/hors tension pendant le test.

13. Le temps de test peut être réglé sur l'écran tactile. La plage de réglage est de 0 à 999 minutes (réglable).

14. Le système de contrôle principal adopte un écran tactile de 7 pouces + PLC. Les composants électriques adoptent des marques importées telles que LS et Omron. Le processus de câblage est conforme aux exigences des normes nationales. La disposition de la carte électrique est raisonnable, le câblage est ferme et le marquage est clair.

15. La chambre est équipée d'une boîte de pièces de rechange en ligne, les pièces de rechange courantes (telles que les tournevis hexagonaux, les éléments filtrants, les aiguilles, etc.) sont placées pour un stockage et une utilisation pratiques.

Paramètres techniques :

Catégorie	Article	Spécification
Test de goutte à goutte IPX1–IPX2	Taille de la chambre intérieure	1800 × 1800 × 1800 mm (L×P×H)
	Dimensions extérieures	environ 2500 × 3300 × 2600 mm (L×P×H)
	Taille de la plaque de goutte à goutte	1200 × 1200 × 60 mm
	Distance à l'échantillon	200 mm
	Diamètre du trou de goutte à goutte	0,4 mm
	Espacement des trous	20 mm
	Taux de précipitation	1 ±0,5 mm/min ; 3 ±0,5 mm/min
	Plateau tournant	IPX1 plat ; IPX2 inclinaison de 15°
	Source d'air	≥ 5 kg (fourni par l'utilisateur)
Test du tube oscillant IPX3–IPX4	Rayon d'oscillation	200 / 400 / 600 / 800 mm (en option)
	Distance de la buse à l'échantillon	200 mm
	Espacement des trous	50 mm
	Angles de pulvérisation	120° (IPX3) / 180° (IPX4)
	Vitesse d'oscillation	IPX3 : 30°/s, 15 cycles/min ; IPX4 : 5 cycles/min
	Diamètre du trou de jet d'eau	0,4 mm
	Débit par trou	0,07 L/min ±5 %
	Pression de pulvérisation	80–150 kPa
Test de pulvérisation de jet IPX5–IPX6	Quantité de buses	1 pc (IPX5) + 1 pc (IPX6)
	Diamètre intérieur de la buse	IPX5 : 6,3 mm / IPX6 : 12,5 mm
	Distance de pulvérisation	2500–3000 mm
	Débit	IPX5 : 12,5 ±0,625 L/min；IPX6 : 100 ±5 L/min
	Pression de pulvérisation	30–200 kPa
	Durée de pulvérisation	3–9999 min
	Plage de la minuterie	1–9999 min
	Affichage de la pression	Manomètre analogique
Structure et matériaux	Matériau de la chambre	Acier inoxydable SUS304 + verre trempé
	Matériau du cadre	Acier inoxydable SUS304 (brossé)
	Système de pulvérisation	Pompe haute pression + tuyaux de pulvérisation en acier inoxydable
	Matériau du tuyau de pulvérisation	Acier inoxydable SUS304
	Vitesse du plateau tournant	1–7 tr/min réglable
	Charge du plateau tournant	20 kg
	Hauteur du plateau tournant	300–600 mm réglable
	Diamètre du plateau tournant	200 / 400 / 1000 mm
	Système de circulation d'eau	Réservoir d'eau intégré + pompe en acier inoxydable à recirculation
Système de contrôle	Contrôleur	Système de contrôle à écran tactile
	Réglage du temps de test	1–999 999 min
	Entraînement du plateau tournant	Motoréducteur (vitesse stable)
	Entraînement d'oscillation	Moteur pas à pas (oscillation en douceur)
	Mesure du débit	Débitmètre numérique
	Surveillance de la pression	Manomètre analogique
	Contrôle du débit/de la pression	Vannes manuelles + indicateur numérique
Exigences environnementales	Température ambiante	10–35°C (moyenne sur 24h ≤28°C)
	Humidité relative	≤85 % HR
Exigences électriques	Alimentation	380V, 50Hz, triphasé cinq fils
	Consommation d'énergie	environ 5 kW
	Résistance à la terre	< 4 Ω
	Protection de sécurité	Protection contre les fuites, protection de la séquence de phases, alarme
Accessoires standard	Verre doseur	1 pc
	Sangle	1 pc
	Noyau de filtre	2 pcs
	Bac à eau (Ø200 mm)	1 pc
	Bac incliné	1 pc
	Essuie-glace	1 pc
	Aiguilles de goutte à goutte	150 pcs
