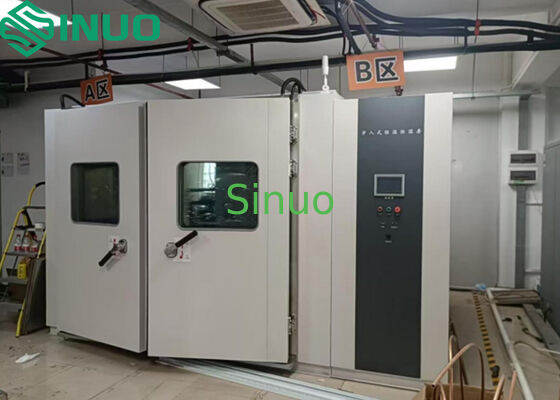

Chambre à température et humidité constantes pour les essais de fiabilité

Modèle

SN886-25m³

Restrictions relatives à l'échantillon

Il est interdit à ce matériel d'essai d'effectuer des essais ou de stocker les échantillons suivants:

Substances inflammables, explosives ou volatiles

Substances corrosives

Échantillons biologiques

Sources d'émissions électromagnétiques fortes

Volume nominal

25m³

Dimensions de la chambre intérieure

Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil.

Dimensions extérieures de la chambre

Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.

Conditions environnementales d'essai

Température ambiante 5°35°C; humidité relative ≤ 85% RH; pression atmosphérique (86°106) kPa; chambre vide.

Normes d'essai applicables

IEC 60068-2-78 Cabine d'essai: température humide à l'état stable

Résultats

Plage de température

-30°C à +70°C

Fluctuations de température

≤ ±0,5°C

Déviation de température

± 2,0°C

Uniformité de température

20,0°C

Temps d'élévation de température

+20°C → +85°C ≤ 20 min (sans charge)

Température Temps de chute

+20°C → -40°C ≤ 60 min (sans charge)

Plage d'humidité (seulement pour le type d'humidité)

Déviation de l'humidité relative

± 3% RH (> 75% RH, sans charge)
± 5%RH (≤ 75%RH, sans charge)

Fluctuation de l'humidité

± 2,5% de HRC

Vélosité de l'air (centre de la chambre)

0.5·2.0 m/s (réglable en fréquence).
Tous les indicateurs de performance doivent être respectés à une vitesse de l'air ≤ 2,0 m/s.

Direction du débit d'air

verticalement vers le bas

Charge thermique de travail (capacité de dissipation de chaleur)

-40°C à +0°C: ≤ 2000 W

+0°C à +85°C: ≤6000 W

Caractéristiques structurelles

Structure d'isolation thermique

un débit de sortie de l'appareil inférieur à 50 W;

Acier galvanisé revêtu de poudre (plaque extérieure) → Matériau d'isolation thermique → Acier inoxydable SUS304 (plaque intérieure)

Panneau extérieur: acier laminé à froid A3, épaisseur ≥ 1,0 mm, couleur standard HOHUXI

Panneau intérieur: SUS304, épaisseur ≥ 1,0 mm; plancher en acier inoxydable antidérapant en relief

Épaisseur d'isolation: ≥ 100 mm

Capacité de charge au sol: 1000 kg/m2 (charge uniforme)

Plancher: plaque d'acier antidérapant en relief SUS304, épaisseur 2,5 mm

Canaux de climatisation

Ventilateurs centrifuges: ≥ 4 unités
Chauffe-eau, évaporateur (également pour la déshumidification), entrée/sortie d'eau, capteur à ampoule sèche
La chambre de type humidité comprend en outre: un humidificateur, une protection contre les brûlures sèches

Configuration standard

Ports de câble: φ100 mm × 2 (côté gauche), avec capuchons et bouchons en silicone

Éclairage: 60W/AC220V × 4, éclairage de la tour d'indication, sonnette,Appareil de balance de pression

La porte

Porte à double charnière à double feuille

Pour une seule feuille: H2000 mm × W1200 mm

Serrure de sécurité (ouverte de l'intérieur)

fenêtres d'observation à double vitrage anticondensation chauffées (W400 × H600 mm ×2)

Cadre de porte chauffée

Panneau de commande

Contrôleur d'affichage de la température et de l'humidité, protecteur contre la surtempérature, arrêt d'urgence, indicateur de fonctionnement, indicateur de défaillance, sonnette

Compartiment mécanique

Système de réfrigération, système de drainage/d'eau, ventilateurs, armoire de commande électrique, système d'humidification et de commande d'eau

Armoire de commande électrique

Ventilateurs de refroidissement, panneau de distribution, bornes d'alimentation d'échantillon, interface RS-485, interrupteur principal

Chauffage

Chauffage blindé en acier inoxydable 316
Méthode de commande: SSR (réleau à l'état solide) PWM à passage nul

Humidification (seulement pour le type d'humidité)

Humectation par vapeur de type chaudière, chauffe-eau en acier inoxydable 316
Contrôle du PWM SSR
Contrôle du niveau de l'eau et protection contre les brûlures à sec

Système de réfrigération

Méthode de travail

Système de réfrigération du compresseur

Évaporateur

Échangeurs de chaleur à nageoires (également pour la déshumidification)

Condensateur

Échangeurs de chaleur à coque-tube ou à tôle brasée

Dispositif de dilatation

Valve de dilatation thermique, tube capillaire

Contrôle de la réfrigération

Le PLC ajuste automatiquement les conditions de réfrigération

Produits de réfrigération

R404A, R23 (tous deux avec un indice d'appauvrissement de la couche d'ozone nul)

Marques de composants principaux

Compresseur

Bitzer (Allemagne, double compresseur)

Réfrigérant

DuPont/Honeywell (États-Unis)

Huile de réfrigération

Ours arctique américain/Honeywell

Commutateur de pression

Danfoss (Danemark) / SAGInoMIYA (Japon)

Régulation de la pression de l'évaporateur

Danfoss

Filtre de séchoir

Danfoss / Emerson (États-Unis)

Valve de dilatation

Danfoss / SPORLAN (États-Unis)

Valve électronique

SAGInoMIYA (Japon) / ODE (Allemagne)

Séparateur d'huile

Je suis Emerson.

Système de commande électrique

Affichage

LCD TFT à couleur réelle de 7 pouces, résolution 800×480

Mode de fonctionnement

Programme et valeur constante

Méthode de réglage

Panneau tactile, menu chinois/anglais

Capacité du programme

100 programmes, chacun jusqu'à 10 000 étapes, 9999 boucles

Plage de réglage

Température: extension de la plage de l'appareil à +5°C / 5°C
Humidité: 0 ∼ 100%RH (chambre d'humidité)

Résolution d'affichage

Température: 0,01°C
Temps: 0,01 min
Humidité: 0,1% HRC

Les entrées

PT100 RTD, tension, courant (selon la configuration)

La communication

Connexion PC pour affichage de courbe et enregistrement de données
Surveillance et contrôle à distance
Synchronisation à plusieurs chambres
RS-485, RS-232, Ethernet (choisissez l'un), USB 2.0

Méthode de contrôle

Température: PID anti-saturation intégrale + réglage automatique
Humidité: PID anti-saturation intégrale + réglage automatique

Enregistrement de courbe

RAM alimentée par batterie
L'intervalle d'enregistrement est de 1 s ¢ 120 s.
Historique maximal:720 jours (à intervalles de 2 minutes)
Rétention des données ≥ 10 ans (sans alimentation électrique)

Fonctions supplémentaires

Alarme de défaut avec guide de cause et de dépannage
Récupération de panne d'alimentation
Protection contre les limites de température supérieure/inférieure
La valeur de l'indicateur doit être supérieure ou égale à la valeur de l'indicateur.
Autodiagnostic

Capteurs de température et d'humidité

Température: PT100 RTD
Humidité: capteur électronique d'humidité

Marques de composants électriques

Commutateur d' alimentation

CHNT

Contacteur à courant alternatif

Nom de l'entreprise

Relais thermique

- Je ne sais pas.

Relais de séquence de phase

- Je ne sais pas.

Protègeur haute/basse température

Yatai

Relais à courant alternatif

Schneider / Fuji (Japon)

RSE

Yangming

Système d'alimentation en eau (seulement pour le type d'humidité)

Méthode d'approvisionnement en eau

Levées à la pompe

réservoir d'eau

Type caché

Dispositifs de protection de sécurité

Système de réfrigération

Surpression du compresseur
Surchauffe du moteur du compresseur
Surtension du moteur du compresseur
Eau de refroidissement à basse pression

Système d'humidification (seulement pour le type d'humidité)

Avertissement de faible niveau d'eau
Protection contre les brûlures sèches

Chambre d'essai

Limiteur de température haute/faible réglable
Fuseau thermique dans l'espace d'essai
Protection contre la surtempérature du canal d'air
Surtension du moteur du ventilateur

Autres

Séquence de phase et protection contre les pertes de phase
Protection contre les fuites
Protection contre les courts-circuits de charge

Autres configurations

Exemples de bornes d'alimentation

Contrôlé par relais, AC220V, à 2A
Fermé pendant le fonctionnement; ouvert en cas d'arrêt ou de défaut

Articles complémentaires

Deux prises internes (10A), résistantes à -30°C sans fissuration

Méthode de refroidissement

Système refroidi à l'eau (le fabricant fournit la tour de refroidissement, la pompe à eau et l'installation)
