Name: IEC 60529 Système intégré d'essai d'étanchéité IPX1-IPX8 complet Équipement d'essai d'étanchéité
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN4418
Availability: InStock

Nombre De Pièces:	1
Prix:	Négociable
Emballage Standard:	caisse en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5 séries par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SN4418

Zones de pluie:

1000 mm × 1000 mm

Département à goutte à goutte:

φ0.4mm

Flux de précipitations:

1 mm/min, 3 mm/min

Hauteur de goutte à goutte:

200 mm (contrôle automatique)

Temps d'essai:

10min (réglable)

Matériel:

Alliage d'aluminium

Angle de rotation:

Max ±175°

Débit d'eau:

>10L/min±5%

Description du produit

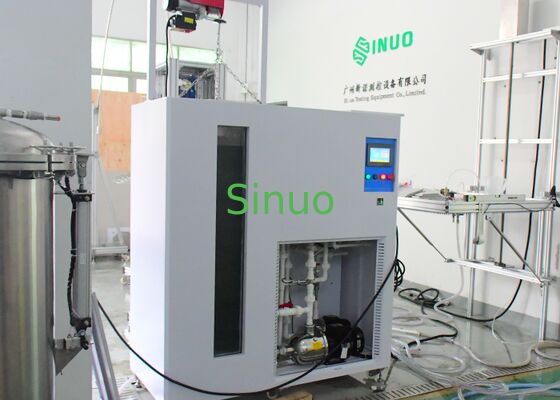

IEC 60529 Système intégré d'essai d'étanchéité IPX1-IPX8

Vue d'ensemble du produit

LeSN4418 Système d'essai de résistance à l'eau IPX1 à 8 intégréest entièrement conforme àIEC 60529:2013etLa norme IEC60335-1 précise que les véhicules à moteur doivent être équipés d'un système de freinage.Il intègre un goutte-à-goutte vertical, un tube oscillant, une buse de pulvérisation, un pulvérisateur de tuyau,des fonctions d'immersion et d'immersion profonde permettant d'effectuer des essais complets de performance imperméable à l'eau IPX1/2/3/4/5/6/7/8 dans une seule machineIl est largement utilisé pourtest d'étanchéité, certification de qualité d'étanchéité, vérification de fiabilitéIl s'agit d'un outil qui permet d'identifier et d'identifier les produits électroniques, les lampes, les appareils d'extérieur, les pièces automobiles, les équipements de sécurité, etc.

Principales caractéristiques

Couverture IP complète: solution tout-en-un IPX1 ~ IPX8
Compatibilité complète avec les normes CEI 60529:2013 et CEI 60335-1
Contrôle intelligent: Mitsubishi PLC + écran tactile couleur de 7 pouces
Régulation automatique de la température constante, du débit constant, de la pression constante
Structure durable: acier inoxydable + alliage d'aluminium industriel
Les accessoires complets: tourne-disque, support de levage, système de filtration
Cabine de commande centralisée pour toutes les unités d'essai

Configuration du système

Je ne veux pas.	Nom	Code IP	Nom de l'entreprise
1	Appareil d'essai à goutte à goutte de pluie verticale	IPX1 à 2	Surface de goutte à goutte: 1000 mm × 1000 mm
2	Appareil d'essai pour tubes oscillants	Résistance à la corrosion	Tubes en acier inoxydable de R200 à R1600 mm
3	Une buse de pulvérisation	Résistance à la corrosion	Pulvérisation auxiliaire portative
4	Buse de tuyauterie	IPX5 à 6	Épreuve de pulvérisation d'eau à haute pression
5	Chambre d'immersion intégrée et réservoir d'eau et armoire de commande	Résistance à l'humidité	Taille intérieure: 650 × 600 × 1500 mm
6	Réservoir d'immersion profonde	Résistance à la corrosion	φ 600 × 1000 mm récipient sous pression
7	Disque tournant	IPX1 à 6 Accessoire	φ600 mm, inclinable à 0°/15°

Paramètres techniques

Appareil d'essai par goutte-à-goutte de pluie verticale (IPX1/2)

Application du projet	S'applique à la réalisation des essais IPX1, IPX2.
Zones de pluie	Pour les pièces détachées:
Matériau du réservoir	d'acier inoxydable
Département à goutte à goutte	¢ 0,4 mm
Distance entre les trous	20 mm
Flux de précipitations	1 mm/min, 3 mm/min, paramètres définis par l'utilisateur (erreur: + 0,5 mm/min).
Hauteur de gouttelement de l'eau	200 mm (régulation automatique par l'équipement d'essai)
Temps d'essai	10 min, peut être réglé selon les besoins
Écoulement	Vidange automatique de l'eau du réservoir après fin de l'essai
Matériau du corps	Alliage d'aluminium industriel
Les dimensions (LxDxH)	Pour les pièces de rechange
Structure de la machine	Montage sur le mur
Compresseur d'air	Compresseur d'air silencieux

Appareil d'essai des tubes oscillants (IPX3/4)

Je ne veux pas.	Nom de l'article	Paramètres
1	Fourniture d'eau	Débit d'eau> 10 L/min±5% eau propre sans inclusion.
2	La taille du tube oscillant	Standard fourni avec des tubes oscillants R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, en acier inoxydable
3	Trou d' aiguille	Φ0,4 mm
4	Angle compris de deux trous	Pour les appareils de protection des données, les valeurs de protection sont indiquées à l'annexe II.
5	Angle d'oscillation du tube	Un maximum de ±175° peut être préréglé (Note: la norme exige IPX3:120°; IPX4:360°, mais en raison de la présence d'une plaque tournante sous le tube oscillant pendant l'essai, 360° ne peut donc pas être atteint lors de l'essai réel,si sans tourne-disque, alors 360° peut être atteint)
6	Vitesse de balancement	Les caractéristiques de l'équipement doivent être définies en fonction des caractéristiques de l'équipement.
7	Flux d'eau	Peut être réglé en fonction de la taille du pendule et du nombre de trous (0,07 L/min par trou)
8	Temps d'essai	0.01S 99 heures 59 minutes, peut être préréglé
9	Indicateur de pression	0 à 0,25 MPa
10	Exigences relatives au site	Salle d'essai imperméable à l'eau IP dédiée, le sol doit être plat avec un interrupteur de fuite imperméable à l'eau (ou une prise) d'éclairage 10A utilisé pour l'équipement.Installation au sol
11	La région	Selon le tube oscillant choisi

Le système de détection de la pollution doit être conforme à la présente directive.

Je ne veux pas.	Nom de l'article	Paramètre
1	Fourniture d'eau	Le débit d'eau est de 50-150 kPa d'eau propre sans inclusion.
2	Paramètres de la buse de pulvérisation	Le diamètre extérieur: Ф102mm le diamètre sphérique: SФ75.5mm Il y a un trou du milieu et Il y a 24 trous dans le cercle interne des trous dont l'angle inclus est de 30°.Il y a 96 trous dans le cercle externe de trous dont l'angle inclus est de 15°Le diamètre du trou est de 0,5 mm. Il est en laiton.
3	Flux d'eau	10 L/min±5%, réglable par débitmètre (débitmètre non compris dans le présent article, optionnel)
4	Plage du manomètre	0 ‰ 0,4 MPa
5	Des éclaboussures	Détachable
6	Indicateur de pression	0 à 0,25 MPa
7	Exigences relatives au site	Salle d'essai imperméable à l'eau IP dédiée, le sol doit être plat avec éclairage avec une bonne fonction d'entrée et de drainage.

La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.

Je ne veux pas.	Nom de l'article	Résistance à l'humidité	Résistance à l'humidité
1	Fourniture d'eau	Débit d'eau > 12,5 L/min±5% eau propre sans inclusion.	Débit d'eau > 100L/min±5% eau propre sans inclusion.
2	Le diamètre de la buse	F6,3 mm	F12.5 mm
3	Flux d'eau	12.5±0.625L/min, le débitmètre est réglable	100±5 L/min, le débitmètre est réglable
4	Distance de la buse à jet à l'enceinte	2.5 à 3 m	2.5 à 3 m
5	Temps d'essai	Au moins 1min/m2 (au moins 3 min)	Pas moins de 1min/m2 ((pas moins de 3 min)
6	Indicateur de pression	0 à 0,25 MPa	0 à 0,25 MPa
7	Exigences relatives au site	Une salle d'essai imperméable IP dédiée dont la largeur est supérieure à 3 m, avec une bonne fonction d'entrée et de drainage.	Une salle d'essai imperméable IP dédiée dont la largeur est supérieure à 3 m, avec une bonne fonction d'entrée et de drainage.

Chambre d'immersion intégrée et armoire de commande (IPX7)

Nom de l'article	Paramètre
Taille de la chambre intérieure	650 mm × 600 mm × 1500 mm
Volume du réservoir d'eau	Environ 500 litres.
Régulation de la température	Température ambiante ~ 65°C (± 3°C, PID)
Distance de levage	0 à 1200 mm
Capacité de charge	100 kg ou plus
Contrôleur	Mitsubishi PLC + écran tactile de 7 pouces
Le pouvoir	Trio-phase à courant alternatif 380 V, 50 Hz
Les dimensions	Pour les véhicules à moteur à combustion

Réservoir d'immersion profonde (IPX8)

Nom de l'article	Paramètre
Taille du réservoir	φ600 mm × 1000 mm
Plage de pression	0 à 5 bar (personnalisable)
Indicateur de pression	0 à 6 bar, classe 0,25
Temps d'essai	0 à 99 min
Pression maximale	5 bar
Connexion	tuyaux en acier à haute pression

Tableau tournant (IPX1 à 6 Accessoire)

Nom de l'article	Paramètre
Diamètre	φ600 mm
Vitesse	1 tour par minute
Angle d'inclinaison	0°, 15°
La rotation	90° / continue
Matériel	Alliage d'aluminium industriel
Les dimensions	800 × 800 × 250 mm

Questions fréquemment posées

Q1: Quels tests IP peut effectuer SN4418?

R: Il prend en charge les tests d'étanchéité à pleine gamme:Les émissions d'oxygène et de dioxyde de carbone ne doivent pas être dépassées..

Q2: Quelles sont les normes internationales auxquelles ce système est conforme?

R: Il est entièrement conformeIEC 60529:2013etLa norme IEC60335-1 précise que les véhicules à moteur doivent être équipés d'un système de freinage.pour la certification de l'étanchéité du produit.

Q3: Ai-je besoin d'autres armoires de commande?

R: Non. Toutes les unités sontà commande centralepar l'armoire de commande IPX7 intégrée.

Q4: Quelle est la différence entre IPX7 et IPX8?

A: IPX7 estimmersion temporaire à pression normale; IPX8 estimmersion profonde à haute pressionjusqu'à 5 bar.

Q5: Quelles sont les exigences d'installation?

R: Une salle d'essai imperméable à l'eau dédiée avec plancher plat, fosses de drainage, eau propre du robinet et protection contre les fuites à 10 A est requise.

Q6: Les paramètres d'essai peuvent-ils être personnalisés?

R: Oui. Le temps, le débit, la pression, la température, l'angle peuvent tous êtredéfinie avec précisionsur l'écran tactile.

Q7: L'équipement est-il résistant à la rouille?

A: Utilisation des pièces clésen acier inoxydable; la carrosserie utilise un alliage d'aluminium industriel. Il est imperméable, résistant à la rouille et durable.
