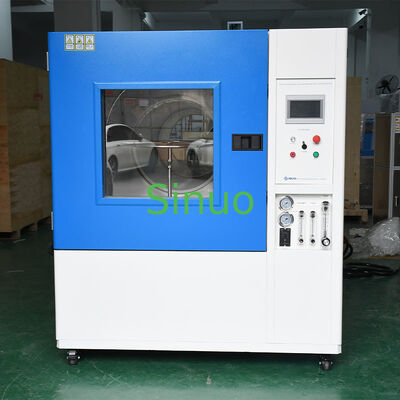

Chambre oscillante d'essai de tube et de bec de jet d'IEC60529 IPX3/IPX4/IPX5/IPX6

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: contre-plaqué
Période De Livraison: 30 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 10 ensembles par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Numéro de modèle
SN4416-1400L
Taille intérieure:
1400mm*1400mm*1400mm
Taille globale:
1880mm*4200mm*2200mm
Vitesse de platine:
1 à 5 r/min
Échantillon de roulement:
≤20kg
Tubes d'oscillation:
Personnalisable
Angle de pulvérisation:
±160°
Contrôle et fonctionnement:
PLC et écran tactile
Norme appliquée:
CEI60529-2013, etc.
Mettre en évidence:

Chambre d'essai de buse à jet

,

Chambre d'essai de buse à jet oscillante IPX6

,

Chambre d'essai de buse à jet oscillante

Description du produit
Chambre d'essai à tube oscillant et à buse de jet pour les tests IPX3/IPX4/IPX5/IPX6 selon la norme IEC60529
La chambre d'essai à tube oscillant et à buse de jet pour les tests IPX3/IPX4/IPX5/IPX6 selon la norme IEC60529 est conçue pour des tests d'étanchéité complets des produits électroniques et électriques conformément aux normes internationales.
Présentation de l'équipement
L'exposition à l'eau naturelle (pluie, eau de mer, eau de rivière) cause chaque année des dommages importants aux produits et matériaux, notamment corrosion, décoloration, déformation, réduction de résistance, expansion et moisissure. Les produits électriques sont particulièrement vulnérables aux courts-circuits et aux risques d'incendie dus à l'exposition à l'eau. Par conséquent, les tests d'étanchéité des boîtiers sont essentiels pour la fiabilité et la sécurité des produits.
Domaines d'application
  • Systèmes d'éclairage extérieur
  • Appareils électroménagers
  • Composants automobiles
  • Produits électroniques et électriques
Fonction de l'équipement
Cet équipement teste les propriétés physiques et les performances des produits électroniques et électriques, des luminaires, des armoires électriques, des composants automobiles et des pièces connexes dans des conditions climatiques simulées. Les résultats des tests vérifient si les performances du produit répondent aux normes requises pour l'amélioration de la conception, la validation et le contrôle qualité.
Normes de conformité
IEC60529:1989 +A1:1999 +A2:2013 "Degrés de protection procurés par les enveloppes (Code IP)" pour les tests IPX3, IPX4, IPX5 et IPX6 conformément auxfigures 4 et 6.
Caractéristiques de l'équipement
  • Convient aux tests de classification d'étanchéité IPX3, IPX4, IPX5 et IPX6
  • Boîtier extérieur en acier de haute qualité avec finition émaillée cuite pour une durabilité accrue
  • Chambre intérieure et plateau tournant en acier inoxydable SUS304 pour une résistance à la corrosion
  • Fenêtre d'observation transparente avec éclairage LED interne pour la surveillance des tests
  • IPX3/4 : Configuré avec des tubes oscillants R200mm, R400mm et R600mm selon les spécifications de la figure 4 de la norme IEC60529
  • IPX5/6 : Configuré avec une buse de pulvérisation selon les spécifications de la figure 6 de la norme IEC60529
  • Moteur pas à pas de haute qualité pour l'entraînement du plateau tournant avec contrôle automatique de la rotation avant/arrière
  • Durée de test programmable : 0 à 999 minutes via une interface à écran tactile
  • Écran tactile 7 pouces + système de contrôle PLC avec composants électriques Omron
  • Prise étanche interne pour l'alimentation de l'échantillon pendant les tests
  • Protections de sécurité complètes : protection contre les fuites, protection contre le manque d'eau, protection contre les courts-circuits
Spécifications techniques
Paramètres techniques Paramètres de base
Dimensions de la chambre intérieure L1400×L1400×H1400mm
Dimensions de la chambre extérieure L1880×L4200×H2200mm
Dimensions maximales des produits autorisées Longueur et largeur ≤1000mm, hauteur ≤100mm
Diamètre du plateau tournant Ø200mm et 600mm
Charge maximale du plateau tournant ≤20KG
Vitesse du plateau tournant 1-5 tr/min (réglable)
Rotation du plateau tournant Toujours positive / alternance positive et négative
Réglage du débit Réglage manuel via débitmètre
Temps de test 0-999 minutes
Alimentation de l'échantillon Prise étanche interne pour l'alimentation de l'échantillon pendant les tests
Alimentation en eau Réservoir d'eau intégré de 90L avec capacité de recyclage
Poids total Environ 450kg
Espace requis 4,4m(P)×2,2m(L)×2,4m(H)
Spécifications des tubes oscillants IPX3/4
Tube oscillant R200mm, R400mm et R600mm
Distance buse-échantillon Dans les 200mm
Espacement des ouvertures de pulvérisation 50mm
Angle d'oscillation du tube oscillant ±60° (IPX3), environ ±160° (IPX4)
Angle entre deux trous 120° (IPX3), 180° (IPX4)
Trou d'aiguille φ0,4mm
Vitesse d'oscillation IPX3 : 15 fois/min ; IPX4 : 5 fois/min
Débit d'eau par trou 0,07 L/min +5%
Pression de pulvérisation 80-150Kpa
Remarque : La norme exige IPX3 : 120° ; IPX4 : près de 360°. En raison du placement du plateau tournant, 360° ne peuvent pas être atteints lors des tests réels. Sans plateau tournant, 360° peuvent être atteints.
Spécifications des buses de jet IPX5/6
Ouverture du jet de la buse IPX5 6,3mm
Ouverture du jet de la buse IPX6 12,5mm
Débit du jet IPX5 12,5±0,625 L/min
Débit du jet IPX6 100±5 L/min
Pression de l'eau Réglée selon le débit d'eau spécifié
Distance du jet 2,5M (buse du centre du plateau tournant)
Méthode de fixation de la buse Fixation mécanique
Paramètres électriques
Alimentation 380V, 50Hz
Puissance de l'équipement 5,0KW
Protection de sécurité Protection contre les fuites, protection contre le manque d'eau, protection contre les courts-circuits
Exigences d'installation
Utilisation de l'espace
  • Sol de niveau avec drainage approprié
  • Sol et murs étanches
  • Capacité portante du sol ≥200kg/m²
  • Zone bien ventilée
  • Absence de vibrations fortes ou de champs électromagnétiques
  • Absence de substances inflammables, explosives, corrosives ou de poussière
  • Espace de maintenance : 800mm à l'arrière, à gauche, à droite, en haut ; 1400mm à l'avant
Conditions environnementales
  • Température : 5℃～35℃
  • Humidité relative : ≤85%
  • Pression atmosphérique : 86kPa～106kPa
Exigences d'alimentation
  • Tension/Fréquence : 400V AC ; 50Hz ; triphasé quatre fils + terre de protection
  • Puissance : 5,0kW
  • Résistance de mise à la terre de protection : <4Ω
  • Disjoncteur différentiel dédié à moins de 2 mètres
  • Pas d'interrupteurs à couteaux ni de prises de courant autorisés
Exigences de la source d'eau
  • Pression d'eau ≥0,2Mpa avec robinet à 4 points
  • Position du robinet à moins de 2 mètres de l'équipement
  • Type de tuyau d'eau DN15 (adaptateur requis si différent)
Affichage du test d'eau IPX5-6
IPX5-6 water test chamber operational display IPX5-6 water test chamber close-up view
