Chambre d'essai d'étanchéité IEC 60529 IPX1-IPX6 1000L pour tests d'infiltration d'eau

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: caisse en contreplaqué
Période De Livraison: 30 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5 séries par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Numéro de modèle
Produits à base de plantes
Taille de la chambre intérieure:
1000 × 1000 × 1000 mm
Temps d'essai:
0 à 999 minutes, programmable
Diamètre de plaque tournante:
Ø400 mm
Capacité de charge de plaque tournante:
Max. 10 kg
Zone d'égouttement:
× 600 600 millimètres
Tube de oscillation:
R200 mm / R400 mm
Diamètre de la buse:
Ø0,4 mm
Diamètre de la buse de jet:
Ø6,3 mm/Ø12,5 mm
Mettre en évidence:

Chambre d'essai imperméable à l'eau de 1000 L

,

Chambre d'essai imperméable à l'eau IEC 60529

,

Chambre d'essai imperméable à l'eau IPX1-IPX6

Description du produit
Chambre d'essai d'étanchéité IPX1-IPX6 IEC 60529 1000L
Solution intégrée de test d'infiltration d'eau pour produits électriques et électroniques

La Chambre d'essai d'étanchéité Sinuo SN4419 IPX1-IPX6 est un système intégré de test d'infiltration d'eau développé pour évaluer la protection fournie par les boîtiers de produits électriques et électroniques contre différents niveaux d'exposition à l'eau.

Conçu selon les exigences de test de la norme IEC 60529, le système combine des tests de goutte à goutte, de pulvérisation oscillante, de jet d'eau et de jet d'eau puissant sur une seule plateforme, couvrant les conditions de test IPX1, IPX2, IPX3, IPX4, IPX5 et IPX6.

Avec une chambre d'essai de 1000 x 1000 x 1000 mm, une durée de test programmable, une table tournante motorisée et des accessoires dédiés aux tests IPX1-IPX6, cette chambre d'essai d'étanchéité convient aux laboratoires de R&D, aux départements d'inspection de la qualité, aux laboratoires de certification et à la validation sur ligne de production.

Elle peut être utilisée pour tester les boîtiers électriques, les appareils électroménagers, les produits d'éclairage, les composants électriques automobiles, les équipements extérieurs, les connecteurs, les boîtes de commande et autres produits nécessitant une vérification de protection IP.

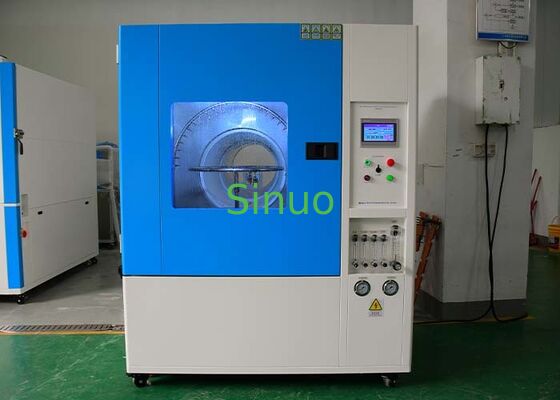

Chambre d'essai d'étanchéité IEC 60529 IPX1-IPX6 1000L pour tests d'infiltration d'eau


Avantages clés
Un système pour les tests IPX1 à IPX6

Au lieu d'acheter des équipements séparés pour différents niveaux d'infiltration d'eau, le SN4419 combine plusieurs méthodes de test dans une plateforme intégrée.

Tests de protection pris en charge :
  • IPX1 - Gouttes d'eau verticales
  • IPX2 - Gouttes d'eau lorsque le boîtier est incliné
  • IPX3 - Eau pulvérisée
  • IPX4 - Eau éclaboussée
  • IPX5 - Jets d'eau
  • IPX6 - Jets d'eau puissants
Conçu selon les méthodes de test IEC 60529

Le système est configuré avec des composants de distribution d'eau dédiés pour différents niveaux de protection IP, y compris des plaques de goutte, des tubes oscillants, des buses de pulvérisation et des buses de jet.

Remarque : L'évaluation finale de la conformité doit toujours être basée sur l'édition applicable de la norme et la configuration exacte du produit/test.
Table tournante motorisée pour des tests répétables

La table tournante intégrée de 400 mm de diamètre supporte une charge d'échantillon maximale de 10 kg et fonctionne à une vitesse réglable de 1 à 5 tr/min.

La table tournante peut fonctionner en rotation continue avant ou en rotation alternée avant/arrière, réduisant ainsi le torsionnement des câbles lors des tests sous tension.

Contrôle par écran tactile + API

Un écran tactile de 7 pouces et un système de contrôle par API offrent une interface simple pour la configuration et la surveillance du processus de test.

La durée du test peut être programmée de 0 à 999 minutes avec des composants électriques de qualité industrielle pour un fonctionnement fiable en laboratoire.

Test d'échantillon sous tension

Une prise électrique étanche est installée à l'intérieur de la chambre d'essai, permettant au client d'alimenter l'échantillon de test pendant le test d'infiltration d'eau lorsque requis par la procédure de test applicable.

Protection de sécurité intégrée

Le système intègre plusieurs fonctions de protection, notamment :

  • Protection contre les fuites
  • Protection contre le manque d'eau
  • Protection contre les courts-circuits

Capacité de test IPX1-IPX6
Indice de protection IP Méthode de test Configuration principale
IPX1 Goutte d'eau verticale Zone de goutte de 600 x 600 mm
IPX2 Gouttes d'eau avec boîtier incliné Zone de goutte de 600 x 600 mm
IPX3 Eau pulvérisée Tube oscillant / buse de pulvérisation
IPX4 Eau éclaboussée Tube oscillant / buse de pulvérisation
IPX5 Jet d'eau Buse de jet de 6,3 mm de diamètre
IPX6 Jet d'eau puissant Buse de jet de 12,5 mm de diamètre

Spécifications techniques
Paramètres généraux de l'équipement
Modèle SN4419
Norme applicable IEC 60529
Plage de test IPX1-IPX6
Dimensions intérieures de la chambre 1000 x 1000 x 1000 mm
Dimensions de l'équipement Environ 2770 x 1330 x 1750 mm
Diamètre de la table tournante 400 mm de diamètre
Capacité de charge de la table tournante Max. 10 kg
Vitesse de la table tournante 1-5 tr/min, réglable
Temps de test 0-999 min, programmable
Système de contrôle Écran tactile 7 pouces + API
Puissance de l'équipement Environ 3,0 kW
Alimentation électrique AC 380 V ±10%, 50 Hz ±10%, 3 phases 4 fils + PE
Poids approximatif 350 kg
Paramètres de test de goutte IPX1 / IPX2
Zone de goutte 600 x 600 mm
Diamètre de la buse 0,4 mm de diamètre
Espacement des trous 20 x 20 mm
Débit d'eau - IPX1 1 mm/min
Débit d'eau - IPX2 3 mm/min
Paramètres de jet d'eau IPX5 / IPX6
Paramètre IPX5 IPX6
Diamètre de la buse de jet 6,3 mm de diamètre 12,5 mm de diamètre
Débit d'eau 12,5 ±0,625 L/min 100 ±5 L/min
Distance du jet 2,5 m 2,5 m

Applications recommandées

La chambre d'essai d'étanchéité IPX1-IPX6 peut être intégrée dans les flux de travail de développement de produits, d'assurance qualité et de tests de conformité pour :

Produits électriques et électroniques
  • Boîtiers électriques
  • Armoires de commande
  • Alimentations électriques
  • Appareillage de commutation
  • Équipements électroniques
  • Connecteurs et bornes
Appareils grand public
  • Appareils électroménagers
  • Appareils de cuisine
  • Appareils extérieurs
  • Équipements électriques
Composants automobiles et VE
  • Composants électriques automobiles
  • Composants de recharge VE
  • Connecteurs de recharge
  • Appareils électriques embarqués
  • Boîtiers automobiles
Éclairage et équipements extérieurs
  • Éclairage LED
  • Luminaires d'extérieur
  • Éclairage public
  • Boîtes de jonction électriques
  • Équipements électroniques d'extérieur
