IEC60898-1 Clause 9.13 Équipement d'essai d'impact mécanique de 200g pour disjoncteurs

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	L/C, T/T, Western Union, MoneyGram
Capacité D'approvisionnement:	1 jeu par mois

Détails Informations

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

Produits à base de plantes

Chaîne témoin:

Type de montage : panneau/rail/encastré/panneau

Tête d'impact:

R10 Polyamide, dureté HR100

Norme appliquée:

Pour les appareils électroniques

Clause appliquée:

Clause 9.13

Impact de masse:

150 ± 1 g ((200 g)

Masse du support:

10 ± 1 kg

Mettre en évidence:

systèmes de test d'EMC

services électromagnétiques d'essai

Description du produit

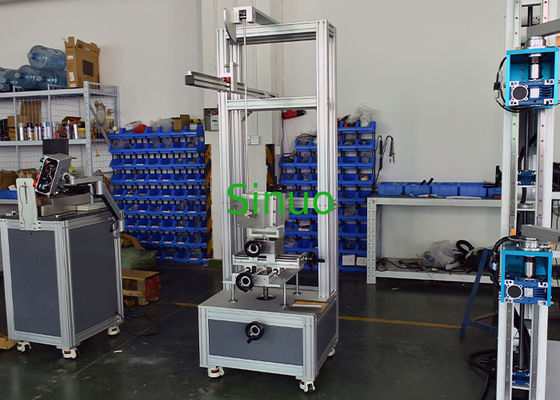

IEC60898-1 Clause 9.13 MCB Équipement d'essai d'impact mécanique 200 g

Normes et clauses:

L'équipement d'essai est conforme aux prescriptions normalisées de la norme IEC 60898-1:2015 "Accessories électriques - Disjoncteurs pour la protection contre les surtensions pour les installations ménagères et similaires - Partie 1:Les disjoncteurs pour un.c.clause de fonctionnement 9.13 Essai de contraintes mécaniques, CEI 61009-1:2012 et autres.

Objectif du test:

Il est utilisé pour les prises de courant, les boîtes d'installation à surface, les contactors, les disjoncteurs à air alternatif, etc.pour vérifier la résistance aux chocs des pièces exposées susceptibles d'être soumises à des chocs mécaniques pendant une utilisation normale.

Principe de l'essai:

Selon l'essai Eha: le pendule, l'élément d'impact est libéré librement à une certaine hauteur à travers un pendule d'un mètre, frappe l'échantillon au point le plus bas dans la direction verticale,et par la transformation de l'énergie potentielle gravitationnelle en énergie cinétique, l'objectif des essais d'impact sur l'échantillon est atteint.

Structure du bâtiment

Cet appareil, également appelé appareil d'essai de l'impact sur un pendule à faible consommation d'énergie, est monté au sol et ne nécessite pas d'installation fixe.Le dispositif de montage de l'échantillon offre une réglabilité multidirectionnelle, y compris les réglages verticaux, horizontaux et de profondeur. En outre, il permet la rotation autour d'un axe perpendiculaire à la plaque de montage et l'axe vertical,fournissant cinq degrés de liberté pour un positionnement précis.

Le bras du pendule est équipé d'un mécanisme réglable d'angle de relâchement via le point de pivotement, permettant des chocs ciblés à différentes positions sur l'avant et les côtés de l'échantillon.Cette conception souple répond pleinement aux exigences des essais d'impact pour la plupart des produits similaires dans l'industrie.

Paramètres techniques:

Modèle	Produits à base de plantes
Plage d'échantillonnage applicable	Montage de panneaux, montage de rails, encastrés, disjoncteur monté sur panneau
Tête d'élément d'impact	R10 polyamide, dureté HR100
Masse de l'élément d'impact (masse équivalente)	150 ± 1 g ((200 g)
Qualité du support de montage	10 ± 1 kg
Paramètres de montage	Peut faire pivoter ±90° autour de la plaque de montage, la plaque de montage peut faire pivoter ±90° autour de l'axe vertical, X, Y, Z trois axes peuvent être ajustés
Régulation de la position	Le support est réglable par courbe X-100100mm, Y-100100mm, Z-100100mm
Pendeur de balancement	Un pendule en acier d'une longueur de 1000±1 mm, d'une masse de 100±1 g, d'un diamètre extérieur de 9 mm et d'une épaisseur de paroi de 0,5 mm
Hauteur d'impact	0-500 mm, affichage à l'échelle (conversion correspondante de l'angle)
Plaque de montage du disjoncteur	Plaque laminée 1751758
Dimension	860 mm × 650 mm × 2000 mm
Le poids	Environ 140 kg.

Affichage de l' échantillon de fixation:
