Équipement d'essai pour le déclenchement d'un disjoncteur IEC 60898-1 Partie 9.10 2500A

IEC 60898-1 Clause 9.10 Équipement de test de déclenchement de disjoncteur 2500A

Aperçu :

Développé sur la base des exigences techniques définies par le client, cet équipement est conforme aux normes nationales et internationales applicables, notamment IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) et JB/T8979-2006 (8.13), garantissant des performances fiables et standardisées pour les tests de disjoncteurs.

Cet équipement est conçu pour vérifier les performances de déclenchement retardé des disjoncteurs en appliquant des courants de 1,13, 1,45 et 2,55 fois la valeur nominale, garantissant que le disjoncteur se déclenche dans les délais prescrits. Il peut également évaluer le comportement de déclenchement instantané en soumettant le disjoncteur à des courants allant de 3 à 20 fois le courant nominal pour confirmer la conformité aux exigences de temps de déclenchement.

Il est idéalement adapté aux tests en ligne des disjoncteurs moulés (MCCB) et des disjoncteurs miniatures (MCB) avant la livraison. En tant qu'équipement essentiel pour la vérification des performances électriques dans la fabrication de disjoncteurs, il se caractérise par une installation rapide des fixations, des tests entièrement automatiques et un jugement intelligent de réussite/échec.

Le boîtier de l'équipement est construit en alliage d'aluminium et en acier de haute qualité, avec des panneaux finis à l'aide d'un revêtement par pulvérisation métallique et traités pour résister à l'électricité statique, à la rouille et à la corrosion. La section supérieure est équipée d'un panneau de commande, d'un interrupteur d'alimentation et de bornes de diverses spécifications dédiées aux tests de déclenchement retardé. Avec une structure compacte, un fonctionnement convivial, des performances stables et une apparence moderne et esthétique, ce système offre une solution de test efficace et fiable.

Spécifications techniques

UN. Chambre à température constante

1. Intégré au système de test pour fournir un environnement à température contrôlée.
2. Plage de température : ambiante ~ 50 °C
3. Résolution de la température : 0,1 °C
4. Stabilité de la température : ±1 °C

DEUX. Paramètres de test de déclenchement retardé

1. Plage de sortie de courant alternatif : 3 – 350 A
2. Plage de sortie de tension alternative : 0 – 5 V
3. Canal de sortie : Sortie à canal unique ; les contacts de disjoncteur multipolaires sont connectés en série pour des tests simultanés.
4. Gamme de produits applicable : Disjoncteurs miniatures de 3 A à 125 A
5. Forme d'onde du courant de sortie : Onde sinusoïdale pure (distorsion de la forme d'onde ≤ 5 %, erreur totale du système ≤ 3 %)
6. Mode de contrôle : Régulation automatique via l'interface à écran tactile
7. Précision du courant : Classe 0,5
8. Précision de la tension : Classe 0,5
9. Rapport de transformateur de courant : 400/5 A
10. Durée du test : Réglable de 1 à 999 999 secondes
11. Processus de test : Après avoir appliqué 1,13 fois le courant nominal, le système augmentera automatiquement à 1,45 fois le courant nominal en 5 secondes pour des tests progressifs.

TROIS. Paramètres de test de déclenchement instantané

1. Méthode de fixation : Connexion de bornes, configuration à une station ; compatible avec les disjoncteurs 1P – 4P
2. Plage de courant de sortie : CA 100 A ~ 2500 A
3. Nombre de canaux de sortie : 1 canal
4. Précision du courant : Classe 5
5. Résolution du courant : 1 A
6. Durée du test instantané : ≤ 0,2 s
7. Réglage de la limite supérieure du temps d'action : 1 ~ 200 ms
8. Réglage de la limite inférieure du temps d'action : 1 ~ 200 ms
9. Station de test : 1 station
10. Système de contrôle : API + Interface à écran tactile
11. Plage de temporisation : 1 ~ 999 ms
12. Fonctions de protection : Protection contre les courts-circuits, protection contre les surcharges, protection contre les fuites
13. Température de fonctionnement : 0 ~ +40 °C
14. Humidité relative : 20 % ~ 90 % HR
15. Dimensions du châssis : Longueur 1000 mm × Largeur 780 mm × Hauteur 1600 mm

QUATRE. Paramètres de test d'élévation de température

1. Objectif : Vérifier que le disjoncteur, dans des conditions de fonctionnement normales et testé selon les procédures spécifiées, ne présente pas une élévation de température dépassant les limites définies dans le tableau 7 de la norme applicable.
2. Exigence : Le disjoncteur doit rester intact et pleinement fonctionnel après le test, sans compromettre la sécurité de fonctionnement.
3. Canaux de mesure de la température : 8 canaux
4. Résolution de la température : 0,1 °C
5. Plage de mesure de la température : 0 ~ 200 °C
6. Type de thermocouple : Type T
7. Affichage de la température : Affichage de la courbe en temps réel
8. Enregistrement des données : Fonction d'enregistrement des données de température intégrée

Câblage pour le test d'élévation de température :

1. Spécifications 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² — Longueur : 1 mètre chacun, Quantité : 5 pièces par spécification
2. Spécifications 16 mm², 25 mm², 50 mm² — Longueur : 2 mètres chacun, Quantité : 5 pièces par spécification

Accessoires :

1. Adhésif spécial pour la fixation des thermocouples — 1 bouteille
2. Solvant pour l'élimination de l'adhésif — 1 bouteille

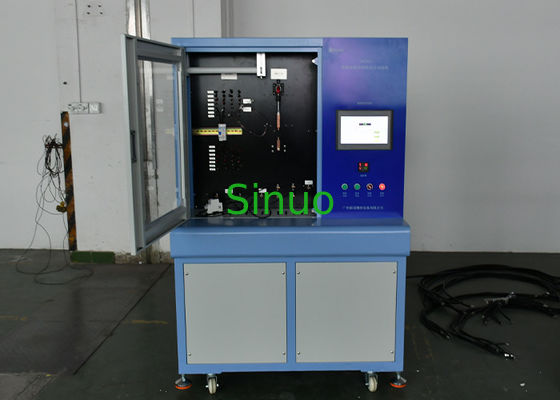

Affichage d'échantillon :
