IEC 61009-1 Testeur de durée de vie mécanique et électrique de disjoncteur

Testeur de durée de vie mécanique et électrique de disjoncteur IEC 61009-1

Normes et clauses:

L'équipement d'essai est conforme aux prescriptions normalisées de la CEI 61009-1:2012, CEI 60898-1:2015 point 9.11, etc.

Il peut effectuer des essais mécaniques et électriques sur la durée de vie du disjoncteur,et l'appareil de support de charge peut réaliser le test de charge sur le disjoncteur sous la tension nominale et les conditions de courant nominaleLe système de contrôle indépendant à écran tactile PLC+ est utilisé pour compléter le contrôle automatique des produits d'essai.La technologie de commande automatique est utilisée dans le processus d'essai, qui peut compléter les statistiques et le résumé des temps d'essai, contrôler l'heure de fermeture et d'ouverture, et juger intelligemment si les contacts sont bons ou mauvais.Utilisez l'écran tactile et contrôleur logique programmable PLC comme l'unité de commande principale, et utiliser le cylindre comme force motrice pour ouvrir et fermer le disjoncteur.la machine fournit une alimentation en courant continu et en courant alternatif pour l'alimentation du disjoncteur, et l'effet de contrôle de l'ouverture et de la fermeture du disjoncteur est obtenu par contrôle de l'alimentation.

Caractéristiques:

1La boîte d'équipement adopte le châssis intégré en acier de haute qualité, une plaque d'étanchéité revêtue de pulvérisation, et la surface est pulvérisée avec anti-statique, anti-rouille et anti-corrosion.

2Le panneau et les boutons de fonctionnement sont placés sur le côté droit de l'équipement, ce qui est pratique à utiliser et beau en apparence.

3L'équipement est équipé d'une boîte de protection et l'essai est effectué dans la boîte de protection.

4L'équipement est compatible avec la production de produits 3P-4P de casse-circuits moulés et de produits avec les spécifications actuelles de 63A125.

5. Le courant du cadre n'est pas utilisé pour les essais en même temps. L'équipement est équipé d'un ensemble de dispositifs de fermeture et d'ouverture automatiques. Le courant de l'équipement dépend de la forme du produit.Par exemple:, le courant est conducteur lorsque le produit est fermé, et le courant est non conducteur après l'ouverture du produit, et le cycle est répété en séquence, et le courant de charge est réglable,et le courant est superposé de 1-125A, et le nombre d'heures de fermeture et d'ouverture peut être réglé manuellement.Un seul produit peut être testé à la fois., et l'alimentation d'essai est un ensemble.

Paramètres techniques:

Modèle	Produits à base de plantes
Méthode de commande électrique	Contrôle intégré intelligent PLC, fonctionnement de l'interface tactile homme-machine
Objets d'essai	1Test de la durée de vie du disjoncteur d'ouverture et de fermeture non automatique 2- Test de durée de vie de l'interrupteur d'ouverture et de fermeture automatique
Produit d'essai	3~125A, compatibles avec les essais de durée de vie mécanique et électrique des disjoncteurs miniatures un-poles ~ quatre-poles respectivement, non testés en même temps
Mode de voyage	Le propre cylindre électromagnétique ou externe du disjoncteur pousse le déclenchement et la fermeture
Mode de conduite	Tracteur à cylindre
Station d'essais	3 stations
Apporte de tension à la bobine du disjoncteur	AC0 à 300 V
Méthode de réglage de la tension	Réglage automatique
Résolution	0. 1V
Précision	2 ± %
L'alimentation en tension de la bobine du disjoncteur	DC0 à 60 V
Méthode de réglage de la tension	Réglage automatique
Résolution	0. 1V
Précision	2 ± %
Réglage de l'heure de fermeture	1 à 999,9 s
Réglage des heures d'ouverture	1 à 999,9 s
Réglage des heures d'ouverture et de fermeture	1 à 999999
Fonction de protection	Surtension, sur courant, court-circuit
Dispositif d'alarme sonore et lumineuse	Rappelez à l'opérateur en temps opportun pendant l'essai ou lorsque des produits d'essai non qualifiés apparaissent
Dimension	Pour les véhicules à moteur électrique
Le poids	Environ 200 kg.

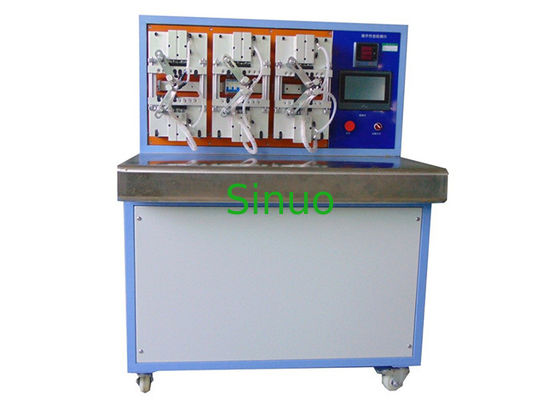

Affichage des détails:
