IEC 61009-1 Alimentation électrique pour système d'essai de disjoncteurs

Système d'essai IEC 61009-1 pour l'alimentation en charge électrique des disjoncteurs

Normes et clauses:

L'équipement d'essai est conforme aux prescriptions normalisées de la CEI 61009-1:2012, CEI 60898-1:2015 point 9.11, etc.

Il est utilisé pour fournir une tension de charge réglable, un courant et un facteur de puissance pour les essais de systèmes de contact mécanique-électrique.Il convient à l'essai de la capacité de commutation et de la durée de vie normale des commutateurs pour ménages et installations électriques fixes similaires.. également adaptés aux essais de résistance à la rupture et de durée de vie normale des prises électriques et des prises électriques pour usage domestique ou similaire, ainsi qu'aux essais de contrainte électrique des lampes et autres essais similaires.

Principe d'essai: le boîtier de charge produit une source d'alimentation triphasée et une entrée de charge triphasée, et la charge peut être divisée en résistive,charges inductives ou capacitives (type de lampe fluorescente) et trois en une optionnelles. courant de ligne de charge: 8-130A réglable manuellement, tension de ligne de sortie AC: 10-400V réglable manuellement. facteur de puissance de sortie 0,3 ~ 0,999 réglable électriquement.L'appareil présente les avantages d'une belle apparence., une disposition raisonnable et un fonctionnement simple.

Caractéristiques:

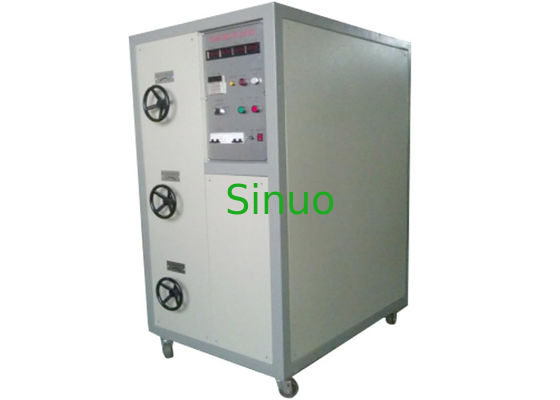

La cabine de chargement adopte un cadre de structure en acier intégré et un panneau d'étanchéité blanc Toyota.courant d'alimentation du produit, tension et puissance, instrument d'affichage du facteur de puissance, interrupteur de puissance de charge, divers indicateurs d'état, boutons de démarrage et d'arrêt, commutateur de conversion de capacité, commutateur de conversion de type de charge et alarmes, etc.La partie inférieure correspond au bouton de réglage de la tension de sortie, bouton de réglage du courant et bouton de réglage de l'inductivité de chaque canal. Chaque armoire de charge a une fonction trois en un de charges résistives, inductives et capacitives (type de lampe fluorescente),qui peut être commuté par un interrupteurL'intérieur de l'armoire de chargement adopte un fort refroidissement par convection éolienne.qui peut être connecté à la prise d'interrupteur et au testeur de durée de vie de la prise par câbles, et le courant de sortie, la tension et la puissance pendant le processus d'essai.

Paramètres techniques:

Modèle	Résistance à la corrosion
Station d'essais	Unique
Méthode de commande électrique	Commande par bouton, affichage de l'instrument
Charge intégrée	Combinaison de résistances triphasées, de réacteurs et de condensateurs
Voltage de sortie	10 ~ 400 V, précision ± 0,5%, affichage numérique
Courant de sortie	10 ̊130A, précision ± 0,5%, affichage numérique
Facteur de puissance	0.3 ¢0.98, précision ± 0,5%, affichage numérique
Puissance de sortie	0 ~ 120 kW, précision ± 0,5%, affichage numérique
Mode de charge	Résistant, inducteur et capacitif trois en un, commutable
Charge de capacité	70uf, 140uf, 7.3uf optionnellement
Puissance de charge	Chaque sortie de charge et la sortie de charge alternative sont facultatives
Nombre d'essais	0~999999 fois, peut être réglé
Capacité de puissance de charge	1*125 kVA
Méthode de refroidissement	Refroidissement par vent fort
Alarme de dépassement	La limite supérieure du courant de sortie est de 130 A et la sortie est automatiquement coupée lorsqu'elle dépasse 135 A.
Dimension	Pour les véhicules à moteur électrique
Le poids	Environ 1400 kg.
Énergie électrique	AC380/50Hz à trois phases et à quatre fils, 130 KVA/station





Affichage des détails:
