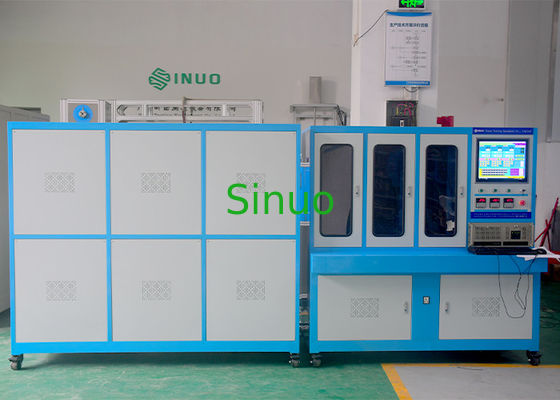

Name: IEC 60898-1 Caractéristiques de déclenchement du disjoncteur Machine d'essai de la hausse de température
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6616
Availability: InStock

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	contreplaqué
Période De Livraison:	20 jours
Méthode De Paiement:	L/C, T/T, Western Union, MoneyGram
Capacité D'approvisionnement:	ensemble 20 par mois

Détails Informations

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SN6616

Norme appliquée:

Pour les appareils électroniques

Clause appliquée:

9.8, 9.9 et 9.10

Station d'essai:

Personnalisable

Spécification de l'échantillon:

2.5 à 125A

C.A. de sortie actuel:

1~320A

Tension CA de sortie:

1-5V

Mettre en évidence:

Équipement de test du CEI 61000-4-12 EMC

Équipement de test de 4KV EMC

Générateur de sonnerie d'essai de signal de vague

Description du produit

Machine d'essai de caractéristiques de déclenchement de disjoncteur IEC 60898-1 et d'élévation de température

Aperçu du produit :

L'équipement d'essai est conçu et fabriqué conformément aux exigences standard de

IEC60898-1 clause 9.8, 9.9 et 9.10, IEC 60947-1 clause 7.2.1 et etc.

Il est conçu pour vérifier que le disjoncteur est conforme aux exigences, qui s'appliquent à 1,13 fois, 1,45 fois et 2,55 fois le courant nominal pour tester s'il se déclenche dans le délai spécifié. L'équipement d'essai peut également tester les caractéristiques de déclenchement instantané du disjoncteur, c'est-à-dire appliquer de 3 à 20 fois le courant nominal pour le test afin de savoir s'il saute dans le temps. Répond également aux exigences de l'essai de 28 jours et de l'essai d'élévation de température.

Il convient aux essais en ligne des disjoncteurs moulés et des disjoncteurs miniatures avant de quitter l'usine. C'est un équipement nécessaire pour les essais de performance électrique des fabricants de disjoncteurs.

Paramètres techniques :

Spécifications du projet	Contenu du paramètre
Norme appliquée	IEC 60898-1
Clause	9.8, 9.9, 9.10
Méthode de contrôle	Fonctionnement sur ordinateur à écran tactile de 18,5 pouces
Langue du programme	Anglais
Éléments de test	1. Essai de retard du disjoncteur miniature 1,13+1,45In ; 2,55In 2. Essai instantané du disjoncteur miniature 3-20In 3. Essai d'élévation de température du disjoncteur miniature 4. Essai de 28 jours du disjoncteur miniature
Poste d'essai	1 poste
Puissance d'entrée	AC380V 50Hz 40kVA
Paramètres de déclenchement retardé
Courant AC de sortie	1~320A
Tension AC de sortie	1-5V
Canal de courant de sortie	1 canal, les contacts du disjoncteur multi-P sont connectés en série pour tester plusieurs interrupteurs en même temps (max. 3 pièces)
Tester les produits de disjoncteurs miniatures	2,5~125A
Forme d'onde de sortie du courant	Onde sinusoïdale (la distorsion de la forme d'onde du courant de l'équipement de correction ne dépasse pas 5 %, l'erreur du système ne dépasse pas 3 %)
Méthode de contrôle du courant	Réglage automatique, le courant est réglé sur l'écran tactile
Précision du courant	Niveau 0,5
Précision de la tension	Niveau 0,5
Rapport de transformation	400/5A
Temps d'essai	1~999999s
Courant	Après l'application de 1,13 fois le courant, il augmente rapidement et automatiquement à 1,45 fois le courant en 5 secondes
Fixation	Adopter la méthode des bornes, retardé : une station, instantané : une station.
Essai de déclenchement instantané
Fixation	Adopter la méthode des bornes, retardé : trois stations, instantané : une station.
Courant de sortie	AC3A～2500A
Courants de déclenchement instantanés	3-20 In
Tension de sortie	1-5V
Canaux de courant de sortie	1 canal
Précision du courant	Niveau 0,5
Résolution	1A
Temps d'essai instantané	≤0,2s
Réglage de la limite supérieure du temps d'action	1~200ms
Réglage de la limite inférieure du temps d'action	1~200ms
Poste d'essai	1 poste
Temps de synchronisation	1~9999ms
Fonction de protection :	Protection contre les courts-circuits, protection contre les surcharges, protection contre les fuites
Essai d'élévation de température	Dans des conditions de fonctionnement normales, lorsque le disjoncteur est testé selon les conditions spécifiées. Le disjoncteur ne doit pas être endommagé pour affecter son fonctionnement ou sa sécurité d'utilisation.
Canal de mesure de la température	16 canaux, résolution de la température : 0,1 degré, (1 canal mesure la température ambiante à l'intérieur de la chambre)
Thermocouple	Type T ou type K
Courbe de température	Affichage sur ordinateur avec tableau d'enregistrement des données de température
Plage de mesure de la température	0~200 degrés
Essai de 28 jours
Programme d'essai	L'échantillon est alimenté avec AC 30V et le courant nominal, le temps de mise sous tension est de 21 heures, le temps de mise hors tension est de 3 heures et le cycle est de 28 fois. La température des bornes est mesurée pendant le dernier cycle de mise sous tension et comparée à la température mesurée initiale, la valeur d'élévation de température est comparée aux exigences standard. Après la mesure de l'élévation de température, le courant augmente jusqu'à la valeur du courant de déclenchement en 5 secondes, et le disjoncteur doit se déclencher dans le délai donné/prédéfini.
Tension de sortie	Plus de AC 30V
Courant AC de sortie	AC 3-125A
Temps de mise sous tension	Temps de mise sous tension 0-99h, peut être préréglé
Temps de mise hors tension	0-99h peut être préréglé
Nombre de cycles	0-9999 fois peut être préréglé
Temps de déclenchement	enregistrable
Courant de déclenchement	3~200A
Évaluation des résultats	1. Si le disjoncteur s'est déclenché pendant le test ou non. S'il s'est déclenché, il a échoué ; s'il ne s'est pas déclenché, il a réussi. 2. Comparaison de l'élévation de température, si elle dépasse la valeur standard de 15K, elle est défectueuse ; si elle ne dépasse pas la valeur standard, elle est acceptable. 3. Après que le courant ait augmenté jusqu'au courant de déclenchement, s'il se déclenche dans le délai donné/prédéfini, il est acceptable ; s'il dépasse le délai donné/prédéfini ou ne se déclenche pas, il est défectueux.
Configuration
Câble de connexion	Fils pour l'essai d'élévation de température : 1, 1,5, 2, 2,5, 4, 6 et 10, chaque spécification a une longueur de 1 mètre, et correspond à 5 pièces pour chaque spécification ; 16, 25, 35 et 50, chaque spécification a une longueur de 2 mètres, et correspond à 5 pièces pour chaque spécification
Thermocouple	Type K, 16 pièces, 2 m de longueur chacune
Contrôle de la température dans les chambres	1 pièce, pour chauffer la chambre à (RT+5~50 °C) chauffer la chambre à (RT+5~50 °C) 1 élément chauffant dans chaque chambre. Système de contrôle pour le réglage et le maintien de la température pour chaque chambre. 1 régulateurs sont installés sur le panneau de commande.
Matériel	Affichage sur ordinateur supérieur à 18,5 pouces, avec WIFI
Trou de filetage	Chaque poste de travail est équipé de trous de filetage pour une connexion facile avec les instruments à l'extérieur de la boîte
Logiciel	Segments de programme modifiables, capables de former des courbes, de générer des rapports et d'être imprimables

Caractéristiques de l'équipement :

La chambre de l'équipement est soudée avec de l'acier de haute qualité, la plaque est revêtue et scellée, et la surface est revêtue antistatique, antirouille et anticorrosion. La partie supérieure de l'équipement est équipée d'un panneau, d'un interrupteur d'alimentation et d'une variété d'extrémités de fils (pour l'essai de déclenchement retardé). L'équipement est raisonnablement conçu et utilisé avec les avantages de la commodité, d'une utilisation simple, de performances fiables et d'une belle apparence.

Selon le déclenchement retardé de la clause 9.10.2.1 ou 9.10.2.2 de la norme IEC60898-1, les chambres de SN2501C peuvent être testées indépendamment en même temps. Selon l'essai instantané de la clause 9.10.3.2-9.10.3.4 de la norme IEC60898-1, il ne peut être testé qu'à des moments différents.

Type d'essai	Combinaison 1	Combinaison 2	Combinaison 3	Combinaison 3
Essai de déclenchement retardé	√
Essai de déclenchement instantané		√
Élévation de température			√	√
Procédure d'essai de 28 jours				√

La chambre est équipée d'un dispositif de chauffage, avec une plage de contrôle de la température de RT+5~50 °C, de sorte que les échantillons de modèles dans la chambre peuvent être utilisés à des températures ambiantes normales, et comprend une fonction de surveillance de la température ambiante à trois voies.

Le logiciel doit permettre l'exécution de tout programme d'essai à tout moment sans avoir à attendre la fin de la procédure standard, en conservant les résultats obtenus au moment de l'arrêt.

Principe d'essai:

Cet équipement d'essai adopte le principe de la basse tension et de la sortie à courant élevé, utilise le courant élevé dans la machine pour isoler le courant de sortie du transformateur, règle la taille du courant via l'écran tactile, et la source de courant constant ajuste la taille du courant de sortie du transformateur, qui a la fonction de stabiliser automatiquement le courant. Il a une option de réglage du temps d'essai à l'aide de l'écran tactile et de comparaison du temps de déclenchement de l'essai pour évaluer la qualité du disjoncteur.

IEC 60898-1 Caractéristiques de déclenchement du disjoncteur Machine d'essai de la hausse de température 0
