IEC 61009-1 Machine d'essai de choc mécanique pour disjoncteurs
| Applied Standard: | CEI 61009-1;CEI 60898-1 | Coil Spring: | Coefficient élastique 25N/mm |
| Drive Mode: | Campe à entraînement moteur | Turntable Angle: | Peut être une rotation de 4-90° Fixe |
| Drop Height: | 40 mm | Load Output: | 0-999999s |
| High Light: | Plaque tournante de chambre sourde,Plaque tournante d'équipement de test d'EMC,plaque tournante d'appareil de contrôle de 2m EMC |
||

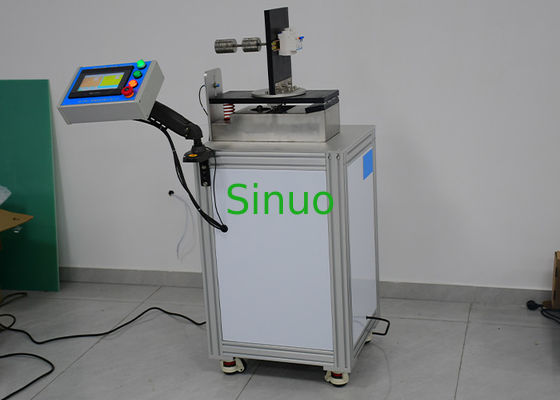

Machine d'essai de chocs mécaniques pour disjoncteurs IEC 61009-1
Aperçu du produit :
L'équipement d'essai est conforme aux exigences standard de la CEI 61009-1:2012, CEI 60898-1:2015, etc.
Il est utilisé pour les essais de produits de disjoncteurs afin de vérifier la résistance aux chocs des parties exposées des disjoncteurs qui peuvent être soumises à des chocs mécaniques lors d'une utilisation normale.
Principe d'essai : Soulever la plaque de montage avec le disjoncteur par l'intermédiaire de la came de commande du moteur, et la laisser tomber instantanément librement sur la plaque d'arrêt métallique équipée d'un ressort hélicoïdal avec un coefficient d'élasticité de 25 N/mm. Effectuer un mouvement de va-et-vient 50 fois de cette manière, et l'échantillon commute les trois autres directions à 90 degrés par l'intermédiaire de la table tournante et répète l'essai 50 fois.
Caractéristiques : 1. Contrôle par automate programmable (PLC), fonctionnement sur écran tactile, entraînement par servomoteur, contrôle précis.
2. La hauteur de chute est déterminée par la distance excentrique de la came, sans déviation.
3. Adopter un ressort hélicoïdal à coefficient d'élasticité personnalisé Yiheda.
4. La table tournante peut être tournée de 4 à 90°, ce qui simule réellement l'essai de résistance aux chocs du disjoncteur dans toutes les directions.
Paramètres techniques :
| Modèle | SN2506 |
| Poste d'essai | Simple |
| Méthode de contrôle électrique | Contrôle intégré intelligent par automate programmable (PLC), fonctionnement par interface tactile homme-machine |
| Mode d'entraînement | Mécanisme de came d'entraînement du moteur |
| Ressort hélicoïdal | Coefficient d'élasticité 25 N/mm |
| Base A, Plateforme B, Planche C | Bois dur, peint en noir |
| Hauteur de chute | 40 mm |
| Table tournante | Peut être rotation fixe de 4 à 90° |
| Poids | 100g*10 pièces, 150g*5 pièces, 200g*5 pièces |
| Nombre d'essais | 0-999999 fois, préréglage sur écran tactile |
| Sortie de charge | 0-999999s, préréglage sur écran tactile |
| Dimension | 900mm×600mm×1350mm |
| Poids | Environ 110 KG |
| Alimentation | AC380V±10% 50Hz, 1kVA |
