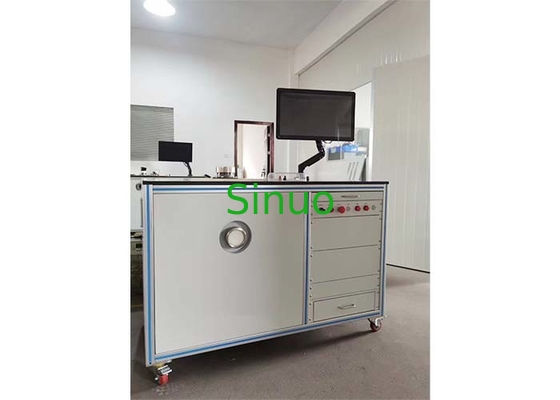

IEC 60312 Système d'essai de la performance de l'air des aspirateurs PC Fonctionnement automatique

1. Le compteur de paramètres AC

2. Paramètre à courant continu

3Émetteur à vide: -50,0 à 0,0 kPa, signal de sortie de 4 à 20 mA, précision de 0,5%.

4Conformément aux exigences de la norme européenne B, la méthode d'essai de type de la norme européenne B est un type de plaque d'orifice, et la taille de l'ouverture de la plaque d'orifice est contrôlée en millimètres (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, un total de 10 points sont collectés).

5. Boîte de compensation: la taille et le matériau de la norme européenne de type B sont conçus et fabriqués conformément à la norme IEC60312 (type B), norme européenne de type B Taille: 500mmX500mmX500mm.

6. alimentation en courant alternatif: alimentation à fréquence variable monophasique (préparée par le client).

7- alimentation en courant continu: alimentation en courant continu stabilisée (préparée par le client).

8- Plage d'essai du débit: (0,5 à 5) m3/min, précision: 0,5%.

9. Ajoutez une fonction de test à point fixe et faites des jugements de réussite/échec en fonction des normes données. Si le test échoue, il y aura des alarmes sonores et visuelles. Les points fixes sont: entièrement ouverts, Ф13, Ф6.5, et complètement fermé.

Conditions de travail:

a. Conditions de température pour assurer la précision des mesures: 20°C±5°C.

b. Plage de température de fonctionnement: 0 à 40 °C, humidité relative de l'air: 30% à 90%.

c. Il n'y a pas de gaz corrosif ou explosif à l'intérieur.

d. alimentation électrique: consommation d'énergie AC220V/50H ≤ 200 W.

e. Fuseau: 0,5 A.

L'alimentation électrique d'essai: peut répondre aux exigences du produit.

Indicateurs de sécurité des instruments:

a. Résistance d'isolation: la coque et le terminal d'entrée de puissance sont supérieurs à 5 MQ entre eux.

b. tension de résistance: la tension de résistance entre le terminal d'entrée d'alimentation et le boîtier est de 1800 V pendant 2 secondes et le courant nominal est de 10 mA.

c. mise à la terre: électrode de mise à la terre d'alimentation, la résistance entre les boîtiers est inférieure à 0,2Ω.

Composition du système:

a. un boîtier de commande électrique (compteur de paramètres CA/CC HL120E (50A), un ordinateur, un émetteur à vide, une carte d'acquisition de données, un interrupteur de commande, un interrupteur d'air, un circuit de commande, etc.)

b. Norme européenne B: le banc d'essai est équipé d'une boîte de compensation de pression de la norme européenne B, d'une interface de ventilateur, d'une interface d'aspirateur, d'une ligne de signal de connexion et d'une plaque d'orifice d'essai.système de commande de plaque d'orifice, capteur de vide, contacteur, circuit de commande, plaque de protection de plaque d'orifice, etc.).

La fonction principale:

a. Le système ajuste automatiquement la plaque d'orifice d'entrée d'air de grande à petite, teste la tension d'entrée, le courant, la puissance d'entrée, le facteur de puissance, la fréquence,puissance de sortie et degré de vide de l'aspirateur, et calcule la valeur du volume d'air en fonction du degré de vide à l'aide d'une formule standard.

b. Sous contrôle informatique, toutes les courbes caractéristiques sont réalisées en même temps.

1) P1=f(Q) courbe caractéristique

2) La courbe caractéristique Ps=f(Q

3) Hm=f(Q) courbe caractéristique

4)n=f(Q) courbe caractéristique

5)U=f(Q) courbe caractéristique

6)I=f(Q) courbe caractéristique

c. L'essai peut marquer le degré d'essai de vide maximal Hmmax, la mesure du volume d'air maximal Qmax, la mesure de la puissance d'aspiration maximale Psmax, la mesure de l'efficacité maximale ηmax et les données de chaque essai..

Les données d'essai peuvent être stockées et les rapports d'essai et les courbes peuvent être produits selon les exigences de l'utilisateur.
