IEC 62552 Système d'essai d'efficacité énergétique des réfrigérateurs à deux stations

ISO 15502 Chambre d'essai de l'efficacité énergétique des réfrigérateurs et congélateurs fournit un environnement stable et fiable pour les essais et le développement de types de réfrigérateurs.Le système peut accueillir simultanément 2 réfrigérateurs pour des essais complets dans différentes conditions de fonctionnement standard et scénarios d'utilisation simulés.

Normes de conformité:IEC 62552:2015

Capacités de test:

• Test de la vitesse de réfrigération
• Analyse de la température de stockage
• Mesure du coefficient de fonctionnement
• Surveillance de la consommation d'énergie
• Évaluation de la capacité de congélation
• Épreuves de récupération de charge
• Évaluation de la capacité de fabrication de glace
• Épreuves de condensation

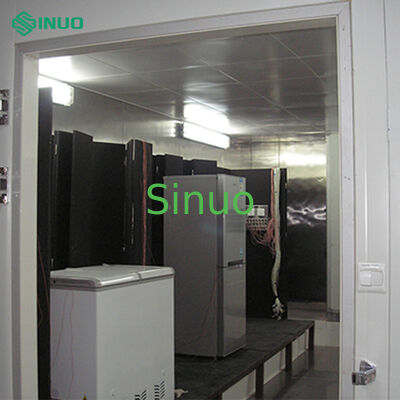

Structure du laboratoire:

• Panneaux isolants en mousse de polyuréthane de 100 mm d'épaisseur de qualité B1
• Système d'alimentation en air de pointe et système d'air de retour à double face
• 0Surfaces intérieures/extérieures de tôles d'acier de 0,6 mm d'épaisseur
• Plafond en panneaux perforés en aluminium
• Dimensions extérieures: 4000 mm W * 4000 mm D * 3200 mm H
• Porte à feuille unique avec cadre chauffé électriquement et fenêtre d'observation
• 2 bancs d'essai en bois (2300 mm de large * 1200 mm de large * 2300 mm de hauteur)

Paramètres de performance:

• Plage de température: de 0°C à +50°C ±0,3°C
• Plage d'humidité: de 35% à 93% d'humidité moyenne ± 3,0% d'humidité moyenne (contrôlée entre 10°C et 45°C)
• Vitesse du vent: inférieure à 0,25 m/s
• Taux de chauffage/refroidissement: -10°C à 50°C en moins de 90 minutes
• Gradient de température vertical: inférieur à 0,88°C/m

Contrôle de température et d'humidité:

• Régulateur de température: SR93
• Plage de commande: de 0 à 50 °C
• Réglage de la température
• Plage de régulation de l'humidité: 35% à 95% RH
• Régulation de l'humidité avec précision: ± 3% RH

Mesure de la température:

• Les thermocouples: 2 * 0,254 mm (Ø), Oméga, 20 points par station
• Précision de mesure: ±0,3°C (-5°C à 80°C)
• Terminals isothermes: prises dédiées American Omega SMP-MF
• Acquisition de paramètres de température: Yokogawa GM10, 40 canaux

Système informatique:

• Processeur Intel i7
• 8 Go de RAM
• Disque dur de 1 To
• Moniteur LCD de 27 pouces
• Logiciel de test basé sur Windows avec interface en anglais

Unité de climatisation:

• Unité de condensation par compression refroidie à l'eau avec commande sans pas
• Compresseurs Copeland/Danfoss de 3 ch+3 ch
• Échangeurs de chaleur et bobines en cuivre
• Chauffe-eau électrique en acier inoxydable avec contrôle relais à l'état solide
• Humidificateur à ultrasons avec alimentation automatique en eau
• Système de ventilation centrifuge
• Armoire de climatisation entièrement en acier inoxydable (1.0 mm)

Système de contrôle:

• Régulateur de température et d'humidité: SR93
• Contrôleur logique programmable: Mitsubishi PLC
• Écran tactile: Mitsubishi 10 pouces
• Relais à l'état solide: Ximaden ou des marques réputées équivalentes
• Disjoncteurs et contactors: marque Schneider
• Fonctions complètes d'alarme et de protection

Construction et matériaux:

• Armoire de traitement de l'air en acier inoxydable (épaisseur ≥ 1,0 mm)
• Boîtes de bornes isothermes en acier inoxydable d'une épaisseur de 1,2 mm
• Armoire de commande avec plaques d'acier d'une épaisseur de 1,2 mm
• Tous les instruments et composants sont neufs, de haute qualité avec garantie valable
• Gestion professionnelle des câbles avec étiquetage spécial

Caractéristiques de sécurité:

• Système d'alarme des gaz combustibles (de 0 à 1000 ppm ou de 0 à 100% de la plage LEL)
• Dispositifs de protection contre la température, la pression, le niveau de l'eau, la tension et le courant anormaux
• Conception de la sécurité électrique conforme aux normes nationales
• Une mise à la terre fiable avec un fil de cuivre de 2,5 mm2
• Capacité de fonctionnement continu de 72 heures sans dégel

Le logiciel d'essai de laboratoire fournit une fonctionnalité complète pour l'évaluation des performances du réfrigérateur:

• Le dernier logiciel d'essai conforme à la norme IEC 62552
• Vitesse de collecte des données réglable (3 à 30 secondes)
• Des fonctions d'essai complètes comprenant:
  • Analyse de la consommation d'énergie
  • Surveillance de la température de stockage
  • Évaluation de la capacité de congélation
  • Mesure du taux de refroidissement
  • Essai de récupération de température
  • Évaluation de la capacité de production de glace
  • Analyse des fluctuations de tension
• Excellente stabilité et fiabilité
