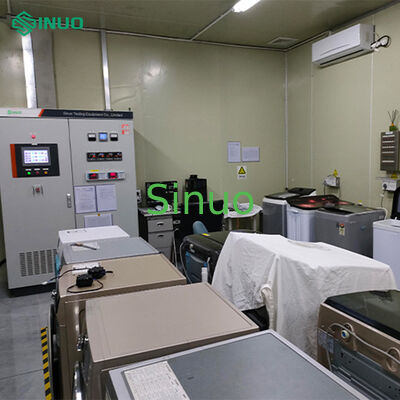

Système de test de consommation de machine à laver à 4 stations

Ce laboratoire utilise des panneaux de chambre isolés et une unité de retraitement de l'air associée pour fournir un environnement de température et d'humidité stable pour les tests de performances des machines à laver. Utilisant un système d'eau à température constante et des systèmes de mesure et de contrôle associés, les unités testées peuvent fonctionner en continu à une température de 23 ± 2 °C et un contrôle d'humidité de 65 % ± 5 %. Cette installation offre les conditions nécessaires pour tester la consommation d'énergie des machines à laver et d'autres tests de performances.

Ce projet, laboratoire de performance des machines à laver, comprend principalement trois stations d'essais pour machines à laver et une station d'essais pour une machine de référence. L'objectif est de créer un laboratoire de pointe capable de tester les machines à laver, d'améliorer les taux de qualification des produits et la compétitivité du marché.

Le laboratoire couvre une superficie d'environ 51㎡. Il est composé d'une salle d'essais et d'un local technique, capables de réaliser des tests de performances des machines à laver. Ce laboratoire peut effectuer des tests sur trois stations simultanément. La construction du laboratoire comprend principalement les parties suivantes :

• Salle de la chambre d'essai
• Unités de réfrigération et de refroidissement
• Système de contrôle environnemental
• Système d'alimentation en eau et système de tuyauterie à température et pression constantes
• Système de contrôle
• Système de contrôle de la dureté de l'eau
• Système de mesure (les stations de test peuvent mesurer la température de l'eau d'entrée, la pression, la dureté de l'eau et les paramètres électriques)
• Ingénierie des systèmes d’alimentation électrique et de la distribution d’énergie secondaire
• Conception, installation et mise en service

• Consommation d'énergie
• Consommation d'eau
• Rapport de lavage
• Taux d'usure au lavage
• Performance de déshydratation
• Performances de rinçage

• Salle d'essai : couche d'isolation en polyuréthane de 100 mm d'épaisseur, panneaux en acier colorés double face de 0,6 mm d'épaisseur
• Panneaux en polyuréthane ignifuges avec une densité de mousse d'au moins 38 kg/m³ et un indice ignifuge de B1
• Dimensions de la salle d'essai : L6 000 mm x L 3 000 mm x H3 200 mm ; des dimensions spécifiques peuvent être ajustées en fonction des conditions réelles
• Stations d'essais : 4 stations, postes de travail en acier inoxydable
• Porte de la salle d'essai : L1200mm x H2200mm, sans seuil, avec fenêtre d'observation
• Éclairage : Quatre lampes fluorescentes double tube, antibuée et étanches (avec capots de protection) sont installées
• Une prise de courant de secours CA monophasée est installée au mur (à la porte)
• La salle de test dispose d'un panneau indiquant l'opération de test
• Plafond : des panneaux en aluminium perforés de 600 x 600 mm sont utilisés pour assurer une distribution uniforme de l'air.
• Le sol de la salle d'essai est en béton, imperméable, pavé de dalles antidérapantes et doté de rainures de drainage.

• Unité de traitement d'air : boîtier en acier inoxydable (1 unité)
• Alimentation en air : Souffleurs centrifuges (2 unités)
• Refroidisseur à eau : 1 unité
• Appareil de chauffage : radiateur électrique en acier inoxydable, régulateur de puissance triphasé, facile à démonter et à entretenir.
• Contrôle de l'humidification : tube d'humidification électrique en acier inoxydable, régulateur de puissance triphasé, réservoir d'eau entièrement en acier inoxydable avec couvercle amovible et lavable pour un retrait facile du tartre (1 unité)
• Dispositifs de protection : 1 jeu pour la pression de l'air, la surchauffe, l'arrêt de l'eau, les hautes et basses pressions et les surintensités

• Deux ensembles d'alimentations triphasées régulées à fréquence variable : 15 kVA, tension réglable 0-400 V, résolution 0,1 V, fréquence 50/60 Hz.
• Alimentation pour machines à laver et machines de référence
• Toutes les tensions d'alimentation sont programmables

Chaque poste de travail dispose d'un système d'alimentation en eau à trois voies. Deux d’entre eux sont des systèmes d’approvisionnement en eau à température constante et à pression constante, notamment des réservoirs d’eau froide et des réservoirs d’eau chaude. La température et la pression de l'eau sont réglables et la dureté de l'eau est contrôlable manuellement. L’une consiste à exploiter l’approvisionnement en eau potable ; toutes les pompes à eau sont des pompes du sud en acier inoxydable.
