IEC 60456 Système d'essai de l'efficacité énergétique de la machine à laver, du lave-vaisselle et du chauffe-eau

Système d'essai d'efficacité énergétique pour lave-linge, lave-vaisselle et chauffe-eau IEC 60456

Introduction au laboratoire :

Ce laboratoire se compose d'un laboratoire de performance, d'un laboratoire fonctionnel et d'une salle d'équipement. Le laboratoire de performance fournit un environnement stable en température et en humidité pour le test de performance des lave-linge, des lave-vaisselle et des chauffe-eau grâce à un entrepôt isolé et à une unité de retraitement de l'air attenante. Le système d'eau à température constante et les systèmes de mesure et de contrôle associés sont utilisés pour faire fonctionner les lave-linge, les lave-vaisselle et les chauffe-eau dans l'environnement de température et d'humidité spécifié. La consommation d'énergie et autres performances des lave-linge, des lave-vaisselle et des chauffe-eau selon les normes pertinentes sont testées. Et les exigences de test pour l'inspection et la certification des lave-linge, lave-vaisselle et chauffe-eau connexes sont satisfaites.

Normes :

CEI 60456 ; EN 60456 Lave-linge à usage domestique - Méthodes de mesure des performances

GB/T 20290 2016 Valeur limite et grade d'efficacité énergétique et d'efficacité de l'eau des lave-vaisselle ;

EN 50242 Méthode de mesure des performances des lave-vaisselle électriques domestiques ;

CEI 60436/2015 Méthode d'essai standard pour les performances des lave-vaisselle électriques domestiques ;

QB/T1520-2013 Lave-vaisselle électriques à usage domestique et similaire ;

BS EN50440:2015+A1:2020 Efficacité des chauffe-eau électriques domestiques à accumulation et méthodes d'essai

Composition du laboratoire :

• Laboratoire d'essai de performance
• Salle d'opération
• Salle de stockage
• Salle d'équipement
• Salle de contrôle

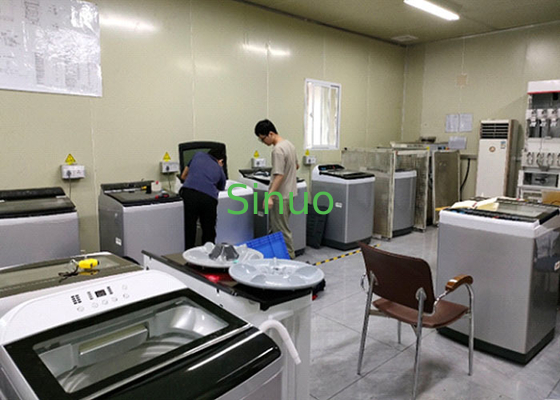

Laboratoire de performance :

• 4 postes d'essai ;
• Un ensemble de circuits d'eau froide et d'eau chaude, avec circuits, vannes et robinets de support ;
• Un lave-vaisselle de référence ; un lave-linge ;
• Chaque poste est équipé de capteurs de température, d'humidité, de température de l'eau, de pression de l'eau et de débit ;
• Un Yokogawa WT310 par poste ;
• Chaque poste est équipé de 10 thermocouples ;
• Chaque poste est équipé d'une prise de courant CA et d'une prise de courant à fréquence variable ;
• Fossé de drainage et grille ;
• Un ensemble de climatiseurs à température et humidité constantes ;
• Un ensemble de plafond et de conduits d'air ;
• Un ensemble de système d'éclairage intérieur

Salle d'opération :

• Une balance électronique de précision et une balance électronique ordinaire.
• Un titreur.
• Une repasseuse.
• Une machine à sécher le linge.
• Un photomètre de blancheur.
• Un four ; (ce qui suit est uniquement pour le lave-vaisselle)
• Un four à micro-ondes ;
• Un hachoir à viande ;
• Une table d'opération ;
• Un ensemble de flacons de réactifs chimiques (en raison des restrictions de transport international, les produits chimiques ne peuvent pas être transportés et doivent être achetés localement par l'utilisateur).

Entrepôt :

• Un réfrigérateur.
• 2 casiers.

Salle d'équipement :

• Une machine à eau pure de 1 m³/h ;
• Un réservoir d'eau à haute température et un système d'alimentation en eau à température et pression constantes ;
• Un réservoir d'eau à basse température et un système d'alimentation en eau à température et pression constantes ;
• Un ensemble de systèmes de réglage automatique de la dureté de l'eau ;
• Système d'alimentation correspondant ;
• Une alimentation à fréquence variable avec une sortie monophasée de 15 kW ;
• Deux ensembles de boîtes à outils connexes et trois chariots à outils (chariot ordinaire, chariot hydraulique manuel, chariot mobile).

Salle de contrôle :

• Une armoire de commande.
• Un ensemble d'ordinateur et de système de contrôle.
• Un ensemble de bureaux et de chaises d'ordinateur.

Type d'échantillon :

La taille externe de l'UUT ne dépasse pas (largeur*profondeur*hauteur) 1000 mmΧ1000 mmΧ1500 mm

Contenu du test (lave-vaisselle) :

• Consommation d'électricité
• Consommation d'eau
• Performance de lavage
• Performance de séchage

Contenu du test (lave-linge) :

• Consommation d'énergie
• Consommation d'eau
• Rapport de nettoyage
• Taux d'usure au lavage
• Performance de déshydratation
• Performance de rinçage

Contenu du test (chauffe-eau) :

• Capacité nominale (méthode de pesée)
• Consommation d'énergie inhérente sur 24 h
• Coefficient de consommation d'énergie inhérente sur 24 h
• Débit de sortie d'eau chaude

Paramètres techniques de la salle de laboratoire :

• Corps de la salle d'essai : panneau en acier de couleur blanc ivoire double face de 0,6 mm d'épaisseur et de 75 mm d'épaisseur, panneau en polyuréthane ignifuge ;
• Dimensions du corps de la salle d'essai : 4200*4500*3000 mm ;
• Porte de la salle d'essai : L(800+800)×H2200 mm ;
• Des plafonniers à LED sont installés dans la pièce ;
• Installez une alimentation stabilisée en tension à fréquence variable monophasée et une prise de courant sur le poste d'essai ;
• Le laboratoire de performance est équipé d'un climatiseur de précision à température et humidité constantes, contrôle de la température : 23±2 degrés, 20±2 degrés ; Contrôle de l'humidité : maintenir l'humidité intérieure à 30~70 % HR : (55±5) % HR, (60±5) % HR, 65±5 % HR.
• Le sol du laboratoire est en béton, étanche, recouvert de carreaux antidérapants, et une auge de drainage est ouverte au sol. La surface de l'auge est recouverte de grilles en acier inoxydable. La distance entre les grilles est de 20 mm. Il est fait de tubes carrés SUS304 (25 mm*25 mm*1,5 mm) (construits par l'utilisateur) ;

Système d'alimentation en eau à température et pression constantes :

• Selon les exigences des normes pertinentes : différentes spécifications et différentes catégories d'échantillons ont des exigences de température de l'eau différentes pendant les tests. Afin de répondre aux exigences et de faciliter l'utilisation, le système d'alimentation en eau fournit deux alimentations en eau : une eau à basse température et une eau à haute température. L'eau à basse température et l'eau à haute température sont chauffées par pompe à chaleur plus circulation interne assistée par énergie. Chacun est équipé d'un réservoir d'eau isolant interne en acier inoxydable de 1 m³. La température, la pression et la dureté de l'alimentation en eau sont réglables.
• Plage de température de l'eau : eau à basse température : 10-35 °C±1 °C ;
• Plage de pression de l'eau : 0,24±0,05 MPa ;
• Plage de dureté de l'eau : 0～5 mmol/l±0,2 mmol/l, réglable automatiquement ;
• Machine à eau pure : 1 m³/h ;
• L'alimentation en eau à 4 voies du poste d'essai de performance est équipée d'un débitmètre électromagnétique, de la température de l'alimentation en eau et de la mesure de la pression de l'alimentation en eau.

Système de contrôle et de mesure des paramètres

Le système de contrôle et de mesure des paramètres se compose principalement de « l'instrument d'affichage des paramètres et de l'armoire de contrôle de fonctionnement » et du « système de traitement des données informatiques ».

Armoire de commande

• Contrôlez diverses opérations de test et mesurez directement divers paramètres tels que la température et l'humidité de l'environnement du laboratoire, la consommation d'eau, la consommation d'électricité, la pression de l'eau et la température de l'eau de chaque lave-linge testé via le capteur et envoyez-les au compteur pour l'affichage. Tous les instruments de contrôle clés, les capteurs, les collecteurs de données, etc. adoptent des produits de marque de haute précision pour assurer la fiabilité des données et la précision des tests. Les paramètres sont les suivants :
• Mesure de la température et de l'humidité ambiantes : température -10～60 °C±1 °C, humidité 10～90 % ±3 %.
• Mesure de la consommation d'électricité du lave-linge :
• Numéro de modèle : Yokogawa WT310 Multifunction Meter (l'un d'eux avec fonction harmonique).
• Spécification : Tension, courant, énergie électrique.
• Précision de mesure : 0,25 % FS＋±0,25 lecture.
• Mesure de la pression de l'eau : 0～0,5 MPa±0,5 % FS.
• Mesure de la température de l'eau : Pt100, émetteur, résolution 0,1 °C.
• Mesure du débit d'eau : série Yokogawa AXG, 3 L/min～100 L/min±0,5 % FS.

Système de traitement des données (lave-vaisselle) :

• Le logiciel est basé sur le système d'exploitation Windows. Il est compilé à l'aide de C#. Il possède une interface graphique riche. En plus des tableaux, il peut également être affiché et imprimé sous forme de graphique de tendance.
• Les données du rapport d'affichage des tests en laboratoire incluent tous (température du thermocouple, température et humidité ambiantes, puissance, tension, courant, fréquence, etc.). Collecte automatique et affichage automatique, avec fonction de requête de données historiques, peut être consulté et imprimé à tout moment (y compris pendant le test).
• Toutes les cartes d'acquisition de données clés, les cartes de communication, etc. sont des produits de marque. Assurer la fiabilité des données et la précision du test.
• L'interface de la fenêtre du logiciel est affichée en anglais. Il possède une interface homme-machine conviviale. Il peut enregistrer et stocker des données en temps réel. Réalisez complètement une opération sans papier. L'opération peut ne pas être facile à comprendre, mais l'opération est stable et fiable.
• Les données collectées directement par communication incluent : la température et l'humidité ambiantes du laboratoire, la tension, le courant, l'humidité, la pression de l'eau, la température de l'eau et le volume d'eau.
• Les données du lave-vaisselle de référence et d'autres instruments d'analyse sont saisies manuellement.
• L'ordinateur calcule et traite automatiquement les données collectées directement et saisies manuellement, et génère et enregistre automatiquement les résultats dans un rapport.
• D'autres exigences sont basées sur le logiciel fourni par le fournisseur, et l'opération spécifique est négociée par les deux parties.

Alimentation :

• Alimentation électrique de la salle d'essai : la partie A fournit 100 kVA à l'armoire de commande électrique de la partie B
• Alimentation électrique de la machine à l'essai : alimentation régulée à fréquence variable monophasée 15 kVA (poste d'essai)
• Exigences de caractéristiques de l'alimentation d'essai : stabilité de la tension : ≤1 % ; stabilité de la fréquence : ≤0,5 % ;

Affichage du logiciel :
