Appareil d'essai de flexion de résistance mécanique du pistolet de charge IEC62196-1

Propriétés de base
Lieu d'origine: Chine
Nom de la marque: Sinuo
Attestation: Calibration Certificate(Cost Additional)
Numéro de modèle: SNQC1009
Propriétés commerciales
Quantité minimum de commande: 1
Prix: Customized
Conditions de paiement: T/T
Capacité d'approvisionnement: 10 ensembles par mois
Les étiquettes

équipements d'essai d'automobile

équipement de test des véhicules à moteur

équipement de test électrique auto
Caractéristiques
Test Station: célibataire Drive Mode: servomoteur
Flexing Angle: 0-360° peut être ajusté Flexing Rate: 0 à 60 cycles / min, préréglé
Flexing Cycles: 0~999999 peut être préréglé, par défaut 20000 cycles Load Weights: 20n, 25n, 50n, 75n, 100n, 120n, 140n, 180n
High Light:

Appareil d'essai pour pistolet de charge IEC62196-1

,

Testeur de résistance mécanique du pistolet de charge

,

Équipement d'essai de flexion pour appareils électriques
Description du produit
Appareil d'essai de flexion de force mécanique d'arme à feu de remplissage IEC62196-1
Présentation du produit
Cet appareil de test de flexibilité est conçu et fabriqué conformément aux normes IEC62196-1:2022 clause 26.4 tableau 14 et IEC60309-1:2012 clause 24.4 figure 9. Il est spécialement conçu pour effectuer des tests de flexion sous charge mécanique sur les fiches, prises de courant et coupleurs de véhicules pour accessoires non recâblables.
Système de contrôle avancé
L'équipement est doté d'un contrôle PLC avec une interface homme-machine couleur de 7 pouces et utilise un servomoteur pour un contrôle précis de l'angle de flexion. Tous les paramètres de test, notamment l'angle de flexion, la vitesse et le nombre de cycles, peuvent être prédéfinis via l'interface à écran tactile. Le système exécute automatiquement les tests en fonction des paramètres configurés et fournit des signaux d'achèvement lorsque les cycles prédéfinis sont atteints.
  • Affichage et mesure numériques de haute précision
  • Conversion de fréquence numérique efficace
  • Capacités de réglage précis de la vitesse
  • Fonctionnalité de réglage de la mémoire à six chiffres
  • Système de luminaire modulaire multifonction
  • Outil de mesure de centrage à centre rotatif
Spécifications techniques
Paramètre Spécification
Station d'essai Célibataire
Méthode de contrôle électrique Contrôle intégré intelligent PLC, fonctionnement de l'interface tactile humanisée de 7 pouces
Mode de conduite Servomoteur
Exemple de méthode de serrage Serrage mécanique, position du point de serrage réglable
Angle de flexion 0-360° librement réglable (par défaut : 90°, 45° de chaque côté de la verticale)
Taux de flexion 0-60 cycles/min, possibilité de préréglage
Cycles de flexion 0-999 999 préréglages possibles (par défaut : 20 000 cycles)
Poids de charge 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Puissance de charge Source d'alimentation externe requise
Jugement test Surveillance du signal de conduction de courant
Dimensions et poids de l'équipement 850 mm × 800 mm × 1 500 mm (L × L × H), environ 300 kg
Alimentation Monophasé AC220V±10%, 50/60Hz

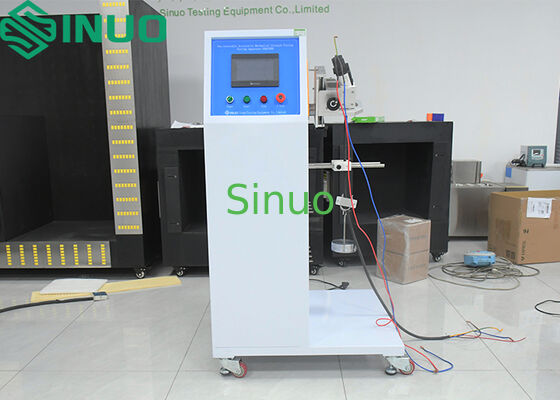

IEC62196-1 Charging Gun Mechanical Strength Flexing Testing Apparatus - Industrial testing equipment for vehicle charging connectors
