IEC 60879 Système d'essai d'évaluation de l'efficacité énergétique des ventilateurs multiples

IEC 60879 Système d'essai d'évaluation de l'efficacité énergétique des ventilateurs multiples

Application des normes:

IEC 60879-2019 "Ventilateurs et régulateurs de confort pour le ménage et à des fins similaires - Méthodes de mesure des performances"

Ce système d'essai de l'efficacité énergétique du ventilateur est développé conformément à la norme CEI 60879.2019, ES 7821:2024Il permet de mesurer avec précision les principaux indicateurs de performance, notamment la vitesse de l'air, le débit d'air, la vitesse de rotation, la consommation d'énergie et l'efficacité énergétique,pour différents types de ventilateurs tels que les ventilateurs de tableLe système prend en charge l'acquisition et l'analyse de données pour l'évaluation des produits de ventilation, l'inspection de la qualité et à des fins de recherche et développement.

Résumé du système:

Ce système d'essai est doté d'une chambre unique et est équipé d'une unité de mesure du débit d'air dédiée pour assurer un test de performance précis et stable.La chambre d'essai est construite avec des panneaux d'isolation rigides en polyuréthane d'une épaisseur de 100 mm etPlaques d'acier de couleur de 0,6 mm des deux côtés, offrant une excellente isolation thermique et une stabilité environnementale.

Un système de climatisation externe indépendant est intégré pour réguler avec précision l'environnement d'essai interne.la température et l'humidité de la chambre peuvent être contrôlées avec précision pour répondre pleinement aux différentes exigences d'essai.

Le laboratoire est soutenu par une salle d'opération distincte, conçue pour accueillir des ordinateurs de bureau, des armoires d'alimentation et de commande intégrées et des équipements d'alimentation à fréquence variable.Cette salle d'opération est généralement construite par le client adjacente à la chambre d'essai., en utilisant des structures de panneaux modulaires pour plus de flexibilité et de commodité.

L'ensemble du système d'essai est commandé par ordinateur, ce qui permet aux opérateurs d'effectuer des essais à l'extérieur de la chambre sans perturber le champ de flux d'air.avec acquisition de données en temps réelUne fois terminés, des rapports sur les performances du flux d'air et des évaluations de l'efficacité énergétique sont générés automatiquement, offrant une grande répétabilité, un fonctionnement efficace, une efficacité énergétique élevée et une efficacité énergétique élevée.et une gestion pratique des données.

UUT

* Ventilateur de table

* Ventilateur de sol

* Ventilateur piédestal

* Apport d'alimentation: AC 0~250V réglable sans pas, ± 1%

Contenu de l'essai

* Vitesse du vent: ventilateur de piédestal, ventilateur de sol, ventilateur de table

* Volume d'air: ventilateur de piédestal, ventilateur de sol, ventilateur de table

* Vitesse de rotation: ventilateur de piédestal, ventilateur de sol, ventilateur de table

* Puissance d'entrée: ventilateur de piédestal, ventilateur de plancher, ventilateur de table

* Valeur d'efficacité énergétique: ventilateur au pied, ventilateur au sol, ventilateur de table

Précision de l'essai

* Volume d'air: une fois installé, l'écart entre les trois résultats des essais et la valeur moyenne est inférieur à ± 3%.

Parties principales de commande électrique:

Nom du dispositif	Précision et qualité	Photo de référence
Équipement de commande	Marque: Sinuo
Capteur de température et d'humidité	Marque: DIHUI Modèle:DSWP-T5W1 Affichage du point décimal: 0,01 °C Précision de l'instrument: 0,5 °C Humectation: ± 3% HRA
Anémomètre	Marque OMEGA Modèle:HHF142B Autonomie de l'appareil Précision de l'instrument: ± 1 % de précision
Capteur de pression d'air	Le numéro de série est le numéro de série de l'appareil
Module d'acquisition de paramètres électriques	Marque: Yokogawa Modèle: WT310 Précision: 0,1%
Ordinateur industriel	Marque: ADVANTECH Le modèle: IPC-610L+SIMB I5-2400 8G 500 GSSD

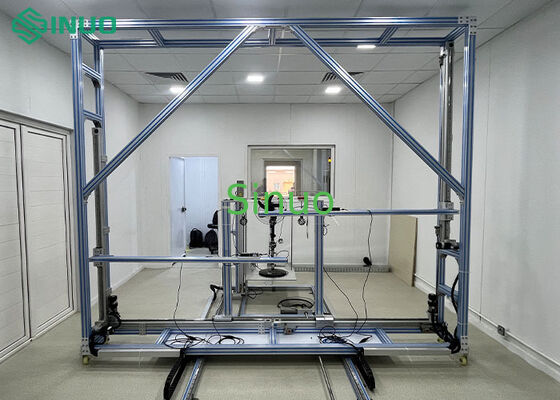

Photo sur place pour référence







Les avantages



(1) Ce dispositif d'essai est développé selon les exigences du client et est principalement utilisé pour tester les performances des ventilateurs de table, des ventilateurs de sol et des ventilateurs de piédestal.

(2) Ce système d'essai présente les avantages d'une grande précision d'essai, de données précises, d'une vitesse d'essai rapide, d'un fonctionnement pratique, d'un économie d'énergie et d'un faible investissement, qui ne sont pas présents sur les bancs d'essai traditionnels.

(3) Ce système d'essai adopte une double commande automatique et le fonctionnement de l'ordinateur, qui assure la stabilité à long terme et le fonctionnement pratique,et peut éviter efficacement l'interruption de la collecte des données et le réajustement des conditions de travail causé par l'arrêt de l'ordinateurEn plus de l'opération simultanée sur l'ordinateur, le système d'essai peut également enregistrer simultanément les données d'origine, afficher la courbe de contrôle du processus,imprimer le rapport de données original, génère automatiquement les résultats du calcul et affiche les résultats sous forme de courbe sur l'ordinateur, en même temps, émet le rapport dans le format requis par le client.

(4) Cette salle d'essai utilise un schéma d'économie d'énergie efficace et un système rapide et stable.

(5) Les accessoires de base sont importés de marques bien connues avec une bonne stabilité et un faible taux de défaillance.et le moteur pas à pas et le servo-moteur sont de marque japonaise ou de marque équivalente.

(6) La salle d'essai présente les avantages d'une efficacité élevée et d'une économie d'énergie.Certaines parties de la salle d'essai peuvent utiliser pleinement la combinaison de récupération de chaleur et de contrôle hiérarchique pour réduire la puissance de fonctionnement et économiser beaucoup d'énergie.

(7) L'aspect général est beau. La carte de stockage à froid de marque bien connue est adoptée, qui présente les avantages d'une bonne performance d'isolation thermique et d'une apparence plate.

(8) La salle d'essai fonctionne sans défaillance sur de longues périodes et sa durée de vie peut atteindre plus de 10 ans.

(9) L'écart du résultat de comparaison avec le laboratoire national n'est pas supérieur à 3%.





Procédure de test
