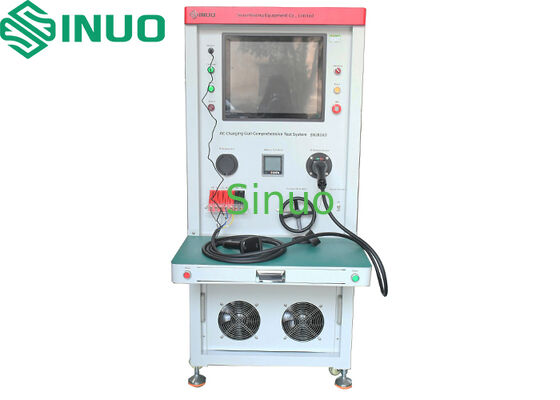

Système d'essai complet pour le pistolet de charge automatique à courant alternatif de la norme UE/UL
| Multi-Standard: | GB, UE et UL | Full-Automation: | Un cycle complète tous les tests |
| QR Traceability: | Le scanner intégré relie les résultats des tests à l'ID du produit | Wide Coverage: | Prend en charge monophasé/triphasé |
| Resistance Range: | 1 – 5 000 Ω, précision : 1 % | Thermistor Test: | 100 – 50 000 Ω, Précision : 2 % |
| High Light: | Testeur du pistolet de charge à courant alternatif de la norme UE UL,Système d'essai des armes à feu à charge automatique,Équipement de test d'appareils électriques avec garantie |
||
- Vérification de la rupture du fil, de la continuité, du court-circuit et de la séquence de câblage
- Mesure de la résistance de continuité du conducteur principal
- Mesure intégrée de la résistance (avec le bouton appuyé/désactivé)
- Analyse de la capacité de charge du courant et de la chute de tension
- Épreuves de résistance à l'isolation
- Épreuves de résistance diélectrique
- Mesure de la résistance du thermistore (capteur de température)
| Paramètre | Détails |
|---|---|
| Énergie | Unité de commande à courant alternatif monophasique 220 V / 50 Hz |
| Alimentation en air | 0.6 MPa |
| Système de contrôle | PLC + PC industriel |
| Code à barres/code QR | Scanner intégré avec traçabilité des données d'essai |
| Continuité et câblage | Scanner d'entrée/sortie du PLC avec jugement automatique de réussite/échec |
| Une résistance innée | Plage: 1 à 5 000 Ω, précision: ± 1% |
| Résistance au CC et au PE | Prend en charge les prises de courant alternatif 16A/32A/63A; précision: 1-2% |
| Épreuve par thermistore | Autonomie de l'appareil |
| Épreuve de chute de tension | Transformateur triphasé réglable: 0-380V, charge 0-35A |
| Résistance à l'isolation | Voltage d'essai: DC 100-1000V réglable; limite inférieure: 1MΩ-1GΩ |
| Résistance diélectrique | AC 0-5kV / DC 0-6kV; surveillance du courant de fuite |
| Station d'essais | Station unique, un produit par essai |
| Détenteurs de prise | EU (véhicule et piédestal), GB, US |
| Hauteur de la prise | 750 à 1000 mm, conception ergonomique |
| Logiciel | Windows 7/10 compatible avec les capacités d'exportation de données |
| Les dimensions | Pour les véhicules à moteur à combustion |
| Le poids | Environ 300 kg |
| Mobilité | Des rouleaux verrouillables |
| Connectivité MES | Facultatif (coût supplémentaire) |
• Prend en charge plusieurs normes internationales (GB, EU, UL) dans un seul système
• La traçabilité basée sur les codes QR assure une liaison complète des dossiers de test
• Paramètres d'essai modulaires et paramètres limites pour un contrôle de qualité flexible
• Prêt pour l'intégration en usine avec les systèmes MES
