Testeur d'impact de pendule à basse énergie IEC 60898 pour l'essai des disjoncteurs et des prises

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	boîtier en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	t/t
Capacité D'approvisionnement:	10 ensembles par mois

Détails Informations

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

Produits à base de plantes

Applied Standard:

IEC60898-1

Impact Mass:

150±1g(200g)

Mounting Bracket Mass:

10±1Kg

Mounting Bracket Size:

175*175*8 mm

Sample Range:

Panel/rail/recessed/panel mount type

Impact Head:

R10 polyamide, hardness HR100

Mounting brackets:

Can rotate ±90°

Régulation de la position:

Réglable de 100 mm à 100 mm

Mettre en évidence:

Testeur d'impact du pendule IEC 60898

Testeur d'impact de pendule à faible énergie

Testeur d'impact du pendule du disjoncteur

Description du produit

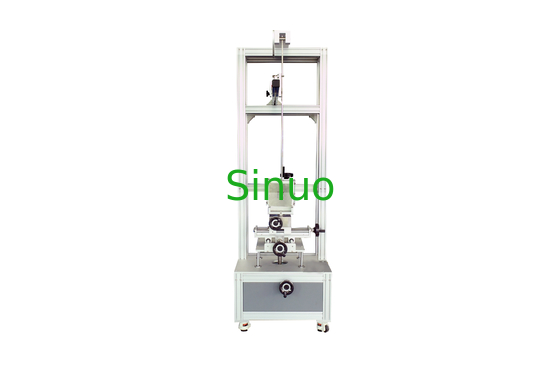

Testeur d'impact de pendule à basse énergie IEC 60898 pour l'essai des disjoncteurs et des prises

Résumé du produit:

Cet équipement d'essai d'impact de pendule à faible consommation d'énergie est conçu pour effectuer des essais de résistance aux chocs mécaniques conformément aux normes CEI 61009-1:2012 et CEI 60898-1:2015.Elle s'applique aux prises de commutation, disjoncteurs, contactors, boîtes d'installation et autres dispositifs électriques montés sur panneau et rail pouvant être soumis à des contraintes mécaniques lors d'une utilisation normale.

À l'aide d'un principe de pendule d'un mètre (essai Eha), le marteau d'impact est relâché à une hauteur définie, ce qui produit un impact précis sur l'échantillon d'essai par conversion d'énergie gravitationnelle.Ceci simule des chocs mécaniques réels pour évaluer la durabilité et la sécurité structurelle des pièces exposées.

Principales caractéristiques:

Conformité à la norme: CEI 61009-1:2012, CEI 60898-1:2015
Aucune installation requise: conception debout au sol, prête à l'emploi
Support de montage flexible: entièrement réglable dans les directions X, Y, Z (± 100 mm) et capable de faire une rotation de ± 90° autour des axes horizontal et vertical
Test d'impact ciblé: l'angle de libération peut être ajusté pour frapper les surfaces avant ou latérales de l'échantillon
Support d'échantillon polyvalent: Compatible avec le montage du panneau, le montage du rail et les disjoncteurs encastrés

Paramètres techniques:

Modèle	Produits à base de plantes
Plage d'échantillonnage applicable	Montage de panneaux, montage de rails, encastrés, disjoncteur monté sur panneau
Tête d'élément d'impact	R10 polyamide, dureté HR100
Masse de l'élément d'impact (masse équivalente)	150 ± 1 g ((200 g)
Qualité du support de montage	10 ± 1 kg
Paramètres de montage	Peut faire pivoter ±90° autour de la plaque de montage, la plaque de montage peut faire pivoter ±90° autour de l'axe vertical, X, Y, Z trois axes peuvent être ajustés
Régulation de la position	Le support est réglable par courbe X-100100mm, Y-100100mm, Z-100100mm
Pendeur de balancement	Un pendule en acier d'une longueur de 1000±1 mm, d'une masse de 100±1 g, d'un diamètre extérieur de 9 mm et d'une épaisseur de paroi de 0,5 mm
Hauteur d'impact	0-500 mm, affichage à l'échelle (conversion correspondante de l'angle)
Plaque de montage du disjoncteur	Plaque laminée 1751758
Équipement de l'échantillon	Dispositif de montage de disjoncteur non fermé Des pinces de montage de disjoncteurs à montage de panneaux
Dimension	860 mm × 650 mm × 2000 mm
Le poids	Environ 140 kg.

Hauteur de chute:

Énergie /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Masse équivalente en kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Hauteur de chute ± 1% mm	56	(100)	80	(150)	140	(environ 200	(250)	200	280	400	400	300	200	400	500
Note 1, voir note 3.2.2; Note 2, l'unité d'énergie de cette partie du joule (J) est dérivée de l'accélération gravitationnelle standard (g), la valeur totale de g autour: 10 m/s2.

Testeur d'impact de pendule à basse énergie IEC 60898 pour l'essai des disjoncteurs et des prises 2

Testeur d'impact de pendule à basse énergie IEC 60898 pour l'essai des disjoncteurs et des prises 3

Testeur d'impact de pendule à basse énergie IEC 60898 pour l'essai des disjoncteurs et des prises 4
