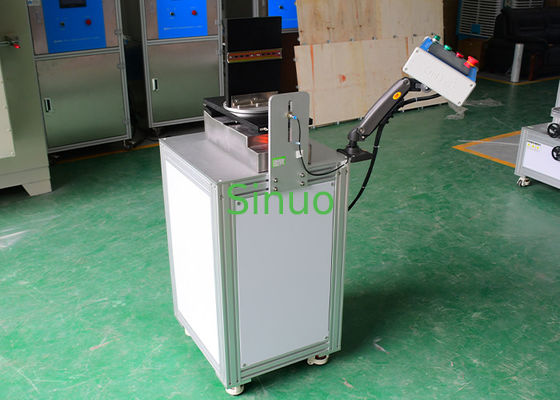

Machine d'essai de choc mécanique RCBO IEC60898-1, hauteur 40 mm

IEC60898-1 RCBO Machine mécanique à choc de hauteur de 40 mm

Normes et informations:

L'équipement d'essai est conforme aux prescriptions normalisées de la norme IEC 60898-1:2015 "Accessories électriques - Disjoncteurs pour la protection contre les surtensions pour les installations ménagères et similaires - Partie 1:Les disjoncteurs pour un.c.opération.

L'essai s'effectue en utilisant un mécanisme à cames à moteur pour soulever la plaque de montage tenant l'interrupteur,qui est ensuite relâché pour tomber librement sur une plaque d'arrêt métallique équipée d'un ressort en bobine (coefficient élastiqueCette procédure est répétée 50 fois de suite. L'échantillon est ensuite tourné à 90° à l'aide d'une plateforme rotative.et la procédure est répétée dans chacune des trois orientations restantes, complétant un total de 200 cycles d'impact pour évaluer pleinement la durabilité mécanique.

Caractéristiques:

1. Système de commande intelligent basé sur PLC avec interface tactile et servo-moteur pour un fonctionnement de haute précision.

2. La hauteur de chute est définie avec précision par la distance excentrique de la canne, ce qui garantit des résultats cohérents et répétables.

3. Utilise un ressort hélicoïdal personnalisé de Yiheda avec un coefficient d'élasticité spécifique pour des performances optimales.

4. La plateforme rotative prend en charge quatre rotations incrémentielles de 90°, permettant des essais complets d'impact multidirectionnels des disjoncteurs pour simuler des scénarios d'utilisation réels.

Paramètres techniques:

Modèle	Produits à base de plantes
Station d'essais	Unique
Méthode de commande électrique	Contrôle intégré intelligent PLC, fonctionnement de l'interface tactile homme-machine
Mode de conduite	Campe à entraînement moteur
Fontaine à bobine	Coefficient d'élasticité 25N/mm
Base A, plateforme B, planche C	Bois durs, peints en noir
Hauteur de chute	40 mm
Disque tournant	Peut être fixé à 4-90° de rotation
Poids	100g*10 pièces, 150g*5 pièces, 200g*5 pièces
Nombre d'essais	0-999999 fois, écran tactile préréglé
Puissance de charge	0-999999s, écran tactile préréglé
Dimension	900 mm × 600 mm × 1350 mm
Le poids	Environ 110 kg.
Énergie électrique	AC380V ± 10% 50 Hz, 1 kVA
