Name: IEC 61009-1 Disjoncteurs Machine d'essai de choc mécanique 500mm
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6618
Availability: InStock

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	L/C, T/T, Western Union, MoneyGram
Capacité D'approvisionnement:	Ensemble 10 par mois

Détails Informations

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SN6618

Norme appliquée:

Pour les appareils électroniques

Impact de masse:

150 ± 1 g ((200 g)

Masse du support de montage:

10 ± 1 kg

Taille du support de montage:

175*175*8 mm

Chaîne témoin:

Type de montage : panneau/rail/encastré/panneau

Tête d'impact:

R10 Polyamide, dureté HR100

Mettre en évidence:

Système de test du CEI 61000-4-6 BCI

Système de test d'EMC BCI

équipement de test de 400MHz EMC

Description du produit

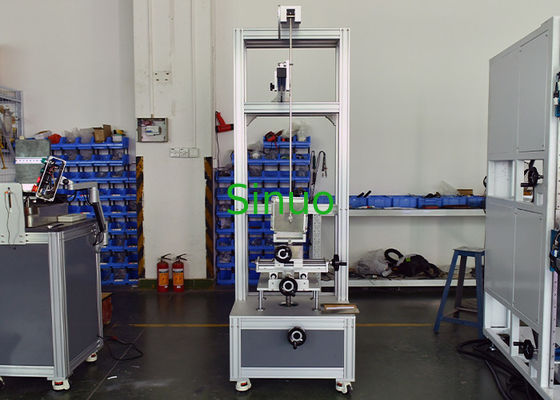

IEC 61009-1 Machine d'essai d'impact mécanique de 500 mm pour les disjoncteurs

Configuration du système:

L'équipement d'essai est conforme aux prescriptions normalisées de la CEI 61009-1:2012, CEI60898-1:2015, point 9.13, etc.

Il est utilisé pour les prises de courant, les boîtes d'installation à surface, les contactors, les disjoncteurs à air alternatif, etc.pour vérifier la résistance aux chocs des pièces exposées susceptibles d'être soumises à des chocs mécaniques pendant une utilisation normale.

Principe d'essai: selon l'essai Eha: le pendule, l'élément d'impact est libéré librement à une certaine hauteur à travers un pendule d'un mètre,frappe l'échantillon au point le plus bas dans la direction verticale, et par la transformation de l'énergie potentielle gravitationnelle en énergie cinétique, l'objectif des essais d'impact sur l'échantillon est atteint.

Caractéristiques: Cet équipement, également connu sous le nom d'appareil d'essai d'impact de pendule à basse énergie, adopte une structure debout au sol et n'a pas besoin d'être installé.Le support de montage de l'échantillon peut être réglé vers le haut et vers le bas, gauche, droite, avant et arrière. En même temps, il peut être réglé autour de l'axe perpendiculaire à la plaque de montage et la plaque de montage peut tourner autour de l'axe vertical,un total de wuzhou2 réglableLa tige de balancement peut régler l'angle de relâchement à travers le pivot, de façon à obtenir l'impact sur différentes positions de l'avant et des côtés de l'échantillon,couvrant les prescriptions relatives aux essais d'impact de la plupart des produits similaires.

Paramètres techniques:

Modèle	Produits à base de plantes
Plage d'échantillonnage applicable	Montage de panneaux, montage de rails, encastrés, disjoncteur monté sur panneau
Tête d'élément d'impact	R10 polyamide, dureté HR100
Masse de l'élément d'impact (masse équivalente)	150 ± 1 g ((200 g)
Qualité du support de montage	10 ± 1 kg
Paramètres de montage	Peut faire pivoter ±90° autour de la plaque de montage, la plaque de montage peut faire pivoter ±90° autour de l'axe vertical, X, Y, Z trois axes peuvent être ajustés
Régulation de la position	Le support est réglable par courbe X-100100mm, Y-100100mm, Z-100100mm
Pendeur de balancement	Un pendule en acier d'une longueur de 1000±1 mm, d'une masse de 100±1 g, d'un diamètre extérieur de 9 mm et d'une épaisseur de paroi de 0,5 mm
Hauteur d'impact	0-500 mm, affichage à l'échelle (conversion correspondante de l'angle)
Plaque de montage du disjoncteur	Plaque laminée 1751758
Équipement de l'échantillon	Dispositif de montage de disjoncteur non fermé Des pinces de montage de disjoncteurs à montage de panneaux
Dimension	860 mm × 650 mm × 2000 mm
Le poids	Environ 140 kg.

Hauteur de chute:

Énergie /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Masse équivalente en kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Hauteur de chute ± 1% mm	56	(100)	80	(150)	140	(environ 200	(250)	200	280	400	400	300	200	400	500
Note 1, voir note 3.2.2; Note 2, l'unité d'énergie de cette partie du joule (J) est dérivée de l'accélération gravitationnelle standard (g), la valeur totale de g autour: 10 m/s2.

Affichage des détails:

IEC 61009-1 Disjoncteurs Machine d'essai de choc mécanique 500mm 2

IEC 61009-1 Disjoncteurs Machine d'essai de choc mécanique 500mm 3
