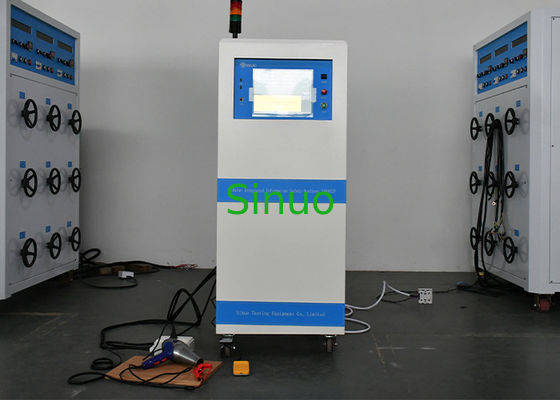

IEC 61009-1 Analyseur de sécurité d'information intégrée modulaire pour disjoncteur

Analyseur de sécurité modulaire intégré pour disjoncteur IEC 61009-1

Revue des produits :

Cet équipement de test de sécurité électrique est conforme à plusieurs normes internationales, notamment IEC 61009-1:2012, IEC 60898-1:2015 (Clause 9.7), entre autres. Il intègre sept fonctions de test clés : tenue en tension alternative, tenue en tension continue, résistance d'isolement, continuité de la mise à la terre, courant de fuite, mesure de puissance et vérification du démarrage basse tension.

En tant qu'analyseur de conformité de sécurité modulaire de nouvelle génération, le système adopte une architecture hautement intégrée, permettant une configuration flexible des fonctions de test de sécurité. Il prend en charge l'interconnexion transparente des informations et offre des capacités telles que l'acquisition, le stockage, l'analyse et la transmission de données en temps réel. Cette conception avancée en fait une solution idéale pour les environnements de fabrication intelligents et en réseau et les systèmes d'inspection d'usine basés sur l'IoT.

Structure et caractéristiques :

• Conception modulaire: Adopte une structure entièrement modulaire avec des cartes fonctionnelles indépendantes. Plusieurs fonctions de test peuvent être sélectionnées et personnalisées de manière flexible en fonction des exigences, ce qui favorise le développement d'un système de vente et de service innovant.

• Capacité de test parallèle: Prend en charge les tests simultanés de tenue en tension, de résistance d'isolement et de continuité de la mise à la terre, ce qui réduit considérablement le temps de test global et améliore l'efficacité.

• Diagnostic intelligent des défauts: Équipé d'une fonctionnalité d'autodiagnostic des défauts, capable d'afficher les causes spécifiques des défaillances. Combiné à une architecture modulaire et à une capacité de mise à niveau à distance, il permet un dépannage et une maintenance rapides.

• Mise à niveau logicielle à distance: Prend en charge les mises à jour logicielles à distance, garantissant une résolution rapide des problèmes d'application et répondant aux besoins de personnalisation en constante évolution.

• Décharge à grande vitesse: Utilise une technologie de décharge rapide brevetée, permettant une décharge sûre de la tension résiduelle de l'objet testé en moins de 50 millisecondes.

• Protection de sécurité avancée (GFI): Comporte une protection haute tension intelligente avec une surveillance en temps réel des circuits de test. Si un contact humain accidentel avec le circuit haute tension est détecté, le système coupera automatiquement la sortie pour éviter les chocs électriques et assurer la sécurité de l'opérateur.

• Connectivité sans fil: Le module WiFi intégré prend en charge la connexion aux réseaux sans fil ou aux points d'accès mobiles, permettant le diagnostic à distance, les mises à niveau logicielles et la transmission de données pour les applications d'usine intelligentes intégrées.

• Alimentation intégrée: Comprend une alimentation à fréquence variable intégrée capable de fournir des sorties de tension et de fréquence réglables en temps réel. La configuration standard offre jusqu'à 6 kVA de sortie, avec des options pour des capacités supérieures disponibles sur demande.

• Détection des défauts d'arc: Capable de détecter les arcs anormaux ou les courts-circuits dans les circuits de l'objet testé, ce qui permet de dépister efficacement les produits défectueux ou dangereux.

• Intégration de codes-barres: Prend en charge la lecture de codes-barres pour lancer les tests, regrouper les éléments de test et lier les codes-barres aux données de test pour une meilleure traçabilité et gestion des données.

• Gestion complète des données: Visualisation des données en temps réel grâce à des graphiques et des statistiques, facilitant l'analyse et le reporting détaillés. Compatible avec les bases de données courantes et prend en charge l'intégration avec les MES et autres systèmes d'information d'entreprise.

Contenu du test :

Résistance de mise à la terre (GR)
Sortie nominale		32A/600mΩ
Plage de tension de sortie		1,00～32,00A
Résolution de la tension		0,01A
Précision de la tension de sortie		±(1% × valeur réglée + 3 mots)
Fluctuations de courant		≤0,4% x Valeur réglée/min
La tension de sortie		3,00-8,00V AC
La résolution de la		0,1V
La fréquence de sortie		50Hz/60Hz
Précision de la fréquence		±0,1 Hz
Réglage de la résistance supérieure/inférieure		0,1-600mΩ
Plage de résistance	0,1-600mΩ	1,00～10,00A
	0,1 le Rm Ω R=(6400/ valeur de courant réglée)m ω	10,10～64,00A
Résolution de la mesure de la résistance		0,1/1mΩ
Précision de la mesure de la résistance		±(1% × valeur lue + 3 mots)
Plage de mesure de la tension		0,00-6,40V AC
Résolution de la mesure de la tension		0,01V
Précision de la mesure de la tension		±(1% × valeur lue + 3 mots)
Compensation de résistance		0-100mΩ
Le test de temps		0,0,3-999,9 s
Résolution temporelle		0,1 s
Précision temporelle		±(0,2% × valeur lue + 3 mots)



Courant de contact/courant de fuite
Configuration de la sonde de test	Courant de contact à la terre : G-L, G-N, AUTO (G-L, G-N)
	Courant de contact à la surface : PH-L, PH-PL
7 types de circuits de simulation du corps humain (MD) sont standard (réseau de corps humain personnalisé en option)	MD A.	GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
Alimentation de test		Commutation de polarité : Marche, Arrêt, Auto
		Conversion avec et sans mise à la terre : Marche, Arrêt
		La transition entre l'état de connexion normal et l'état de non-connexion de la ligne neutre de l'alimentation de test : MARCHE, ARRÊT
Sortie de tension de test		Monophasé, nécessite un transformateur d'isolement externe ou une alimentation à fréquence variable ; fournit la tension et la fréquence requises pour le test.
Réglage de la limite supérieure de la tension de test		0,0V~300,0V AC
Réglage de la limite inférieure de la tension de test		0,0V~300,0V AC
Résolution de la tension de test		0,1V ; 45Hz~65Hz
Plage de mesure de la tension de test		0,0V~300,0V,45Hz~65Hz
Résolution de la tension de test		0,1V,45Hz~65Hz
Précision de la mesure de la tension de test		20,0V~300,0V : ±(2% × valeur lue + 3 chiffres)
Courant de charge		20A
Protection contre les surintensités		Courant RMS et temps de réponse : 25A＜3s
		Courant de crête et temps de réponse : 70A＜10ms
Limite supérieure de mesure du courant de contact (valeur efficace)		0,0mA～20,000mA
Limite inférieure de mesure du courant de contact (RMS)		0,0mA～20,000mA
Résolution de la mesure du courant de contact (RMS)		0,001mA
Erreur de jugement de la mesure du courant de contact (RMS)	AC	±(1% × valeur lue + 3 chiffres)
	15Hz＜f＜ 100kHz	±(1% × valeur lue + 3 chiffres)
	100kHz＜f＜ 1000kHz	±(2% × valeur lue + 3 chiffres)
Plage de compensation du courant de contact		0,000~1,000mA ; mesure automatique ; peut être activé ou désactivé
Temps de test		0 ; (1 ~999,9) ; 0 est infini
Résolution du temps de test		0,1 s
Précision du test		±(1% × valeur réglée + 1 mot)
Méthode de test		AUTO (G-L, G-N) ; temps pour 1,5 fois chacun



Puissance de charge
Réglages des limites supérieure/inférieure de puissance		0,0～6000W
Plage de mesure de la puissance		0,0-999,9W,1000-6000W
Résolution de la mesure de la puissance		0,1W,1W
Précision de la mesure de la puissance	PF＞0,9	±(0,1% × valeur lue + 0,1% × plage)
	PF＜0,9	±(0,4% × valeur lue + 0,1% × plage)
Plage de mesure de la tension		0,0-300,0V
Résolution de la mesure de la tension		0,1V
Précision de la mesure de la tension		±(0,1% × valeur lue + 0,1% × plage)
Temps de test		0,0,3~999,9 s
Résolution temporelle		0,1 s
Précision temporelle		±(0,2% × valeur réglée + 1 mot)



Démarrage basse tension
Réglage des limites supérieure/inférieure de courant	0,00-20,00A
Plage de mesure du courant	0,000-9,999A ,10,00-20,00A
Résolution de la mesure du courant	0,001A/0,01A
Précision de la mesure du courant	±(0,1% × valeur lue + 0,1% × plage)
Plage de mesure de la tension	0,0-300,0V
Résolution de la mesure de la tension	0,1V
Précision de la mesure de la tension	±(0,1% × valeur lue + 0,1% × plage)
Temps de test	0,0,3~999,9 s
Résolution temporelle	0,1 s
Précision temporelle	±(0,2% × valeur réglée + 1 mot)



Configuration
Interface de communication	WIFI, port réseau, USB, RS232 (RS485, CAN en option)
Dimensions (L×H×P), mm	550*1360 (y compris les roulettes sans voyant d'alarme) *600
Accessoires (standard)	Boîte de test, pince de test, pédale, voyant d'alarme, manuel d'instructions



Interface de test :
