Testeur de courant résiduel IEC 61009-1 pour disjoncteur 500A

Testeur de courant résiduel IEC 61009-1 pour disjoncteur 500A

Résumé de l'équipement:

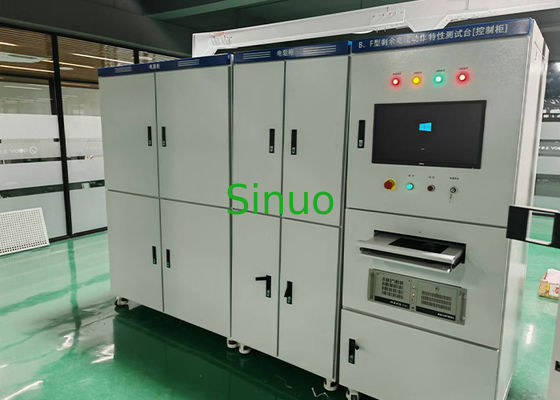

1- Cabinet de contrôle des fuites:
L'armoire de contrôle de fuite est principalement composée de trois testeurs de fuite (fuite fermée S1, fuite de type B 10A et fuite de 500A) ainsi que du circuit de contrôle.
Il prend en charge les essais complets de tous les types d'interrupteurs de courant résiduel (RCCB) actuellement utilisés, notamment:

• Type de courant alternatif(50 Hz ondes sinusoïdes AC)
• Un type(50 Hz d'onde sinusoïdale AC + DC pulsant)
• Type F(ondes AC à fréquence variable et ondes composites)
• Type B(type à toutes fonctions)

Il est capable de générer et de tester diverses formes de courants résiduels, tels que:

• Les courants résiduels de courant alternatif sinusoïdal à des fréquences de 150 Hz, 400 Hz, 1000 Hz et inférieures
• Courant résiduel CA superposé à courant résiduel CC lisse
• Courant résiduel en courant continu pulsant superposé à un courant résiduel en courant continu lisse
• courant résiduel en courant continu pulsant généré par des circuits rectificateurs biphasés ou multiphasés
• Courant résiduel en courant continu

2Système de commande automatique:
Le système de commande automatique est principalement composé de:

• Ordinateur industriel Advantech (CPU i7, RAM 8G)
• 21Moniteur LCD de 5 pouces
• HMI du panneau tactile MCGS
• Modules d'acquisition de paramètres électriques Qingzhi
• PLC Omron
• Composants de régulation de basse tension
• Transformateurs d'échantillonnage et autres pièces de support

3. 125A Courant de charge:
Le système de charge fournit unune résistance totale de charge réglable de 1 à 125 A, composé de plusieurs résistances parallèles avec des valeurs spécifiques (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
La commutation de charge est commandée par des contactors, avecréglage automatique et fonctionnement simultané à travers trois phases.

Paramètre technique

Contenu du test

Type de courant alternatif
(1) lorsqu'il n'y a pas de charge, utiliser le courant résiduel pour l'essai.

(2) Lorsque le courant résiduel augmente régulièrement, vérifier la justesse de l'action.

(3) Lorsque le courant résiduel est fermé, vérifier l'exactitude de l'action.

(4) Lorsque le courant alternatif sinusoïdal résiduel apparaît soudainement, vérifier la justesse de l'action.

Type S: lorsque le courant résiduel et le temps d'essai du tableau 2 sont ajoutés soudainement, le produit ne démarre pas.

(5) Lorsque la valeur du courant résiduel entre 5 In et 500 A apparaît soudainement, vérifier son exactitude.
Les niveaux actuels sont les suivants: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Lorsqu'il est sous charge, essayer avec courant résiduel.
Lorsque le courant nominal est inférieur, tester selon 9.9.2.2 et 9.9.2.3.

(7) Conditions d'essai spéciales pour les RCD dont la fonction de fonctionnement est liée à la tension d'alimentation.
Épreuve à 0,85 fois et 1,1 fois la tension nominale.

Un type
(1) Vérifier le bon fonctionnement lorsque le courant continu de pulsation résiduel continue de monter

(2) Vérification du bon fonctionnement en cas de courant continu pulsant résiduel soudain

(3) Fonctionnement correct sous charge, avec courant nominal, test selon 9.21.1.1

(4) Vérifier le bon fonctionnement lorsque le courant continu pulsant résiduel est superposé à un courant continu lisse de 0,006A

Type F
(1) Vérifier le bon fonctionnement lorsque le courant résiduel combiné augmente régulièrement.

(2) Vérifiez le bon fonctionnement lorsque le courant résiduel combiné est soudainement appliqué.

(3) Vérifier le bon fonctionnement d'un RCD de type F à quatre pôles lorsqu'un courant résiduel apparaît lorsque deux pôles seulement sont alimentés.
Testez le produit à quatre pôles selon 9.1.2, mais ne testez que le conducteur neutre et une des lignes.

(4) Vérifier les performances sous courant résiduel d'entrée. Appliquer une impulsion avec un courant de pointe de 10 Ind, mesurer 3 fois dans la direction de l'avant et 3 fois dans la direction inverse,et le produit ne démarre pas.

(5) Vérifier l'exactitude lorsqu'un courant résiduel en courant continu pulsant est superposé à un courant continu de 10 mA. Superposer un courant résiduel en courant continu de 10 mA au courant résiduel en courant alternatif à fréquence nominale.

Type B
(1) Vérification de l'exactitude pour les courants résiduels AC sinusoïdaux de 1000 Hz et moins
a. Augmenter lentement de 0,2 In à la valeur d'action résiduelle du courant spécifiée au tableau 2 en 30 secondes.
b. Vérifier le courant de rupture. Si le courant spécifié au tableau 2 apparaît soudainement, tester le temps de déclenchement du produit.
RCD général: T<0,3s RCD de type S: 0,13s ≤ T <0,5s
IEC 62423 Système d'essai du courant résiduel pour disjoncteur 500A 0

(2)Vérification du bon fonctionnement lorsque le courant résiduel CA est superposé à un courant résiduel CC lisse.
Superposer 0,4 fois le courant de fonctionnement résiduel nominal sur le courant résiduel CA (type CA) à fréquence nominale.
courant résiduel en courant continu lisse ou courant résiduel en courant continu lisse de 10 mA (selon la valeur la plus élevée).

(3) Fonctionnement correct lorsque le courant résiduel en courant continu pulsant est superposé à un courant continu lissecourant résiduel
IEC 62423 Système d'essai du courant résiduel pour disjoncteur 500A 1
Un courant résiduel de courant continu de 0.4 fois le courant de fonctionnement résiduel nominal ou un courant résiduel de courant continu lisse de 10 mA (le plus élevé des deux) est superposé au courant résiduel CA de fréquence nominale (type A), angle de 0°).

(4) Vérifier le bon fonctionnement lorsqu'un courant résiduel CC est généré par un circuit rectificateur biphasé
a. Augmentez lentement le courant de 0,2 à 2 pouces pour tester le courant de déclenchement du produit.
b. Selon la valeur de courant spécifiée au tableau 1, ajouter soudainement le courant de fuite et tester le temps de déclenchement du produit.
IEC 62423 Système d'essai du courant résiduel de l'interrupteur 500A 2

(5) Vérification du bon fonctionnement lorsqu'un courant résiduel CC est généré dans un circuit rectificateur d'une alimentation triphasée
a. Augmentez lentement le courant de 0,2 à 2 pouces pour tester le courant de déclenchement du produit.
b. Selon la valeur de courant spécifiée au tableau 1, augmenter soudainement le courant de fuite et tester le temps de déclenchement du produit.
IEC 62423 Système d'essai du courant résiduel 500A pour disjoncteur 3

(6) Vérifier le bon fonctionnement sans charge lors de l'assouplissement du courant résiduel CC
a. Augmentez lentement de 0,2 à 2 pouces pour tester le courant de déclenchement du produit.
b. Augmentation soudaine du courant de fuite selon la valeur de courant spécifiée au tableau 1 pour tester le temps de déclenchement du produit.
IEC 62423 Système d'essai du courant résiduel 500A pour disjoncteur 4

(7) Sous charge, vérifier le bon fonctionnement avec un courant continu résiduel doux.
Testez le courant de déclenchement du produit en augmentant lentement le courant de 0,2 In à 2 In.

(8) Vérifier le bon fonctionnement des RCD de type B à trois pôles et à quatre pôles lorsqu'il n'y a que deux pôles.
L'essai doit être effectué conformément à l'annexe 9.2.1.2 et 9.2.1.7.1, fournissant uniquement une alimentation neutre et en phase (une phase).

(9) Après l'essai, vérifier que le RCD est déclenché par un courant d'essai de 2,5 In de courant continu.

Forme d'onde de sortie courante

1. type A 0°

2. type A 90°

3. type A 135°

4. Type de courant alternatif

5. DC +

6. AV de type 1000 Hz

7. DC2P

8- Une vague composite.

9Temps d'action AC300mA

10. Temps d'action DC1000mA
