IEC60898-1 Clause 9.10 Équipement d'essai complet pour le déclenchement d'un disjoncteur

IEC60898-1 Clause 9.10 Équipement d'essai complet pour le déclenchement d'un disjoncteur

Informations sur le produit:

Cet équipement d'essai des disjoncteurs est conçu et fabriqué selon les prescriptions techniques fournies par les clients.10/ GB10963.1-2005 paragraphe 9.10, GB14048.1-2006, paragraphe 7.2.1, et JB/T8979-2006, point 8.13.

Il peut tester les caractéristiques de déclenchement retardé du disjoncteur: c'est-à-dire appliquer 1,13 fois, 1,45 fois et 2,55 fois le courant nominal pour tester s'il déclenche dans le temps spécifié.

Il peut également tester les caractéristiques de déclenchement instantané du disjoncteur, c'est-à-dire appliquer 3 ~ 20 fois le courant nominal pour tester s'il déclenche dans le temps spécifié.

Il convient aux essais en ligne avant livraison des disjoncteurs moulés et des petits disjoncteurs.Il s'agit d'un équipement nécessaire pour les essais de performance électrique des fabricants d'interrupteursCet équipement a les fonctions d'installation rapide du produit, de test automatique et de jugement automatique.

La boîte d'équipement est assemblée avec de l'acier en alliage d'aluminium de haute qualité, la plaque est pulvérisée avec du métal et la surface est pulvérisée avec de l'anti-statique, anti-rouille et anti-corrosion.La partie supérieure de l'équipement est équipée d'un panneauL'équipement est conçu de manière raisonnable, facile à utiliser, simple à utiliser, fiable dans ses performances,et belle en apparence..

Méthode d'essai:

Cet équipement d'essai adopte le principe de basse tension et de sortie de courant élevé, utilise le transformateur d'isolement interne à courant élevé pour le courant de sortie,définit la taille du courant à travers l'écran tactile pour contrôler la source de courant constant, et la source de courant constant contrôle la taille de la tension d'entrée principale du transformateur pour ajuster la taille du courant de sortie.Le temps d'essai est réglé à travers l'écran tactile et comparé avec le temps de test pour juger de la qualité du disjoncteur.

puissance d'entrée de l'équipement: 380V/50HZ/10KVA en trois phases;

Caractéristiques d'essai des disjoncteurs moulés: caractéristiques de déclenchement instantané de faible intensité, caractéristiques de déclenchement retardé, test de montée de température

Mode de commande: commande par écran tactile PLC

Paramètres techniques:

1. Chambre à température constante:

• La chambre à température constante est combinée à la machine d'essai pour maintenir la température: température ambiante ~ 50 degrés, résolution de température 0,1 degrés, stabilité de température ± 1 degré.

2Paramètres de déclenchement de retard:

• courant alternatif de sortie: 3 à 350 A;
• la tension de sortie CA est de 0 à 5 V;
• Parcours du courant de sortie: 1 parcours, les contacts des disjoncteurs multi-P sont connectés en série pour tester plusieurs interrupteurs;
• Test de produits de petits disjoncteurs: 3~125A
• Forme d'onde de sortie du courant: onde sinusoïdale (la distorsion de la forme d'onde du courant de l'équipement de correction n'est pas supérieure à 5%, l'erreur du système n'est pas supérieure à 3%)
• Mode de commande du courant: réglage automatique, le courant est réglé sur l'écran tactile;
• précision de courant: niveau 0,5;
• La précision de la tension: niveau 0,5;
• Le rapport du transformateur: 400/5A;
• Temps d'essai: 1 à 999999 s;
• Après avoir appliqué 1,13 fois le courant, il passera automatiquement à 1,45 fois le courant en 5 secondes;

3Paramètres de l'essai de déclenchement instantané:

• Fixation: adopte la méthode de terminal, instantanée une station; répond à l'interrupteur 1-4P
• courant de sortie: 100A à 10000A;
• Nombre de voies de courant de sortie: 1 voie,
• Précision actuelle: 5 niveaux;
• Résolution: 1A
• Temps d'essai instantané ≤ 0,2 s;
• Réglage de la limite supérieure du temps d'action: 1 à 200 ms;
• Temps d'action en réglage de la limite inférieure: 1 à 200 ms;
• Station d'essai: une station
• Méthode de commande de l'équipement: commande par PLC+écran tactile
• Temps d'exécution: 1 à 999 ms;
• Fonction de protection: protection contre le court-circuit, protection contre la surcharge, protection contre les fuites;
• Température ambiante: 0 ~ +40°C;
• 15) Humidité relative: (20 ~ 90)% RH;
• Taille du châssis: longueur 100*largeur 780*hauteur 1600

4. Essai d'élévation de température:

• Lorsque l'interrupteur est utilisé dans des conditions normales de fonctionnement et testé selon les conditions spécifiées,la hausse de température de chaque composant ne doit pas dépasser la valeur limite spécifiée au tableau 7;
• Le disjoncteur ne doit pas être endommagé de manière à affecter sa fonction ou son utilisation sûre;
• mesure de la température à 8 voies, résolution de température de 0,1 degré;
• Les fils pour l'essai d'élévation de température: 1, 1.5, 2, .5, 4, 6, 10, chaque spécification est d'un mètre de long, 5 pièces chacune;
• Les câbles pour l'essai de la hausse de température: 16, 25, 50, chaque spécification est de 2 mètres de long, 5 pièces chacune;
• Collage spécial pour augmentation de température: 1 flacon;
• eau de dissolution de la colle: 1 bouteille;
• la plage de mesure est comprise entre 0 et 200 degrés;
• Modèle de thermocouple: type T;
• Avec affichage de courbe de température; avec table d'enregistrement des données de température.

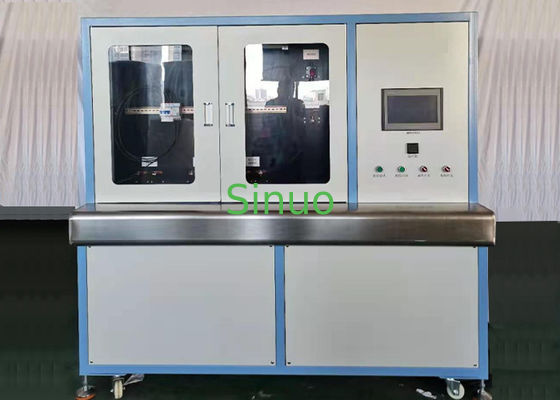

Affichage de l'échantillon:
