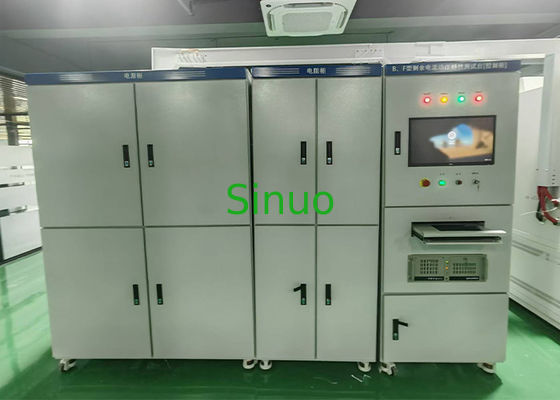

Système d'essai de courant résiduel pour disjoncteur 500A IEC 62423

1- alimentation électrique de travail: 380V à quatre fils en trois phases ± 10%.

2- Capacité de l'équipement: 90 KVA.

3Voltage de sortie: fourni par l'utilisateur.

4. courant alternatif de type 50 Hz courant alternatif résiduel: 2mA-10A, réglable en continu, niveau de précision: 0,5 niveau.

20 à 500 A, sortie pas à pas, niveau de précision: 1,5 niveau.

5. A-ype Courant résiduel pulsant à demi-onde: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, niveau de précision: niveau 2.0.

6. 150H, 400Hz, 1000Hz courant résiduel: 2mA-10A, niveau de précision: 0,5 niveau.

7- Courant continu: 2mA-10A, niveau de précision: niveau 1.0.

8Fréquence de test: 50/60 Hz, 150 Hz, 400 Hz, 700 Hz, 1000 Hz.

9. L'onde composite (type F) contient un contenu de 10 Hz à 3,5%, un contenu de 50/60 Hz à 13,8%, un contenu de 1000 Hz à 13,8%.

10Précision de chronométrage: 5 ms, résolution 1 ms.

11. courant de charge triphasé: AC 1-125A, sortie fixe en superposition de résistance.

12Paramètres électriques Qingzhi: AC 500V/5A, niveau de précision: 0,5 niveau.

13Interface de test automatique:

Édition automatique des éléments d'essai et enregistrement automatique des données d'essai

Contenu du test:

• Type de courant alternatif

(1) 9.9.2, lorsqu'il n'y a pas de charge, utiliser le courant résiduel pour tester.

2) 9.9.2.1: Lorsque le courant résiduel augmente régulièrement, vérifier la justesse de l'action.

3) 9.9.2.2: Lorsque le courant résiduel est fermé, vérifier l'exactitude de l'action.

4) 9.9.2.3: Lorsque le courant alternatif sinusoïdal résiduel apparaît soudainement, vérifier la justesse de l'action.

Type S: lorsque le courant résiduel et le temps d'essai du tableau 2 sont ajoutés soudainement, le produit ne démarre pas.

(5) 9.9.2.4: Lorsque la valeur du courant résiduel entre 5 In et 500 A apparaît soudainement, vérifiez son exactitude.

Les niveaux actuels sont les suivants: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Lorsqu'il est chargé, essai avec courant résiduel.

Lorsque le courant nominal est inférieur, tester selon 9.9.2.2 et 9.9.2.3.

(7) 9.9.5 Conditions d'essai spéciales pour les RCD dont la fonction de fonctionnement est liée à la tension d'alimentation.

Épreuve à 0,85 fois et 1,1 fois la tension nominale.

• Un type

(1) 9.21.1.1 Vérifier le bon fonctionnement lorsque le courant continu pulsant résiduel continue d'augmenter.

2) 9.21.1.2 Vérification du bon fonctionnement en cas de courant continu pulsant résiduel soudain

3) 9.21.1.3 Fonctionnement correct sous charge. Avec courant nominal, essai selon 9.21.1.1

4) 9.21.1.4 Vérifier le bon fonctionnement lorsque le courant continu pulsant résiduel est superposé à un courant continu lisse de 0,006A.

• Type F

(1) 9.1.2 Vérifier le bon fonctionnement lorsque le courant résiduel combiné augmente régulièrement.

2) 9.1.3 Vérifier le bon fonctionnement lorsque le courant résiduel combiné est soudainement appliqué. Vérifier le temps de rupture du RCD, le courant d'essai étant étalonné à 1,4 In x 5 In.

3) 9.1.4 Vérifier le bon fonctionnement d'un RCD de type F à quatre pôles lorsqu'un courant résiduel apparaît lorsque deux pôles seulement sont alimentés.

Testez le produit à quatre pôles selon 9.1.2, mais ne testez que le conducteur neutre et une des lignes.

4) 9.1.6 Vérifier les performances sous courant résiduel d'entrée. Appliquer une impulsion avec un courant de pointe de 10 Ind, mesurer 3 fois dans la direction avant et 3 fois dans la direction arrière,et le produit ne démarre pas.

(5) 9.1.7 Vérifier l'exactitude lorsqu'un courant résiduel en courant continu pulsant est superposé à un courant continu de 10 mA. Superposer un courant résiduel en courant continu de 10 mA au courant résiduel en courant alternatif à fréquence nominale.

• Type B

(1) 9.2.1.2 Vérification de l'exactitude pour les courants résiduels de courant alternatif sinusoïdal de 1000 Hz et moins

a. Augmenter lentement de 0,2 In à la valeur d'action résiduelle du courant spécifiée au tableau 2 en 30 secondes.

b. Vérifier le courant de rupture. Si le courant spécifié au tableau 2 apparaît soudainement, tester le temps de déclenchement du produit.

RCD général: T<0,3s RCD de type S: 0,13s ≤ T <0,5s

2) 9.2.1.3 Vérification du bon fonctionnement lorsque le courant résiduel CA est superposé à un courant résiduel CC lisse.

Superposer 0,4 fois le courant de fonctionnement résiduel nominal sur le courant résiduel CA (type CA) à fréquence nominale.

courant résiduel en courant continu lisse ou courant résiduel en courant continu lisse de 10 mA (selon la valeur la plus élevée).

3) 9.2.1.4 Fonctionnement correct lorsque le courant résiduel en courant continu pulsant est superposé à un courant résiduel en courant continu lisse

Un courant résiduel de courant continu de 0.4 fois le courant de fonctionnement résiduel nominal ou un courant résiduel de courant continu lisse de 10 mA (le plus élevé des deux) est superposé au courant résiduel CA de fréquence nominale (type A), angle de 0°).

4) 9.2.1.5 Vérifier le bon fonctionnement lorsqu'un courant continu résiduel est généré par un circuit rectificateur biphasé.

a. Augmentez lentement le courant de 0,2 à 2 pouces pour tester le courant de déclenchement du produit.

b. Selon la valeur de courant spécifiée au tableau 1, ajouter soudainement le courant de fuite et tester le temps de déclenchement du produit.

(5) 9.2.1.6 Vérification du bon fonctionnement lorsqu'un courant continu résiduel est généré dans un circuit rectificateur d'une alimentation triphasée.

a. Augmentez lentement le courant de 0,2 à 2 pouces pour tester le courant de déclenchement du produit.

b. Selon la valeur de courant spécifiée au tableau 1, augmenter soudainement le courant de fuite et tester le temps de déclenchement du produit.

(6) 9.2.1.7.1 Vérifier le bon fonctionnement sans charge lors de l'assouplissement du courant continu résiduel

a. Augmentez lentement de 0,2 à 2 pouces pour tester le courant de déclenchement du produit.

b. Augmentation soudaine du courant de fuite selon la valeur de courant spécifiée au tableau 1 pour tester le temps de déclenchement du produit.

(7) 9.2.1.7.2 Sous charge, vérifier le bon fonctionnement avec un courant continu résiduel régulier.

Testez le courant de déclenchement du produit en augmentant lentement le courant de 0,2 In à 2 In.

(8) 9.2.3 Vérifier le bon fonctionnement des CDR de type B à trois pôles et à quatre pôles lorsqu'il n'y a que deux pôles.

L'essai doit être effectué conformément à l'annexe 9.2.1.2 et 9.2.1.7.1, fournissant uniquement une alimentation neutre et en phase (une phase).

(9) 9.2.4 Après l'essai, vérifier que le RCD

est déclenchée par un courant d'essai de 2,5 pouces en courant continu.
