Name: Machine d'essai des caractéristiques de déclenchement des disjoncteurs IEC60898-1
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6616
Availability: InStock

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	contreplaqué
Période De Livraison:	20 jours
Méthode De Paiement:	L/C, T/T, Western Union, MoneyGram
Capacité D'approvisionnement:	ensemble 20 par mois

Détails Informations

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SN6616

Applied Standard:

IEC60898-1

Applied Clause:

9.8, 9.9 and 9.10

Test Station:

Customizable

Sample Specification:

2.5~125A

Output AC Current:

1~320A

Output AC Voltage:

1-5V

Mettre en évidence:

Équipement de test du CEI 61000-4-12 EMC

Équipement de test de 4KV EMC

Générateur de sonnerie d'essai de signal de vague

Description du produit

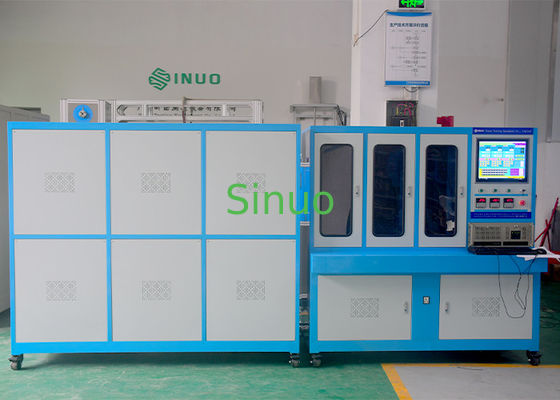

Machine d'essai des caractéristiques de déclenchement des disjoncteurs IEC60898-1

Aperçu du produit :

L'équipement d'essai est conçu et fabriqué conformément aux exigences standard de

IEC60898-1 clause 9.8, 9.9 et 9.10, IEC60947-1 clause 7.2.1 et etc.

Il est conçu pour vérifier que le disjoncteur est conforme aux exigences, qui s'appliquent à 1,13 fois, 1,45 fois et 2,55 fois le courant nominal pour tester s'il se déclenche dans le délai spécifié. L'équipement d'essai peut également tester les caractéristiques de déclenchement instantané du disjoncteur, c'est-à-dire appliquer de 3 à 20 fois le courant nominal pour le test afin de voir s'il se déclenche dans le temps imparti. Répond également aux exigences des tests de 28 jours et d'élévation de température.

Il convient aux tests en ligne des disjoncteurs moulés et des disjoncteurs miniatures avant de quitter l'usine. C'est un équipement nécessaire pour les tests de performance électrique des fabricants de disjoncteurs.

Paramètres techniques :

Spécifications du projet	Contenu du paramètre
Norme appliquée	IEC 60898-1
Clause	9.9, 9.10
Méthode de contrôle	Fonctionnement sur ordinateur à écran tactile de 18,5 pouces
Langue du programme	Anglais
Éléments de test	1. Test de retard du disjoncteur miniature 1,13+1,45In ; 2,55In 2. Test instantané du disjoncteur miniature 3-20In 3. Test d'élévation de température du disjoncteur miniature 4. Test de 28 jours du disjoncteur miniature
Poste d'essai	1 poste
Puissance d'entrée	CA 380 V 50 Hz 40 kVA
Paramètres de déclenchement retardé
Courant CA de sortie	1~320A
Tension CA de sortie	1-5V
Canal de courant de sortie	1 canal, les contacts du disjoncteur multi-P sont connectés en série pour tester plusieurs interrupteurs en même temps (max. 3 pièces)
Tester les produits de disjoncteurs miniatures	2,5~125A
Forme d'onde du courant de sortie	Onde sinusoïdale (la distorsion de la forme d'onde du courant de l'équipement de correction ne dépasse pas 5 %, l'erreur du système ne dépasse pas 3 %)
Méthode de contrôle du courant	Réglage automatique, le courant est réglé sur l'écran tactile
Précision du courant	Niveau 0,5
Précision de la tension	Niveau 0,5
Rapport de transformation	400/5A
Temps de test	1~999999s
Courant	Après l'application de 1,13 fois le courant, il augmente rapidement et automatiquement à 1,45 fois le courant en 5 secondes
Fixation	Adopter la méthode des bornes, retardé : une station, instantané : une station.
Test de déclenchement instantané
Fixation	Adopter la méthode des bornes, retardé : trois stations, instantané : une station.
Courant de sortie	CA 3A～2500A
Courants de déclenchement instantanés	3-20 In
Tension de sortie	1-5V
Canaux de courant de sortie	1 canal
Précision du courant	Niveau 0,5
Résolution	1A
Temps de test instantané	≤0,2s
Réglage de la limite supérieure du temps d'action	1~200ms
Réglage de la limite inférieure du temps d'action	1~200ms
Poste d'essai	1 poste
Temps de synchronisation	1~9999ms
Fonction de protection :	Protection contre les courts-circuits, protection contre les surcharges, protection contre les fuites
Test d'élévation de température	Dans des conditions de fonctionnement normales, lorsque le disjoncteur est testé selon les conditions spécifiées. Le disjoncteur ne doit pas être endommagé pour affecter sa fonction ou sa sécurité d'utilisation.
Canal de mesure de la température	16 canaux, résolution de la température : 0,1 degré, (1 canal mesure la température ambiante à l'intérieur de la chambre)
Thermocouple	Type T ou type K
Courbe de température	Affichage de l'ordinateur avec tableau d'enregistrement des données de température
Plage de mesure de la température	0~200 degrés
Test de 28 jours
Programme de test	L'échantillon est alimenté avec CA 30 V et le courant nominal, le temps de mise sous tension est de 21 heures, le temps de mise hors tension est de 3 heures et le cycle est de 28 fois. La température des bornes est mesurée pendant le dernier cycle de mise sous tension et, comparée à la température mesurée initiale, la valeur d'élévation de température est comparée aux exigences standard. Après la mesure de l'élévation de température, le courant augmente jusqu'à la valeur du courant de déclenchement en 5 secondes et le disjoncteur doit se déclencher dans le délai donné/prédéfini.
Tension de sortie	Plus de CA 30 V
Courant CA de sortie	CA 3-125A
Temps de mise sous tension	Temps de mise sous tension 0-99h, peut être préréglé
Temps de mise hors tension	0-99h peut être préréglé
Nombre de cycles	0-9999 fois peut être préréglé
Temps de déclenchement	enregistrable
Courant de déclenchement	3~200A
Évaluation des résultats	1. Si le disjoncteur s'est déclenché pendant le test ou non. S'il s'est déclenché, il a échoué ; s'il ne s'est pas déclenché, il a réussi. 2. Comparaison de l'élévation de température, si elle dépasse la valeur standard de 15K, elle est défectueuse ; si elle ne dépasse pas la valeur standard, elle est acceptable. 3. Après que le courant ait augmenté jusqu'au courant de déclenchement, s'il se déclenche dans le délai donné/prédéfini, il est acceptable ; s'il dépasse le délai donné/prédéfini ou ne se déclenche pas, il est défectueux.
Configuration
Câble de connexion	Fils pour le test d'élévation de température : 1, 1,5, 2, 2,5, 4, 6 et 10, chaque spécification a une longueur de 1 mètre et correspond à 5 pièces pour chaque spécification ; 16, 25, 35 et 50, chaque spécification a une longueur de 2 mètres et correspond à 5 pièces pour chaque spécification
Thermocouple	Type K, 16 pièces, 2 m de longueur chacune
Contrôle de la température dans les chambres	1 pièce, pour chauffer la chambre à (RT+5~50 °C) chauffer la chambre à (RT+5~50 °C) 1 élément chauffant dans chaque chambre. Système de contrôle pour le réglage et le maintien de la température de chaque chambre. 1 régulateurs sont installés sur le panneau de commande.
Matériel	Affichage de l'ordinateur supérieur à 18,5 pouces, avec WIFI
Trou de filetage	Chaque poste de travail est équipé de trous de filetage pour une connexion facile avec les instruments à l'extérieur de la boîte
Logiciel	Segments de programme modifiables, capables de former des courbes, de générer des rapports et d'imprimer

Caractéristiques de l'équipement :

La chambre de l'équipement est soudée avec de l'acier de haute qualité, la plaque est revêtue et scellée, et la surface est revêtue antistatique, antirouille et anticorrosion. La partie supérieure de l'équipement est équipée d'un panneau, d'un interrupteur d'alimentation et d'une variété d'extrémités de fils (pour le test de déclenchement retardé). L'équipement est raisonnablement conçu et utilisé avec les avantages de la commodité, d'une utilisation simple, de performances fiables et d'une belle apparence.

Selon le déclenchement retardé de la clause 9.10.2.1 ou 9.10.2.2 de la norme IEC60898-1, les chambres de SN2501C peuvent être testées indépendamment en même temps. Selon le test instantané de la clause 9.10.3.2-9.10.3.4 de la norme IEC60898-1, il ne peut être testé qu'à des moments différents.

Type de test	Combinaison 1	Combinaison 2	Combinaison 3	Combinaison 3
Test de déclenchement retardé	√
Test de déclenchement instantané		√
Élévation de température			√	√
Procédure de test de 28 jours				√

La chambre est équipée d'un dispositif de chauffage, avec une plage de contrôle de la température de RT+5~50 °C, de sorte que les échantillons de modèles dans la chambre peuvent être utilisés à des températures ambiantes normales, et comprend une fonction de surveillance de la température ambiante à trois voies.

Le logiciel doit permettre l'exécution de tout programme de test à être interrompu à tout moment sans avoir à attendre la fin de la procédure standard, en conservant les résultats obtenus au moment de l'interruption.

Principe du test:

Cet équipement de test adopte le principe de la basse tension et de la sortie à courant élevé, utilise le courant élevé dans la machine pour isoler le courant de sortie du transformateur, définit la taille du courant via l'écran tactile, et la source de courant constant ajuste la taille du courant de sortie du transformateur, qui a la fonction de stabiliser automatiquement le courant. Il a une option de réglage du temps de test à l'aide de l'écran tactile et de comparaison du temps de déclenchement du test pour évaluer la qualité du disjoncteur.

Machine d'essai des caractéristiques de déclenchement des disjoncteurs IEC60898-1 0
